| 원래 장소: | 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE/ISO |

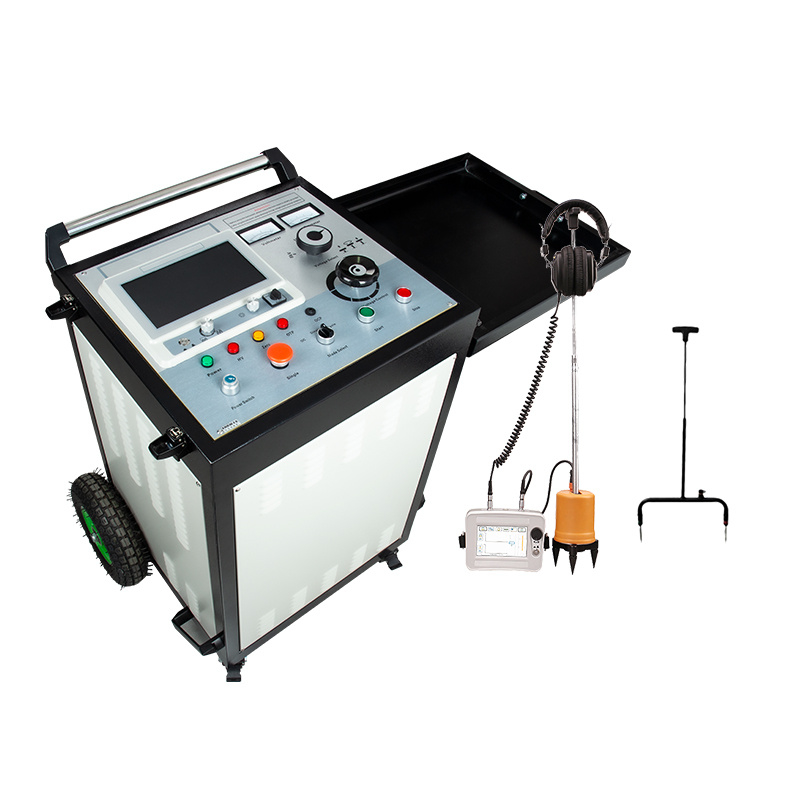

바퀴 4개가 달린 휴대용 실외용 장치, IP43
매우 사용하기 쉬운 "turn&click" 단일
로터리 노브 인터페이스
서지/텀프 에너지 2,048
줄 DC 테스트/서징/텀핑 최대 32kV, 최대 32kV에서 연소 작동 전력 2000VA 사전 위치 방법: ARC 멀티샷, ICE 및 DECAY, 저전압 펄스 접지 연결 모니터링(F-Ohm) 및 터치 전위 모니터링(F-Voltage)을 위한 내장 안전 회로
기능
• 10.1인치 풀 컬러 TFT 터치 스크린;
• 임베디드 시스템, 안전하고 안정적이며 간단한 디스플레이 및 작동 모드;
• 케이블 파형 속도, 케이블 길이 및 고장 거리 테스트 기능 포함;
• 완전 자동 연속 샘플링, 항상 파형 캡처, 시기 적절하고 정확합니다.
• 자동 테스트 범위 설정, 자동 파형 분석 및 테스트 거리 표시 기능 포함.
• 전체 중국어 메뉴, 터치 및 코딩 버튼 두 가지 작동 모드, 간단하고 빠르며 안정적입니다.
• 저전압 펄스 방식, 고전압 플래시오버 방식, 다중 펄스 방식(8회) 테스트 기술을 사용하여 파형 표시가 부드럽고 읽기 쉽습니다.
• 다중 펄스 방식을 사용할 때 펄스 커플러와 함께 사용하여 8개의 고전압 및 저전압 파형 비교 그룹을 표시하여 자동 테스트 거리, 수동 분석 및 거리 측정이 편리합니다.
• 이 기기는 강력한 데이터 처리 기능을 갖추고 있어 사용자가 파형 파일을 관리하고 보관하는 데 편리합니다.
• 대량 테스트 파형 저장 기능이 있습니다. 현장에서 테스트한 파형을 중국어 명명 규칙에 지정된 순서대로 기기에 편리하게 저장하여 언제든지 불러와 관찰하고 분석할 수 있습니다. 8,000개 이상의 저전압 펄스 및 고전압 플래시오버 파형 기록과 250개 이상의 다중 펄스 파형 기록을 저장할 수 있습니다. USB 통신을 사용하여 파형 파일을 컴퓨터 소프트웨어로 가져와 관리 및 분석할 수 있습니다.
• 초고휘도, LED 백라이트 밝기 최대 280nit, 해상도 1024*600, 직사광선에서 작동하기 쉽습니다.
• 대용량 리튬 배터리 팩 내장, 고속 충전 지원, 전원 공급 장치 없이 테스트 가능.
기술적 매개변수
| 일반 기능 | |
| 휴대용 케이블 고장 위치 시스템 | |
| 그래픽 인터페이스 | 그래픽 인터페이스, 더 직관적이고 작동하기 쉽습니다. |
| 작동 | 제어 장치에서 단일 노브(조그 다이얼)를 돌리고 클릭합니다. |
| 데이터 관리 | 일반 데이터베이스 |
| 데이터 동기화 | 범용 직렬 버스 |
| 제어 장치 | |
| 디스플레이 | LED 백라이트가 있는 산업 등급 TFT 컬러 패널 |
| 눈부심 방지 | 있음 |
| 멀티 터치 | 있음 |
| LCD 크기 | 10" |
| 화면비 | 16:9 |
| 해상도 | 1024 x768 Full HD |
| 밝기 | 450 cd/m² |
| 안전 | |
| 적응성 | CE 준수; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034(BGI 891) |
| 방전 및 접지 장치 | 72kJ, 120kV DC로 충전된 10µF 커패시터에 저장된 에너지와 동일: 방전 시간 상수< 1초 |
| 시스템 상태 | 실시간 모니터링 및 표시 |
| 본질적으로 안전함 | 정전 시 즉시 접지 |
| F-U 안전 인터록 | 작동 전압 연결 모니터링(고전압 회로) |
| F-Ohm 안전 인터록 | 작동 접지 연결 모니터링(고전압 회로) |
| 보안 기능 | 전면 패널: 전원 켜기/끄기, 잠금 버튼 스위치, 비상 정지, 잔류 압력 표시등, 고전압 스위치; 제어 장치: 노브(조그 다이얼) |
| 안전 장치 | 시스템 접지 상태 표시기, 전원 입력 보호 장치, 도어 접점을 통한 고전압실 모니터링, 외부 안전 장치 |
| 전원 입력 모니터링 | 과전압 보호, 저전압 보호, 잔류 전류 장치(RCD) |
| 배선 정의 | 시스템 내부에 스위치보드가 있습니다. |
시스템 기능
1. DC 또는 고전압 펄스를 사용하여 케이블 고장 지점을 플래시오버 및 방전
2. 이동파 반사 원리를 사용하여 모든 유형의 케이블 주 절연 고장을 대략적으로 측정
3. 음향 및 자기 동기화 방식을 사용하여 모든 유형의 케이블 주 절연 고장을 정밀하게 측정
I, 고전압 서지 발생기
| 출력 모드 | DC, 단일, 사이클 |
| 출력 전압 | 0-8kV,0-16kV,0-32kV |
| 내장 커패시터 | 64uF, 16uF, 4uF |
| 방전 에너지 | 2048J @ 각 전압 레벨 |
| 충격 전력 | 2000VA |
| 임펄스 속도 | 약 6 초 동안 자동 충격, 모든 제어 시간에 대한 수동 충격 |
| 서지 전압 레벨 스위치 | 수동 |
| 전압 조정 유형 | 연속 |
| 표시 | 고전압 측 전압 측정, 출력 전압 표시 및 실시간 전류 |
| 작동 모드 스위치 | 수동 |
| 커플러 | 내장 다중 펄스 샘플링 박스 |
| 안전 보호 | 제로 시작 보호 기능으로 안전하고 신뢰할 수 있습니다. |
| 방전 | 고유한 고전압 측정 설계, 정지 상태에서 장치의 내부 커패시턴스를 자동으로 방전합니다. |
| 작동 전력 | AC 220V±15%,50Hz±2Hz(60Hz) |
| DC 내전압 테스트 | 출력 전압 조정 가능 및 표시 범위 0-32kV, 출력 전류 표시 범위 0-20A |
| 소손 전류 | 최대 전류로 조건 설정(소손) 60mA @ 32kV, 120mA @ 16kV, 240mA@8kV |
| 안전 | 과전압, 과전류, 과열 보호. 작동 후 자동 방전 |
| 보호 등급 | IP54 이상 |
| 치수(mm) | 534L×444W×805H mm |
| 총 중량 | 130kg 이하 |
| II,TDR 케이블 고장 위치 탐지기II, TDR 케이블 고장 위치 탐지기 | |
| 테스트 방법 | 저전압 펄스, 임펄스 전류, 임펄스 전압, ARC 다중 펄스 |
| 샘플링 속도 | 1MHz~400MHz |
| 펄스 출력 | 단극성 |
| 펄스 진폭 | 300V |
| 펄스 폭 | 0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
| 측정 범위 | ≥120km |
| 측정 범위 | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| 최소 해상도 | 0.07m |
| 측정 오차 | ≤±(0.5%×L+1m), L is 케이블 길이 |
| 신호 이득 | 0…100%,조정 가능 |
| 전파 속도 | 10…999.9m/µs |
| 출력 임피던스 | 자동 일치 |
| 트리거 | 자동 연속 |
| 결과 분석 | 자동 측정 고장 거리 |
| 작업 조건 | 온도 -25ºC~+65ºC, 상대 습도 85%, 기압 750±30mmHg |
| III. 음향 및 자기 동기 케이블 고장 핀포인터 | |
| 위치 모드 | 표준 모드, 향상된 모드, 노이즈 감소 모드, 사용자 지정 모드(ms, 파형) |
| 위치 방법 | 지능형 시간차 방법, 단계 전압 방법, 전자기 검사 방법, 음향 측정 방법 |
| 포지셔닝 정확도 | 고정 지점: 0.1m, 경로: 0.1m, 단계 전압: 0.1m |
| 디스플레이 | TFT 초고휘도 5인치, 800×480 트루 컬러 |
| 언어 | 그래픽 언어가 더 직관적입니다. |
| 이득 | 120dB, 완전 자동 조정, 수동으로도 조정 가능 |
| 주파수 범위 | 100~1600Hz |
| 동적 범위 | 0~112dB(16기어) |
| 동기 트리거 | 음향 완전 자동 동기 트리거; 자기장 완전 자동 동기 트리거 |
| 감지 범위 | 0.00~99.99ms, 75mV~75V |
| 프로브 | 자동 음소거, 완전 디지털 금속 지능형 프로브 |
| 헤드폰 | 350Ω 강력한 노이즈 감소 및 간섭 방지 기술 |
| 작동 전력 | 4*18650 표준 리튬 배터리 |
| 작업 시간 | 8시간 이상 |
| 주위 온도 | -25~65ºC; 상대 습도: ≤90% |
| 무게 | 호스트 0.6kg; 센서 1.4kg |
| 방수 등급 | IP65 |
V 테스트 케이블
| (참고: 3이 존재하기 때문에5kV 고전압, 특수 고전압 케이블이 만들어지며 작동 중에는 현장에서 멀리 떨어져 있어야 합니다.) | |
| 고전압 출력 케이블 | 코어 와이어 2.5mm2 빨간색, 내전압 50kV DC, 차폐층 포함, 외경 14mm, 길이고객에 따라 사용자 정의 가능's 요구 사항, 대형 스풀 설치 포함. HV 출력 케이블의 표준 길이는 5m입니다. |
| 접지 케이블 | 접지 3열 - 메인 코어 16mm2 투명 색상, 분기 2.5mm2, 길이고객에 따라 사용자 정의 가능's 요구 사항,including 소형 스풀 설치.접지 케이블의 표준 길이는 5m입니다. |
사전 위치 방법 ARC 멀티샷: 아크 반사 방법은 유도(코일형) 필터를 통해 커패시터 방전을 통해 캡처된 저전압 참조 트레이스와 고전압 고장 트레이스를 겹쳐 비교합니다.
ARM 샷당 8개의 비교 측정이 표시되고(멀티샷 기능), 결과가 자동으로 평가됩니다. ICE/서지 펄스: 커패시터 방전을 통해 고장이 점화된 후, 임펄스 전류 또는 서지 펄스 방법은 이동파의 전류 성분을 측정합니다. 이 기술은 긴 케이블 및 PILC 케이블에 적합합니다.
DECAY: HV DC 소스를 통해 고장이 점화된 후, DECAY 방법은 이동파의 전압 성분을 측정합니다. 이 기술은 매우 긴 케이블, HV 전송 케이블 및 매우 높은 항복 전압의 고장에 적합합니다.
IFL: 간헐적 고장 위치; 가로등 시스템에서 자주 발생하는 일시적으로 변화하는 특성을 가진 간헐적 고장을 찾기 위해.
