케이블 결함 탐지기
>
케이블 결함 위치 탐지기: 정확한 케이블 경로 감지를 위한 솔루션

케이블 결함 위치 탐지기: 정확한 케이블 경로 감지를 위한 솔루션

제품 상세정보:
원래 장소: 중국
브랜드 이름: XZH TEST
인증: CE ISO
모델 번호: XHLJ504
상세 정보
원래 장소:
중국
브랜드 이름:
XZH TEST
인증:
CE ISO
모델 번호:
XHLJ504
제품명:
케이블 결함 패스 파인더
출력 주파수:
오디오 주파수
출력 신호:
간헐적, 0 ~ 50vpp
작동 전원 공급 장치:
220V (110%) 50Hz (15%)
출력 전력:
100W
출력 전류:
0 ~ 2a
강조하다:

High Light

강조하다:

보증이 있는 케이블 고장 위치 탐지기

,

정밀 케이블 경로 감지기

,

케이블 결함 탐지 도구

Trading Information
최소 주문 수량:
1 단위
포장 세부 사항:
나무로 된 패키징
배달 시간:
5~8일
지불 조건:
T/T
공급 능력:
2000Unit/년
제품 설명

작동 원칙

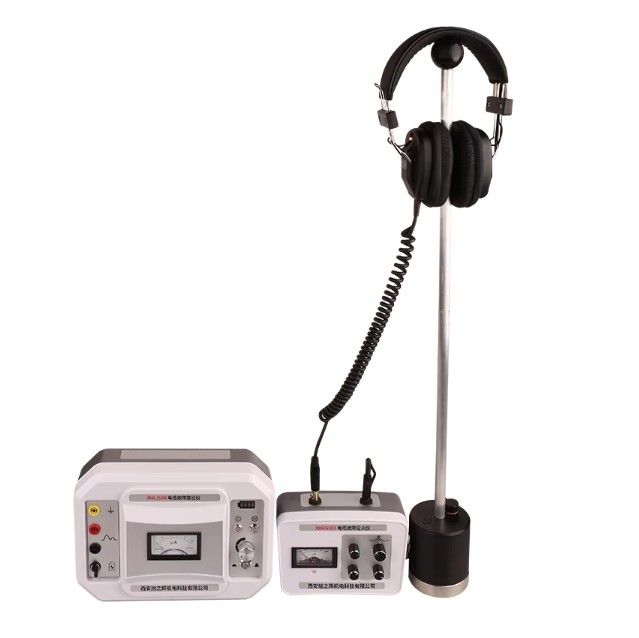

XHLJ504 케이블 파이프 로케이터는 묻힌 케이블 경로를 탐지하는 데 필요한 고전력 경로 신호 발생기 (전달기) 와 수신기로 구성됩니다.
케이블 경로 측정기의 기본 원리는 경로 신호 발생기 (즉 경로 측정기의 신호 전송 호스트) 를 사용하여 시험 중인 케이블에 경로 펄스 신호를 입력하는 것입니다.따라서 전자기파를 생성합니다, 그 다음 탐사선으로 수신하고 수신기는 수신 신호를 증폭합니다. 처리 후 출력은 이어폰과 포인터 미터로 전송됩니다.
이 케이블 루트 트레이저는 음향 피크, 음향 골짜기 및 이어폰의 포인터 미터의 기울기 정도에 따라 케이블의 묻힌 경로와 깊이를 판단합니다.

다기능케이블 경로 수신기는 탐사선과 헤드폰 등을 연결하는 데 사용되며 케이블 결함 지표로 사용될 수 있습니다.
케이블 결함 위치 탐지기: 정확한 케이블 경로 감지를 위한 솔루션
기술 매개 변수
송신기
출력 신호 15kHz 간헐적
출력 전력 100W
출력 전류 0·2A
작동력 220V (1±10%) 50Hz (1±5%)
수신기
확대 5001,000번
탐지 정확성 ±0.2m
출력 임페던스 350Ω
작동 전원 공급 장치 2개의 표준 9V 배터리
평온 전류 < 10mA

특징
1전통적인 전자기 인덕션 원리를 사용하여 강력한 반 간섭 능력을 사용합니다.
2과전류 및 단류 보호 기능으로 안전하고 신뢰할 수 있습니다.
3높은 전력 출력, 케이블 길이에 의해 제한되지 않습니다, 오픈 회로 또한 경로를 찾을 수 있습니다.
4출력은 단계없이 조절되며 다양한 테스트 사이트에 적합하며, 높은 적응력을 가지고 있습니다.
5초고속 확대, 탐지 깊이는 10m 이상입니다.
6초저전력 소비 설계, 휴식 전류는 10mA 미만입니다.
7아날로그 미터의 설계, 신호 강도 및 경향은 한눈에 분명합니다.
8제로 레벨은 임의로 조정할 수 있어 모든 종류의 강점과 약점 장면에 적합합니다.
