| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE, ISO |
| 모델 번호: | XHGX507C1 |

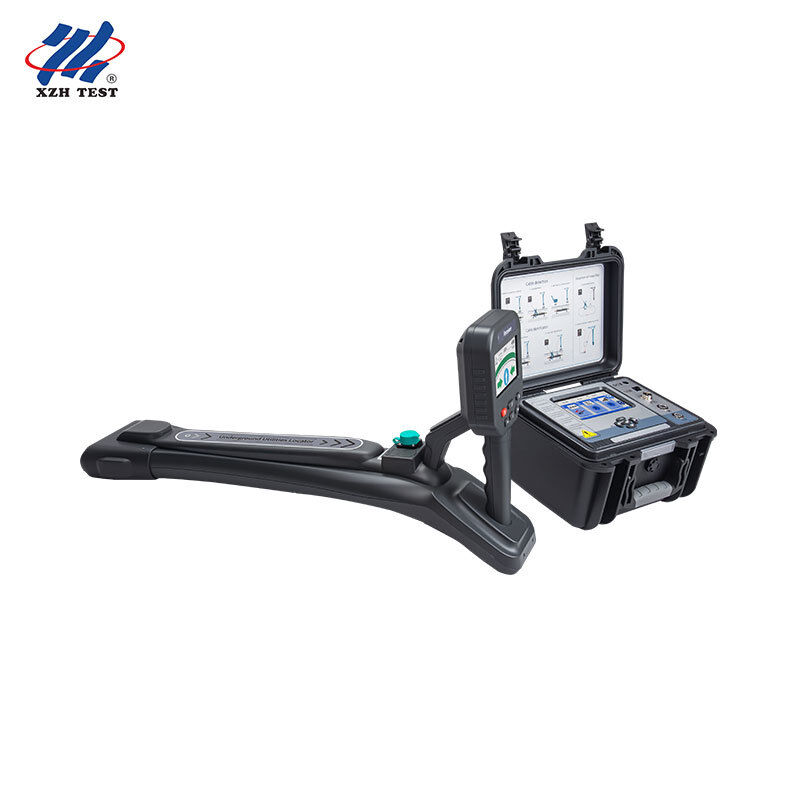

XHGX507C1 지하 케이블 및 파이프 라인 위치기는 시·도와 건축 현장 운영에 적합한 완전한 공공 시설 탐사 시스템입니다. 묻힌 전력 케이블, 통신 케이블, 금속 수관, 가스 파이프 라인 및 가이드 라인을 추적하고 경로를 표시하고 방향 안내를 제공하며, 묻힌 깊이와 전류 (0-20 미터) 를 실시간으로 측정하고 공유 파이프 라인 중 20 개 이상의 케이블 중 단일 케이블을 식별합니다. 따라서 직원은 발굴기가 도착하기 전에 아래에있는 것을 정확하게 알 수 있습니다.
발굴 과정에서 알려지지 않은 공공시설에 닿는 것은 건설 현장에서 가장 비싸고 위험한 사고 중 하나입니다. XHGX507C1은 공공시설 안전 보장으로 권장되는 완전한 발굴 전 탐사 프로그램을 지원합니다. 소극 스캔은 어떤 발사 장치도 필요하지 않고 전선을 찾을 수 있습니다. 감성 모드 영역 스캔은 노출되지 않은 금속 파이프를 표시 할 수 있으며 발굴 전에 각 지표의 경로 깊이를 추적하고 확인할 수 있습니다.
| 범위 | 规格 |
|---|---|
| 모델 | XHGX507C1 |
| 函数 | 电缆/管道路径追踪 (带方向显示),实时深度和电流测量,电缆识别,A型架接地故障查找 (선택 가능) |
| 검사 범위 | 직접 연결: 20km; 융합 방식: 10km; 감감 방식: 2m 이하의 케이블에 적용됩니다. |
| 깊이 측정 | 0?? 20미 실시 표시; 중심축 위치 정밀도±5% (埋深0?? 3米),−10% (埋深3?? 20米) |
| 발사기 출력 | 최대 전력 15W,9 级 可调, 완전 자동 실시간阻抗匹配 |
| 발사기 출력 전압 | 최대 전압 300V (직접 출력) |
| 출력 주파수 | 11개의 주동 주파수: 640Hz1.28kHz,20.56kHz,30.20kHz,40.09kHz,80.19kHz,10.2kHz,320.7kHz,650.6kHz,81.9kHz,197kHz; 수신기 추가 증가 50Hz/60Hz/250Hz 비활동 주파수 |
| 출력 모드 | 直接连接/??合??/感应 由连接的附件 자동 식별 |
| 电缆 식별 | 최대 20根预校准电缆 (L1 L20),配有柔性装置;合格标准: 전류 ≥0.3mA,且在校准值의 75%~135% 범위 내에서, 전류 방향이 일치 |
| 故障定位 ((可选)) | 640Hz~3.20kHz의A형 단계 점프 전압법으로 절제 손상, 저압 케이블 연결 장애 및 고압 케이블 보호套 장애를 검출합니다. |
| 接收器 디스플레이 화면/전지 | 4.3英寸 전기 용량 터치 액정 디스크린,阳光下可视;8.4V 5200mAh 충전 가능한 배터리 |
| 发射器显示屏/ 전지 | 5인치 전기 용량 터치 액정 디스플레이 스크린;11.1V 충전 가능 酸铁 电池 |
| 가구 | 발사기 合 內径Φ125mm; 柔性識別 內径Φ200mm ((更大直径可定制) |
| 收费 | 발사기 충전 상태 ~ 5~6시간, 수신기 충전시간 ~ 3~4시간, 충전 순환 300~500회 |
| 작업 환경 | 작업 온도: -10°C ~ +40°C, 상대 습도 80% 이하; 저장 온도: -10°C ~ +50°C, 상대 습도 ≤95% ((무냉凝) |
| 안전/전자기 호환성 | IEC61010-1 ((CAT III 600V / CAT III 300V),IEC61010-031,IEC61326,污染等级 2 |
| 步 | 建议 취한 조치 |
|---|---|
| 1. 움직인 스캔 | 작업 주파수 (50/60/250Hz) 와 방사선 주파수 모드에서, 작업 영역에 대한 네트워크 스캔을 수행하여, 송신기가 필요하지 않은 띠 전력 케이블을 검사합니다. |
| 2. 感应 스캔 | 2명의 조종사가 발사기와 수신기 사이의 거리를 20미터 정도 유지하고, 평행 스캔을 통해 노출되지 않은 금속 파이프를 발견하고, 역방향으로 이 작업을 반복한다. |
| 3标记可疑路线: 의심할 바 없는 경로 | 표지판을 칠해서 표지판의 모든 정상에 신호를 보내야 합니다. |
| 4추적 및 측정 깊이 | 수신기를 사용하여 각 지표의 경로를 추적하고, 깊이 (0-20 미터) 와 흐름 속도를 기록합니다. 45°谷 또는 80% 광峰법을 사용하여 경계 깊이를 확인합니다. |
| 5. 목표 케이블을 식별 | 여러根 케이블이 하나의 파이프나沟槽을 공유할 때, 20根 校准 케이블 중 최대 20根 校准 케이블의 정확한 위치를 확인하는 유연성을 사용할 수 있습니다. |
| 6交叉核对 | 각 방법에는 한계가 있기 때문에 채굴 전에 다른 방법 또는 빈도 반복 조사를 취해야 함. |
XHGX507C1 지상 케이블 및 파이프 라인 위치기기의 가격이나 기술 상담을 받으려면 저희 판매팀에 문의하세요.
