| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| 모델 번호: | XHHG521A |

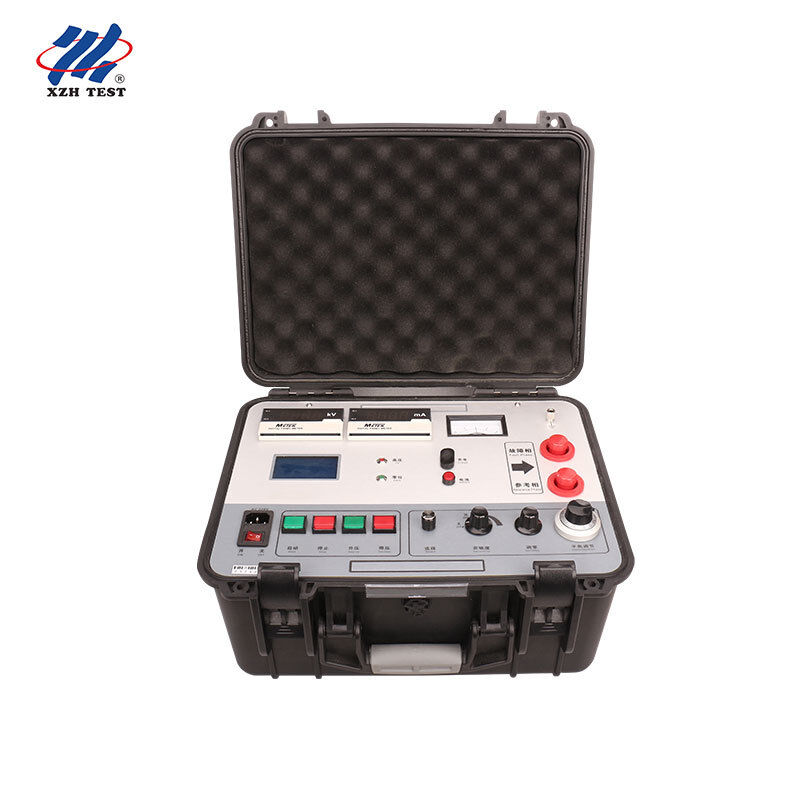

의XHHG521A 케이블 껍질 결함 탐지기MURRAY 브릿지 원리에 따라 설계된 정밀 진단 기기입니다.각종 전력 케이블의 고장 지점을 찾아내기 위해 특별히 설계되어 있으며 아직 완전히 고장되지 않은 낮은 단열 저항 값의 결함 지점을 식별합니다..
이 시스템은 전기 전압 조절기를 R형 변압기와 통합하여 고전압 일정한 전류원을 형성하며, 버튼으로 전압 조절을 갖는다.전압 7500V의 무부하 전압과 100mA의 단전 전류, 그것은 높은 감수성 증폭기와 밸런스 표시를 위해 갤바노미터를 사용합니다. 균형 교두보는 전체적으로 높은 잠재력으로 배치 된 비례적인 잠재량으로 형성됩니다.측정은 납 저항 오류를 제거하기 위해 4단 저항 방법을 사용하여 특별히 설계된 2핵 고전압 고무 케이블을 통해 수행됩니다.전체 패널은 운영자 안전을 위해 낮은 잠재력에서 작동합니다. 한 터치 작동은 자동 결함 거리의 계산과 케이블 길이 입력 허용합니다.고전압 소스와 브릿지는 휴대용 보호 케이스에 통합되어 있습니다, 가벼운 무게, 직관적인 조작, 향상된 안전과 함께 고전압 기능을 제공합니다.
| 매개 변수 | 사양 |
|---|---|
| 무부하 전압 | ≥7500V |
| 단회로 전류 | ≥ 100mA (균형에 권장되는 5 ~ 40mA) |
| 위치 정확성 | ± 0.2%·L±1) m |
| 무게 | 25kg |
| 전원 공급 | AC 220V (± 10%), 50Hz±1Hz; 내장된 8.4V 배터리 |
주요 응용 분야:XHHG521A 고전압 브릿지 방법은 특히 효과적입니다: (1) 설치 된 케이블에서 고 저항 고장점을 찾습니다.특히 케이블 중간 관절의 선형 고저항 결함, 저저항으로 연소되는 것을 저항합니다.(2) 플래시오버 타입의 고장점을 탐지하여 일정한 전류 소스가 안정적인 브릿지 전류 흐름을 위한 활을 유지합니다.(3) 아직 완전히 분해되지 않았지만 메고 옴미터 테스트에 의해 검출 된 낮은 단열 저항 값을 나타내는 결함을 식별.
XZH 테스트는 전 세계 전력 유틸리티, 전기 계약자 및 산업 고객을위한 케이블 결함 탐지 및 진단 솔루션 전문 전문 제조업체입니다.MURRAY 브릿지 분석을 포함한 첨단 기술로, TDR, 고전압 펄스 테스트 및 지능형 결함 위치 시스템, XZH TEST는 엔지니어들이 케이블 결함을 더 빨리 찾아내고 전력 네트워크 신뢰성을 향상시키는 데 도움이되는 신뢰할 수있는 장비를 제공합니다.
케이블 유지보수 요구 사항에 맞춘 맞춤형 솔루션을 위해 오늘 저희에게 연락하십시오.
