케이블 피복 고장 탐지기 머레이 브리지 테스터 5600V 100mA 고저항 | XHHG521B

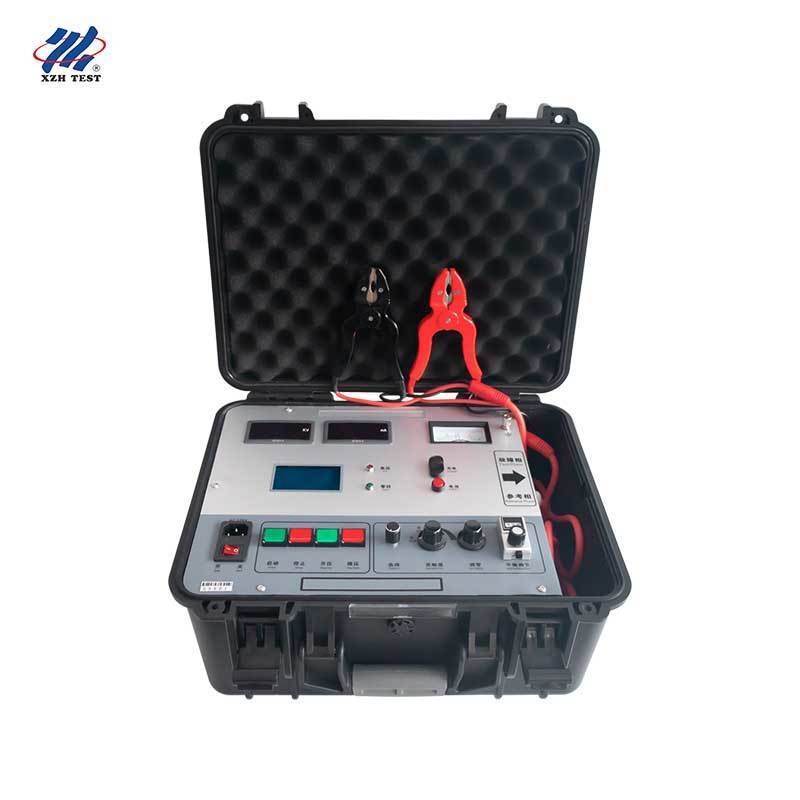

XHHG521B 케이블 껍질 결함 탐지기는 머레이 브리지 원리에 따라 설계된 고전압 브리지 케이블 결함 검사기입니다.그것은 설치 후 다양한 와이어와 케이블의 파열 지점을 찾을 수 있습니다, 뿐만 아니라 손상되지 않았지만 낮은 단열 저항을 보이는 결함 지점. 그것은 또한 케이블 공장에서 다양한 케이블의 결함 지점을 찾을 수 있습니다.케이블 유지보수 및 수리에 필수적인 도구가 됩니다..

이 장치는 전압 조절기와 R형 변압기를 사용하여 고전압 일정한 전류원을 형성하고, 전압을 높이고 낮추는 키보드 컨트롤을 사용합니다.원통 전압 5600V, 단전 전류 100mA, 그것은 높은 감수성 증폭기와 밸런스 표시를 위해 밸런스 브리지를 형성하는 밸런스 밸런스 밸런스 밸런스 밸런스 밸런스 밸런스 밸런스 밸런스 밸런스 밸런스 밸런스측정 케이블은 특별히 설계 된 이중 핵 고전압 고무 케이블입니다., 그리고 4개의 단말 저항 측정 방법은 납 저항에 의한 오류를 피합니다. 패널은 운영자 안전에 대한 잠재력이 완전히 낮습니다.

기기는 LCD 디스플레이와 단 키 작동을 갖추고 있습니다: 케이블 길이를 입력하고 오류 거리를 자동으로 계산합니다.고전압 소스와 브릿지는 하나의 휴대용 보호 케이스에 통합됩니다, 장치의 높은 전압, 가벼운 무게, 편리한 작동 및 안전한 사용.

XHHG521B는 다른 방법이 안정적으로 처리하기 어려운 세 가지 유형의 케이블 결함으로 특히 적합합니다.

케이블 결함 위치 브릿지 방법은 다음과 같이 작동합니다: 테스트 된 케이블의 결함 단계를 건강한 단계로 단축합니다.다리의 두 팔을 각각 결함 단계와 건강한 단계로 연결합니다., 그리고 다리의 한 팔에 조절 가능한 저항을 조정하여 다리가 균형을 이루기 전까지. 비율 관계와 알려진 케이블 길이를 사용하여 결함 거리를 얻을 수 있습니다.

시험용 케이블의 두 끝에서 파기점까지의 거리가 L1 및 L2인 경우, 케이블의 총 길이는 L이고, 대응하는 코어 저항은 R1 및 R2입니다.그리고 다리가 균형을 잡은 후에, 판독 P (퍼센트) 는 직접 결함 위치를 제공합니다: L1 = P% · L. 파열점 위치를 찾는 머레이 브리지 방법은 편리하고 정확한 고전적인 접근법입니다.그것의 기초는 코어 (또는 방패) 저항은 길이와 균일하고 비례한다는 것입니다.브릿지 방법은 비교적 간단하며 정확도는 현장 엔지니어링 테스트 요구 사항을 충족시켜 케이블 라인의 두 단계 단회로 결함으로 특히 편리합니다.

보조 케이블이 결함 케이블과 같은 가로 가로를 가진 경우, 결함 위치는 X = 2 × L × P1%입니다. 요인 "2"에 특별한 주의를 기울여야 합니다.왜냐하면 보조 케이블을 연결하면 계산에 참여하는 케이블 길이가 두 배가 되기 때문입니다..

보조 케이블이 다른 가로 가로 가로를 가진 경우, 결함이 있는 케이블 길이로 변환합니다. 결함이 있는 케이블의 가로 가로가 Sx이고 보조 케이블의 가로가 S인 경우,그러면 X = P1% × (1 + Sx/S) × L.

세 코어 케이블의 모든 세 코어가 분해되거나 서로 단전 경우, 보조 케이블로 최고의 단열 저항을 가진 코어를 선택하십시오. 역 연결 검사,전압을 낮추고 배열하고 측정 클립을 교환하고 P2를 얻기 위해 측정을 반복하고 P1 + P2 = 100을 확인합니다.

각 XHHG521B는 호스트와 함께 제공되며, 고전력 점퍼 케이블 세트, 전원 케이블, 지상 전선, 충전기와 5개의 예비 피지 (3A),1년 무료 보증과 평생 유지보수 및 기술 서비스로 지원됩니다.주문, 교육 및 판매 후 지원, 우리의 판매 팀에 문의하십시오.
