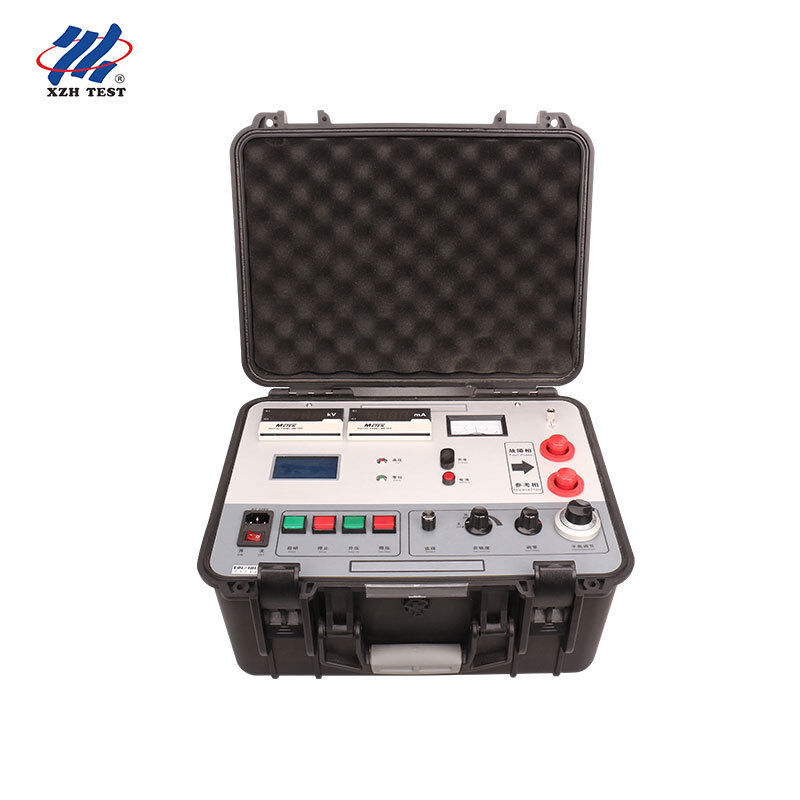

XHHG521A는 MURRAY 브리지 원리를 기반으로 설계된 정밀 케이블 외피 고장 사전 탐지기로, 시스템 신뢰성에 중요한 외피 절연 결함의 정확한 식별이 필수적인 전력 분배 및 송전망을 위해 설계되었습니다. 이 장비는 정상 작동 전압 하에서 서비스에 영향을 미치는 고장으로 아직 나타나지 않았지만 낮은 절연 저항 값을 보이는 사전 고장 결함 부위를 포함하여 모든 종류의 전선 및 케이블에서 고장 지점을 탐지합니다.
XHHG521A는 핵심적으로 전기 전압 조절기와 R형 변압기를 결합하여 안정화된 고전압 정전류원을 생성합니다. 작업자는 푸시 버튼 인터페이스를 통해 전압 출력을 제어하며, 정밀 다회전 전위차계를 사용하여 미세한 균형 조정을 할 수 있습니다. 브리지 평형점은 제로 센터 검류계로 표시되며, 작업자가 알려진 케이블 길이를 입력하면 장비가 자동으로 고장 거리를 계산합니다. 모든 작동 제어 장치와 고장 거리 판독 장치는 직관적인 단일 작업자 워크플로우를 위해 전면 패널에 중앙 집중화되어 있습니다.
핵심 장점: 전체 범위 제로 사각지대 측정, 고임피던스 고장 감도, 자동 거리 계산, 짧은 케이블 구간 및 긴 케이블 구간 모두에서 현장 검증된 신뢰성.
고전압 소스를 이용한 Murray 브리지 원리 — 브리지 방식은 고전압 정전류 여기 하에서 고장 지점과 케이블 끝단 간의 저항 비율을 측정합니다. 펄스 반사(TDR) 방식과 달리, 근단부 사각지대 없이 전체 케이블 길이에 걸쳐 완전한 감도를 유지하며 거리 의존적인 신호 감쇠가 없습니다.
자동 고장 거리 계산 — 작업자가 전면 패널 전위차계에 케이블 길이를 설정하고 브리지를 균형에 맞게 조정하면, 장비가 자동으로 정확한 고장 거리를 계산하여 표시합니다. 이는 수동 계산 오류를 제거하고 현장 진단 워크플로우를 가속화합니다.
광대역 주파수 영점 표시기 — 거친 조정 및 미세 조정 범위 모두를 갖춘 민감한 검류계는 브리지 평형의 명확한 시각적 표시를 제공합니다. 이중 범위 설계는 측정 시간을 단축하면서도 정확도를 유지하기 위해 빠른 거친 조정 후 정밀 미세 조정을 가능하게 합니다.
초고임피던스 고장 감도 — 7500V 무부하 전압에서 작동하는 XHHG521A는 파형 반사 방식으로는 식별할 수 없는 고저항 고장 지점을 감지합니다. 여기에는 지속적인 아크 유지가 필요한 플래시오버형 고장, 케이블 접합부의 절연 결함, XLPE 절연 케이블의 개발 중인 수트리 열화 등이 포함됩니다.
견고한 산업 등급 구조 — 강화 강철 인클로저에 수납되고 전면 패널 라벨이 명확하게 표시된 이 장비는 까다로운 현장 환경을 견딜 수 있습니다. 내부 R형 변압기는 우수한 전압 조절 및 전기적 절연을 제공하여 변동하는 주 전원 공급 조건에서도 측정 안정성을 보장합니다.
| 매개변수 | 사양 |
|---|---|
| 무부하 전압 | ≥ 7500V |
| 단락 전류 | ≥ 40mA (지속); ≥ 100mA (단시간 펄스) |
| 위치 결정 정확도 | ± (0.2% · L ± 1) 미터, 여기서 L = 총 케이블 길이 |
| 영점 표시기 감도 | 거친 범위: 0–100%; 미세 범위: 0으로 미세 조정 |
| 권장 균형 전류 | 최적의 안정성을 위해 5–40mA |
| 감지되는 고장 유형 | 고저항 접지, 플래시오버 고장, 접합부의 선형 결함, 사전 고장 절연 열화 |
| 작동 전원 공급 장치 | AC 220V ± 10%, 50Hz ± 1Hz |
| 시험 방법 | 고전압 정전류 소스를 이용한 MURRAY 브리지 방법 |
| 작동 온도 | -10°C ~ +45°C |
| 습도 | ≤ 85% RH (비응축) |
MURRAY 브리지 회로는 휘트스톤 브리지를 형성하며, 한쪽 암은 고장난 케이블 도체와 고장 경로 저항으로 구성되고, 반대쪽 암에는 기준선과 보정된 가변 저항이 포함됩니다. 고전압 정전류 여기 하에서 작업자는 검류계가 0을 표시하여 브리지 균형을 나타낼 때까지 정밀 전위차계를 조정합니다. 이 평형점에서는 저항 비율이 고장 지점과 케이블의 두 끝단 간의 거리 비율에 직접적으로 해당합니다. 총 케이블 길이가 알려져 있고 입력되면 장비가 자동으로 정확한 고장 거리를 계산합니다.
이 방법은 시간 영역(TDR) 기술에 비해 근본적인 이점을 제공합니다. 왕복 펄스 이동 시간을 측정하는 대신 전기 저항 비율을 측정하기 때문에 전체 케이블 길이에 걸쳐 균일한 감도를 제공합니다. 시험 단자 근처에 사각지대가 없고, 긴 케이블에서 펄스 분산이 없으며, 거리 의존적인 해상도 손실이 없습니다. 이러한 특성으로 인해 고전압 브리지 방식은 짧은 케이블 진단, 근단부 고장 위치 파악 및 정밀 접합부 결함 식별에 특히 적합합니다.
전력 분배망 — XLPE, PILC, EPR 절연 유형을 포함한 MV(6–35kV) 및 HV(≥ 35kV) 지하 전력 케이블의 외피 손상을 탐지합니다. 도시 분배망의 일상적인 상태 평가 및 고장 후 복구에 필수적입니다.
케이블 접합부 및 종단 진단 — 치명적인 고장으로 발전하기 전에 케이블 접합부 및 종단부의 개발 중인 절연 결함을 식별합니다. 브리지 방식의 저항성 고장에 대한 높은 감도는 TDR 방식으로는 완전히 놓칠 수 있는 부분적인 고장을 감지할 수 있게 합니다.
공장 인수 및 시운전 — 제조 품질 관리 및 설치 후 시운전 중에 케이블 무결성을 확인합니다. 전원 공급 전에 새로 설치된 케이블 구간의 외피 무결성 시험을 수행합니다.
TDR 시스템과의 상호 보완 — 포괄적인 진단 도구 키트의 일부로 TDR 기반 케이블 고장 탐지기와 함께 사용합니다. 저저항 및 개방 회로 고장에는 TDR을 사용하고, TDR 성능이 제한적인 고저항, 플래시오버 및 근단부 고장에는 고전압 브리지를 사용합니다.
