Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator

Name: Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 1,050.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH Test
인증:	CE/ISO
모델 번호:	XHHD523L

상세 정보

원래 장소:

중국

브랜드 이름:

XZH Test

인증:

CE/ISO

모델 번호:

XHHD523L

강조하다:

High Light

강조하다:

조절 가능한 전압 케이블 결함 탐지 장치

지하 전력 케이블 껍질 검사기

주파수 기반 케이블 결함 감지기

Trading Information

최소 주문 수량:

1 유닛

포장 세부 사항:

나무 상자

배달 시간:

5-8WORK 일

지불 조건:

t/t

공급 능력:

2000Unit/년

제품 설명

기본 정보

모델 번호

XHHD523L

테스트 모드

저장된 테스트

사용

오디오 케이블 테스터, 동축 케이블 테스터, 디지털 케이블 테스터

시험 지역

케이블 형성

인증

CE, ISO

맞춤형

색상

오렌지

테스트 주파수

128Hz/111Hz/105Hz/94Hz (Afc)

결의

0.5m

운송 패키지

폼 으로 가득 찬 나무 상자

사양

350mm*280mm*170mm

상표

XZH 테스트

원산지

중국 시안

HS 코드

8543201000

생산용량

1000개/년

제품 설명

XHHD523L 케이블 결함 껍질 탐지

MURRAY 브리지의 원칙에 따라 설계되었습니다. 장비는 고전압, 가벼운 무게, 편리한 운영 및 고전압 케이블 껍질 결함 탐지기의 특성을 가지고 있습니다.

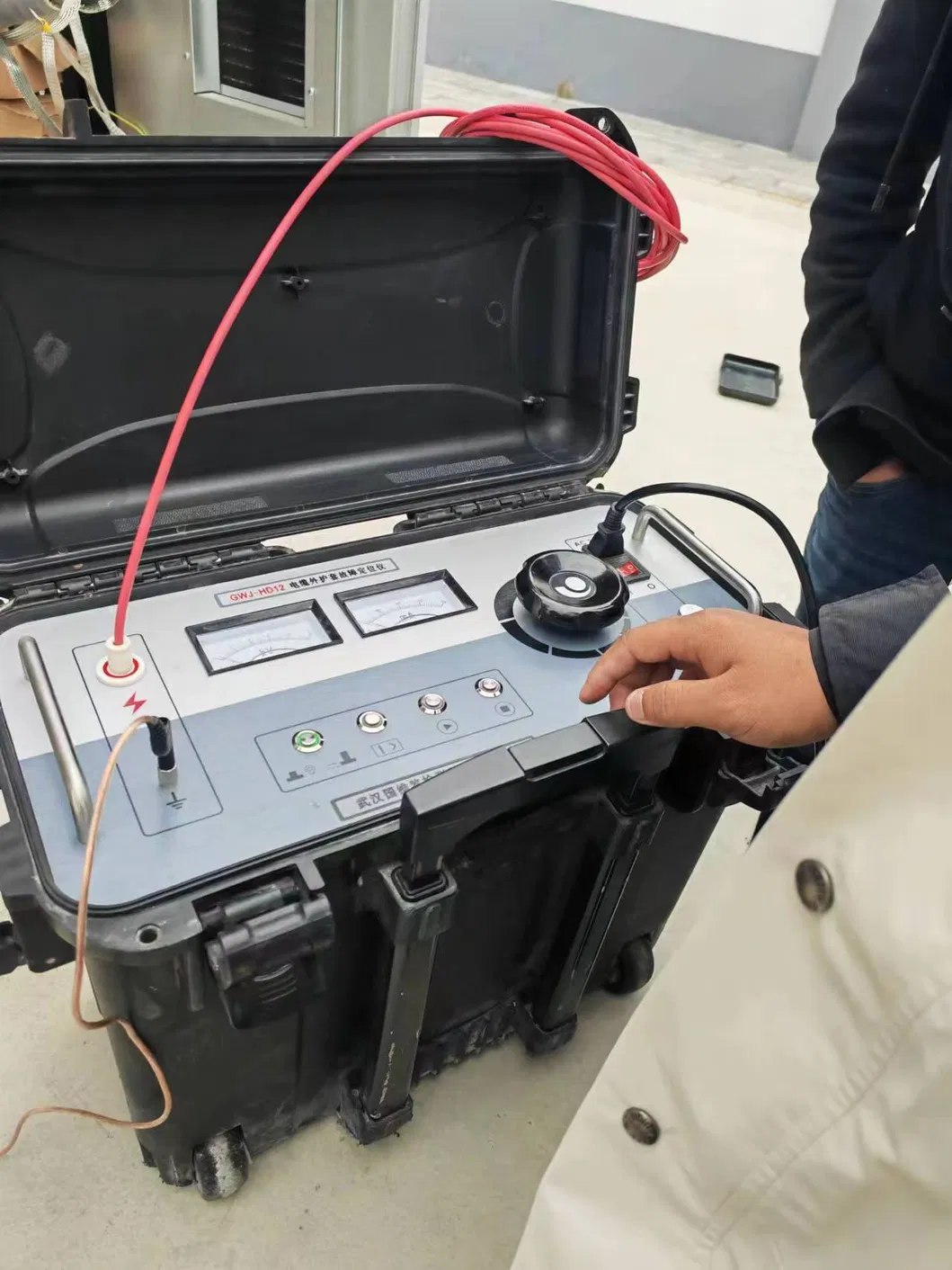

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 0

* 설치 후 케이블의 고 저항 분해점은, 특히 낮은 저항으로 발사하기가 어려운 선형 고 저항 분해점은,예를 들어 케이블의 중간 연결 장치의 선형 고 저항 붕괴.

* 플래시오버 유형의 고장점, 고장 후, 일정한 전류 소스는 활을 유지할 수 있습니다, 다리를 통해 안정적인 전류가 있으며 다리는 충분한 감수성을 가지고 있습니다.
* 고장되지 않았지만, 낮은 저항의 결함점이 있습니다. 예를 들어, Meg ohm 미터의 사용은 낮은 케이블 저항을 발견했습니다. 하지만 작동 전압은 단열 결함점을 깨지 않습니다.

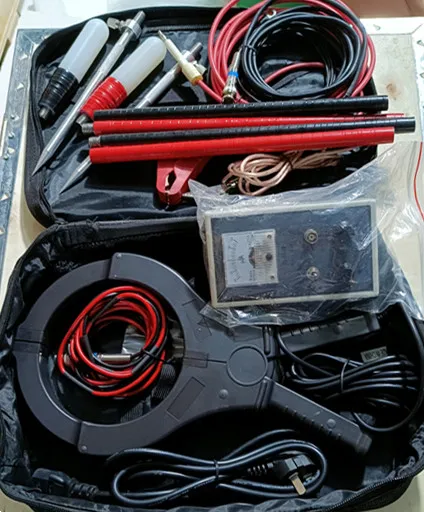

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 1

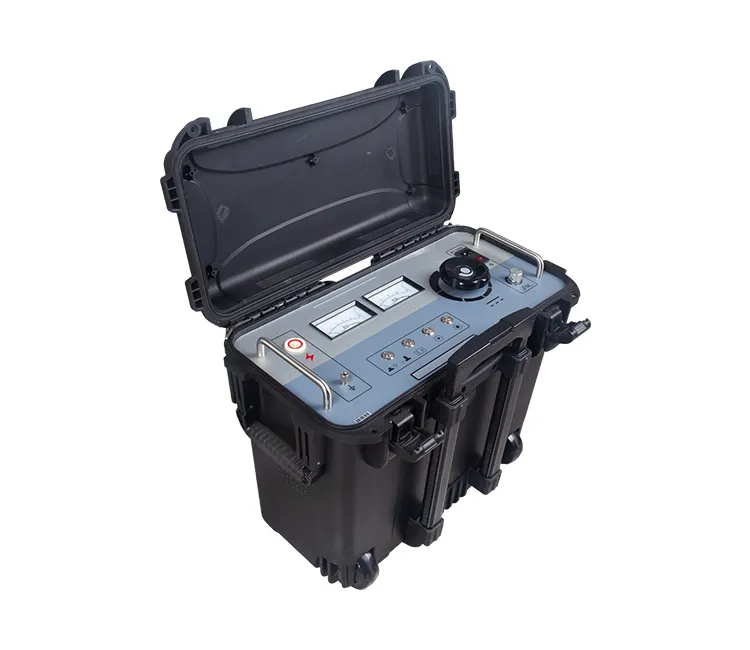

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 2

시험 단계:

1- 멀티미터, 흔들기 시계 또는 다른 압력 저항 장비로 케이블의 고장 상태를 확인그리고 각 코어의 단열 저항의 값을 기록 하 고 땅 또는 잔류 전압 분해에 대한.

2시험할 케이블의 길이가, 모델, 가로 절단 및 다른 매개 변수를 기록하고 케이블 설치 경로를 따라 경로를 검사합니다.원격 단절 결함 케이블과 보조 케이블 출력 단말기에서, 고압 부상 피하기 위해 원격 모니터링에 한 사람을 남겨.

3기기의 바닥은 위치 사이트의 지식체에 안정적으로 연결되어 있습니다.
지상 막대기는 기기 지상과 연결됩니다. 측정 머리는 (검은 클립) 고장있는 케이블 코어와 연결됩니다.
측정 끝 (붉은 클립) 은 보조 케이블 코어에 연결됩니다.

4. 브릿지 제로 (고전압 단추는 제로가 아닙니다). 전력을 켜고 제로 버튼을 회전하여 갤바노미터를 제로로 설정하십시오.

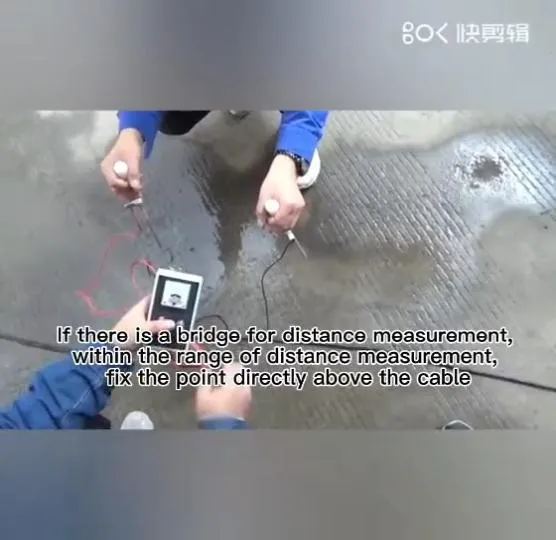

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 3

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 4

5. AC220V에 연결된 전원 공급.

6압력을 높여 전원 스위치를 켜면 전력 표시기가 켜지죠. 고압 버튼을 시계 반대 방향으로 돌리면 제로 위치가 활성화됩니다.

7. 고압 손잡이를 시계 방향으로 돌리고 볼트미터와 암프레미터를 볼트미터가 5mA를 초과 할 때까지 관찰합니다. 전류가 안정적이지 않으면,전압은 일정 기간 동안 계속 상승하여 안정적인 활 또는 전도 영역을 형성 할 수 있습니다., 테스트 동안 전류를 안정화합니다.

8, 균형 조절. 점진적으로 감수성을 높이기 위해 점진 방향으로 확대 버튼을 회전
갈바노미터가 크게 기울어지지만 지나치지 않습니다. 갈바노미터를 0으로 만들기 위해 다이얼을 회전하십시오. (포인터가 왼쪽으로 있다면 시계 방향으로 회전하십시오.그리고 시계 반대 방향으로)- 이 시간에 진발 다이얼의 P1 판독을 참고하십시오.

9클램프 교환 위치를 측정하고 단계 (4) ~ (10) 를 반복하여
또 다른 P2 판독을 얻습니다. P1+P2=1000

10. 계산. 결함 지점 위치 X=2 × L × P1‰
수법의 "2"는 보조 케이블이 계산에 참여한 케이블의 수를 두 배로 증가시킵니다.
