| 원래 장소: | 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| 모델 번호: | XHDD503C |
이 장치는 음향-자기 동기화 방식을 사용하여 고장 위치를 정확하게 결정합니다. 매우 정확하고 독특한 위치 결정 방법입니다. 그 원리는 기존의 음향 지점 결정 방법을 기반으로 하며 전자기 신호의 감지 및 적용을 추가합니다.
고전압 발전기가 고장 케이블에 충격 방전을 수행하면 고장 지점에서 방전에 의해 생성된 소리가 지면으로 전달됩니다. 음향 신호는 고감도 프로브에 의해 수집됩니다. 증폭 후 헤드폰으로 들으면 "팝" 소리를 들을 수 있습니다.
프로브의 내장 프로브는 자기장 신호를 실시간으로 수신하고, 자기장의 전파 속도가 음향의 전파 속도보다 훨씬 빠르다는 원리를 이용하여 전자기 신호와 음향 신호 간의 시간차를 감지하여 고장 지점의 거리를 결정합니다. 음향-자기 시간차이가 가장 작은 지점을 찾기 위해 센서 위치를 계속 이동하면 고장 지점의 정확한 위치가 그 아래에 있게 됩니다.
기존의 음향 측정 법적 지점 기기는 일반적으로 이어폰을 사용하여 모니터링하거나, 고장 지점에서의 방전음을 식별하기 위해 미터 포인터의 스윙을 보충합니다. 방전음은 순간적으로 사라지고 주변 소음과 크게 다르지 않기 때문에, 경험이 많지 않은 작업자에게 종종 큰 어려움을 초래합니다. 음향-자기 동기화 방식은 기존 음향 측정 방식의 위와 같은 문제를 효과적으로 피합니다.
음향 및 자기 동기화 지점 기기의 원리 블록 다이어그램

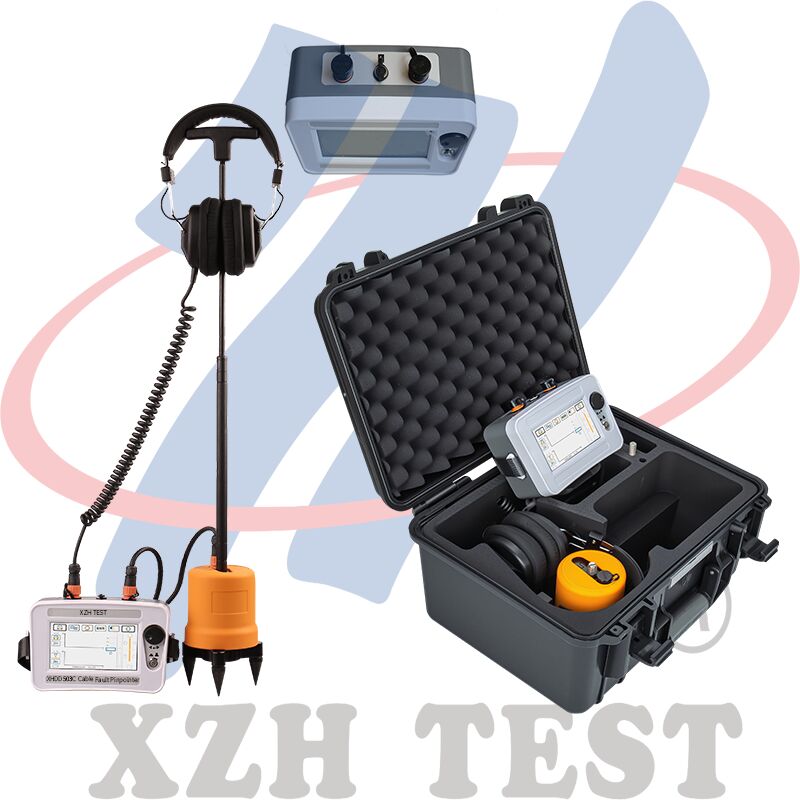

1. 케이블 고장 위치 탐지기: 대략적인 측정 범위 내에서 케이블 고장 지점을 정확하게 찾습니다.
2. 프로브: 프로브, 프로브, 연결봉, 세 개의 발톱을 포함하며, 신호를 수신하기 위해 입력 채널에 연결됩니다.3. 헤드폰 착용; 지점 기기의 입력 채널 연결 (출력 신호 피드백).
4. 7심 신호 케이블: 지점 기기와 프로브 사이의 연결 케이블 (지점 기기와 프로브 연결).
5. 충전기: 충전을 위해 기기의 충전 소켓에 연결합니다.
6. 다기능 플라워 렌치: 연결봉을 분해 및 조립하는 데 사용됩니다.
애프터 서비스 및 포장 목록구매일로부터 1년 이내에 제품 품질 문제에 대해 무료 보증이 적용되며, 평생 유지 보수 및 기술 서비스가 제공됩니다. 기기가 비정상적인 상태이거나 고장이 발생한 경우, 가장 편리하고 효과적인 솔루션을 제공할 수 있도록 당사에 문의하십시오.
