| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE/ISO |
| 모델 번호: | xhgg502 |

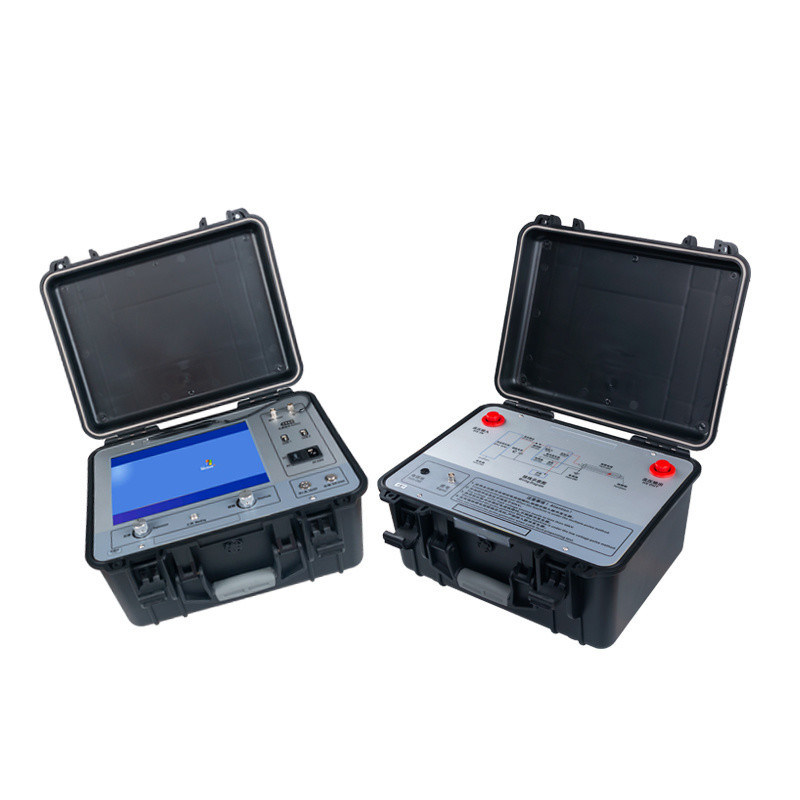

XHGG502는 이동파 (TDR) 방법을 사용하여 전력 케이블 상태와 결함 거리를 측정하고 분석하는 휴대용 산업용 케이블 결함 사전 탐지 장치입니다.1인치 산업용 터치 스크린 컴퓨터와 전용 케이블 관리 소프트웨어, 그것은 낮은 전압 펄스 방법, 높은 전압 플래시 오버 방법과 고급 복수 펄스 (8 펄스) 방법을 하나의 도구에서 결합합니다. 그것은 낮은 저항, 단회로,오픈 서킷 및 단절 결함, 그리고 고 저항 누출 및 플래시 오버 결함, XLPE, PVC, 고무 껍질 및 오일 침투 된 종이 케이블의 35kV 이하와 고 주파수 동축 케이블,지역 전화 케이블, 거리 램프 케이블과 묻힌 전선.
| 매개 변수 | 사양 |
|---|---|
| 표시 | 121인치 산업용 터치 컴퓨터 |
| 운영체제 | 전용 케이블 관리 소프트웨어가 탑재된 산업용 컴퓨터 |
| 시험 방법 | 저전압 펄스 방법, 고전압 플래시오버 방법, 다중 펄스 방법 (8 펄스) |
| 샘플링 빈도 | 400MHz |
| 저전압 펄스 진폭 | 400V |
| 저전압 펄스 너비 | 0.25 μs / 2 μs / 4 μs |
| 최소 해상도 | 0.1m |
| 범위 | ≥68km |
| 실명점 테스트 | ≤ 10m |
| 측정 오류 | ≤±(0.5%×L+1m), L는 케이블 길이입니다. |
| 테스트 케이블 길이 범위 | <1km (단거리) / <3km (중거리) / >3km (장거리) |
| 펄스 커플러 전압을 견딜 수 있습니다 | DC 35kV |
| 전원 공급 | 충전 AC 110~240V, 50/60Hz; 내장 10400mAh 리?? 배터리 |
| 근로 조건 | -20°C ~ +65°C, 상대 습도 90%, 750±30mmHg |
121인치 산업용 컴퓨터 컨트롤 터치 조작
강력한 케이블 관리 시스템과 자동 보고서 생성
케이블 파동 속도와 결함 거리를 측정합니다.
완전히 자동적인 연속 샘플링으로 배하 물결 형태를 놓치지 않습니다.
최신 임베디드 산업용 컴퓨터와 세계에서 가장 진보 된 8 펄스 (다중 펄스) 테스트 기술을 채택합니다.충동 고전압 플래시오버 방법과 저전압 펄스 방법과 함께
높은 저항의 결함은 낮은 전압의 펄스 단전 결함과 유사한 가장 간단한 파형 특성을 나타냅니다.
펄스 커플러에 의해 전송 반사 신호는 자동으로 표시되고, 케이블 오픈 회로의 전체 길이의 파동 형태는 동시에 표시됩니다
질량 파동 형태 저장: 현장 파동 형태는 정해진 순서로 저장되고 시험 인력, 위치 및 결함 특성에 대한 수필 주석과 함께 언제든지 회수 될 수 있습니다.
초고 밝기의 대형 LCD, 직접 햇빛에서 읽을 수 있으며 강력한 데이터 처리 및 친근한 인터페이스
데이터 수출을 위한 표준 USB 인터페이스, 파형 인쇄를 지원합니다.
매우 안전한 고전압 보호 조치는 시험기가 충동 고전압 환경에서 충돌하거나 손상되지 않도록합니다.
전력 없는 환경에서 열린 회로 및 저저항 단회로 테스트를 위한 내장된 대용량 리?? 배터리
각 XHGG502는 완전한 사전 위치 키트로 발송되므로 현장 팀은 추가 부품 공급 없이 저전압 펄스, 고전압 플래시오버 및 복수 펄스 방법을 전환할 수 있습니다.
| 항목 | Qty | 기능 |
|---|---|---|
| 케이블 결함 검사기 (Host) | 1 | 저전압 펄스, 고전압 플래시오버 및 다중 펄스 방법을 사용하여 케이블을 테스트하고 분석합니다. |
| 접착기 | 1 | 다중 펄스 (8 펄스) 방법에서 사용 |
| 스타일러스 | 1 | 정확한 선택을 위해 통합 화면에 터치 동작 |
| 단일 Q 라인 (출력 라인, 1.5m) | 1 | 저전압 펄스 방법으로 테스트 중인 케이블에 호스트를 연결 |
| 이중 Q 라인 (입구 라인, 2m) | 1 | 고전압 플래시오버 방법으로 호스트와 샘플러를 연결합니다. |
| 샘플링 | 1 | 플래시오버 방식으로 반사된 고전압 신호를 수신합니다. |
| 전력 전구 (1.8m) | 1 | 호스트에 충전 케이블 |
| 커플러 고전압 선 A (2m) | 1 | 복수 펄스 방법으로 시험 중인 커플러와 케이블을 연결합니다 |
| 커플러 고전압 선 B (2m) | 1 | 결합기와 고전압 펄스 신호 소스를 연결 |
| 지상선 (2.5m) | 1 | 접착기 가속선 |
참고: 고전압 플래시 오버 또는 복수 펄스 샘플링 테스트를 실행 할 때 AC 220V 전원을 연결하는 것은 엄격히 금지되어 있습니다. 커플러 고전압 선은 단지 연결하고 분리 할 수 있습니다.그리고 결코 회전하거나 구부러지지 않아야 합니다..
