| 인증: | CE, ISO |
XHGX507B 지하 케이블 파이프 로케이터는 전력 케이블 테스트에서 수천 명의 사용자가 사용해 왔으며 이 분야에서 높은 명성을 얻고 있습니다. 최신 개념을 사용하여 개발된 XHGX507B 파이프라인 로케이터는 특히 케이블 대 지면 절연 불량의 빠르고 정확한 위치 파악, (충전된) 경로 찾기, 깊이 위치 파악, 케이블 식별에 사용됩니다.
1. 나침반 및 방향 표시: 파이프라인의 방향과 좌우 방향을 시각적으로 표시합니다.
2. 인접한 라인(부분 주파수)의 간섭을 제거하기 위해 전류 방향을 측정합니다.
3. 깊이 및 전류 측정.
4. 완전 디지털 고정밀 샘플링 처리: 안정적이고 신뢰할 수 있으며, 초고감도, 극도로 좁은 수신 대역폭, 강력한 간섭 방지 능력, 인접한 작동 케이블 및 파이프라인의 전력 주파수 및 고조파 간섭을 완전히 억제할 수 있습니다.
5. 작동 케이블 감지: 고성능 송신기 캘리퍼를 사용하여 작동 케이블에 신호를 최대한 결합하고 출력합니다.
6. 케이블/파이프라인 식별: 캘리퍼(선택적 액세서리)는 편리하고 사용하기 쉬우며, 식별 결과가 명확하게 제공됩니다. 캘리퍼를 사용하기 불편할 때 사용할 수 있습니다.
7. 지면 고장 찾기: A-프레임(선택 사항)을 사용하여 파이프라인의 지면 절연 손상 지점을 찾고, 화살표는 고장 지점의 방향을 나타냅니다.
8. 다중 감지 주파수: 능동 감지 및 수동 감지.
9. 송신기의 다중 신호 출력 모드: 직접 연결 출력, 클램프 결합 및 유도.
10. 송신기 디지털 증폭기 전력 출력, 자동 임피던스 매칭 및 자동 보호.
11. 내장 대용량 리튬 이온 배터리, 전압 부족 시 자동 종료, 장시간 작동하지 않을 경우 자동 종료(수신기).
12. 캐비닛은 아름답고 견고하며 가볍고 휴대 가능합니다.

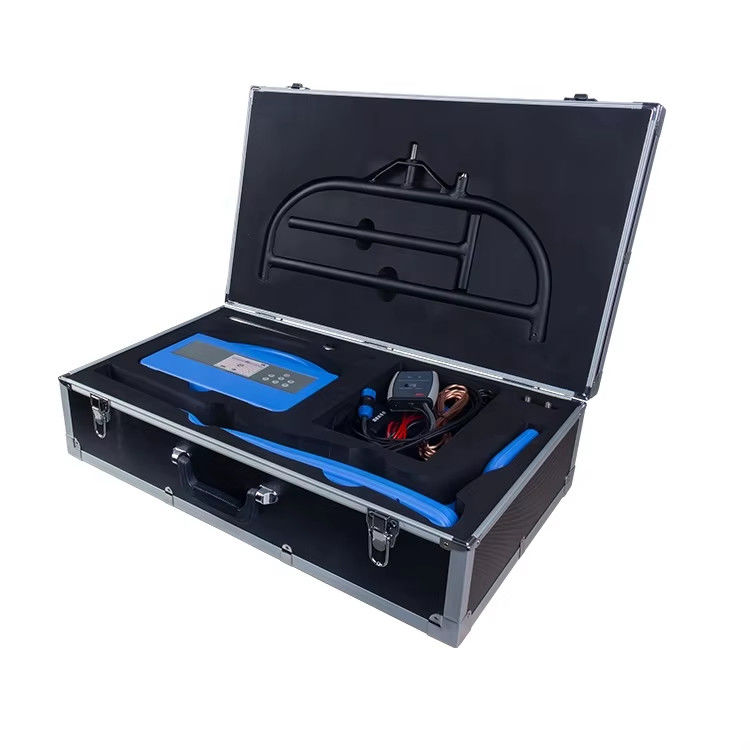

| XHGX507B | 지하 케이블/금속 파이프 로케이터 |
송신기 사양:
1. 출력 모드: 직접 연결 출력, 유도, 캘리퍼 결합.
2. 출력 주파수: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 12KHz, 33kHz, 82kHz, 200kHz.
3. 출력 전력: 최대 10W, 10단계로 조절 가능, 자동 실시간 임피던스 매칭.
4. 직접 연결 출력 전압: 최대 200Vpp.
5. 과부하 및 단락 보호.
6. 휴먼-머신 인터페이스: 320×240 도트 매트릭스 액정 디스플레이.
7. 내장 배터리: 6 18650 리튬 이온 배터리, 공칭 12.6V, 4.2Ah.
수신기 사양:
1. 입력 모드: 내장 수신 코일, 식별 클램프(선택 사항), 고장 검사 A-프레임(선택 사항).
2. 수신 주파수:
감지 주파수: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 33kHz, 65kHz, 82kHz, 131kHz, 200kHz.
전력 주파수 수동 감지 주파수: 50Hz/60Hz.
3. 파이프라인 감지 모드: 광대역 피크 방식, 협대역 피크 방식, 사운드 밸리 방식, 피크 밸리 방식.
4. 케이블 식별 모드: 캘리퍼(선택 사항) 지능형 식별 및 전류 측정.
5. 휴먼-머신 인터페이스: 480×272 도트 매트릭스 액정 디스플레이.
6. 내장 배터리: 4 18650 리튬 이온 배터리, 공칭 4.2V, 8.2Ah.
7. 위치 정확도: 깊이 0-3m (±5%), 깊이 3-12m (±10%)
8. 깊이 측정 정확도: 세 자리 표시, 최대 깊이 12미터까지 측정 가능
9. 전류 측정 정확도: 1mA
10. 최대 감지 거리: 직접 연결 방식의 절연이 양호한 케이블은 최대 15KM까지 도달할 수 있습니다.
기타
1. 부피: 송신기 320×240×90mm, 수신기 670×128×310mm.
2. 품질: 송신기 1.9kg, 수신기 1.4kg.
3. 충전기: 입력 AC100~240V, 50/60Hz, 출력 DC4.2V-1A, 출력 DC12.6V-1A.
4. 작동 조건: 온도: -10ºC-40ºC, 습도 5-90%RH, 고도 <4500m.
