휴대용 빠른 자동 전력 변압기 디가우스화 비자극화 장치

Name: 휴대용 빠른 자동 전력 변압기 디가우스화 비자극화 장치
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHXC105
Price: 4,115.00 USD
Availability: InStock

제품 상세정보:

Place of Origin:	Xi'an, Shaanxi, China
브랜드 이름:	XZH TEST
인증:	CE, ISO
Model Number:	XHXC105

상세 정보

Place of Origin:

Xi'an, Shaanxi, China

브랜드 이름:

XZH TEST

인증:

CE, ISO

Model Number:

XHXC105

그룹 측정:

1~12

신호 입력 임피던스:

> 1m Ω

퓨즈:

패키지 총중량:

25.000kg

정확도 등급:

0.1 μ Ω

표시하다:

LCD

최대 출력 능력:

200mA

데이터 저장:

1000 개의 그룹

부스트 간격:

5분(조정 가능)

최대 전력 소비:

200W

예어:

변압기 자기소거 장비

전압 출력:

0.1 ~ 180V (AC)

보관 온도:

-20-60 ° C

테스트 전압:

0~80V

보증 기간:

1년

소자 전류:

5A, 1A, 200mA, 5mA(맞춤형)

소자 모드:

수동/자동

자기소거 시간:

수동 3분/주기 | 자동 9분/주기

소자 효과:

패스당 >90%

퓨즈 등급:

무게:

5kg (테스트 리드 제외)

적용 가능한 전압 레벨:

35kV 이상; 330kV+에 최적화됨

강조하다:

High Light

강조하다:

DC 주파수 변환 감쇠

B-상 전용 삼상 탈자

90% 이상 단일 통과 탈자

Trading Information

최소 주문 수량:

1 단위

가격:

Price Negotiable

Packaging Details:

wooden case

Delivery Time:

5-8 days

지불 조건:

티/티

Supply Ability:

1000 PCS/Year

제품 설명

🎯 대상 애플리케이션: 변압기 보호 계전기 엔지니어 및 변전소 시운전 및 유지보수 후 재전력화를 관리하는 그리드 안정성 팀을 위해 특별히 설계되었습니다. 범용 테스트 장비와 달리 XHXC105는 잔류 코어 자기로 인한 공명 돌입 연쇄 고장, 보호 계전기 오작동 및 그리드 전압 교란을 방지하는 데 중점을 둡니다. 이는 개별 변압기뿐만 아니라 상호 연결된 전력망의 안정성을 보호합니다.

⚠️ DC 테스트 후 잔류 자기 위험: 재전력화 전에 적절한 탈자의 부재는 다음과 같은 결과를 초래할 수 있습니다: (1) 보호 계전기 오작동 및 변압기 시운전 실패; (2) 여러 변전소에 걸쳐 인접한 운전 중인 변압기의 공명 돌입 트립으로 인한 광범위한 정전; (3) 변압기 및 회로 차단기를 손상시키는 여자 돌입 전류; (4) 그리드 전력 품질을 저하시키는 고조파 오염; (5) CT 포화로 인한 측정 정확도 및 계전기 신뢰성 저하.

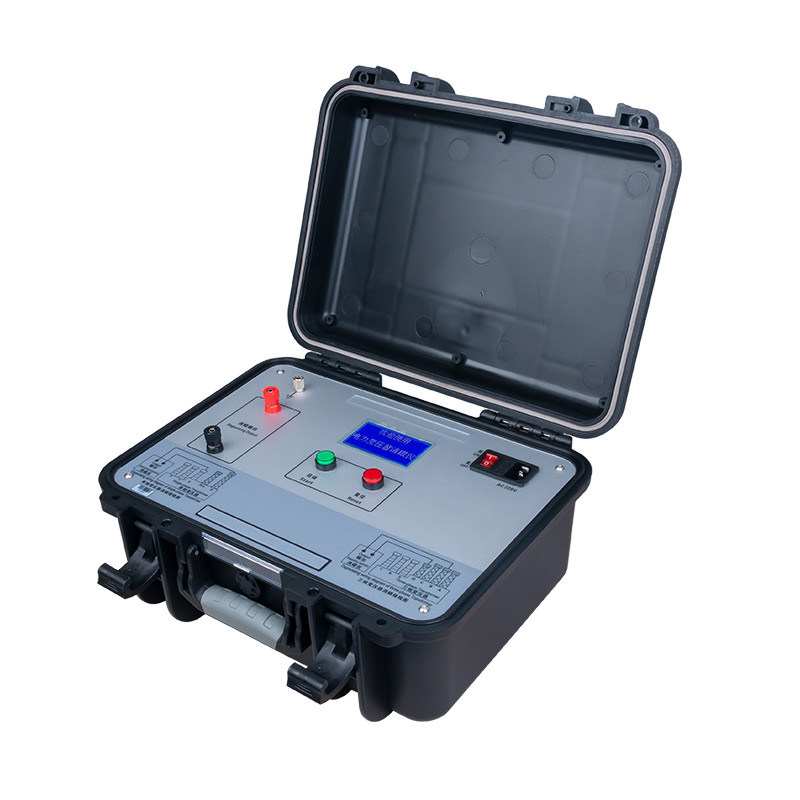

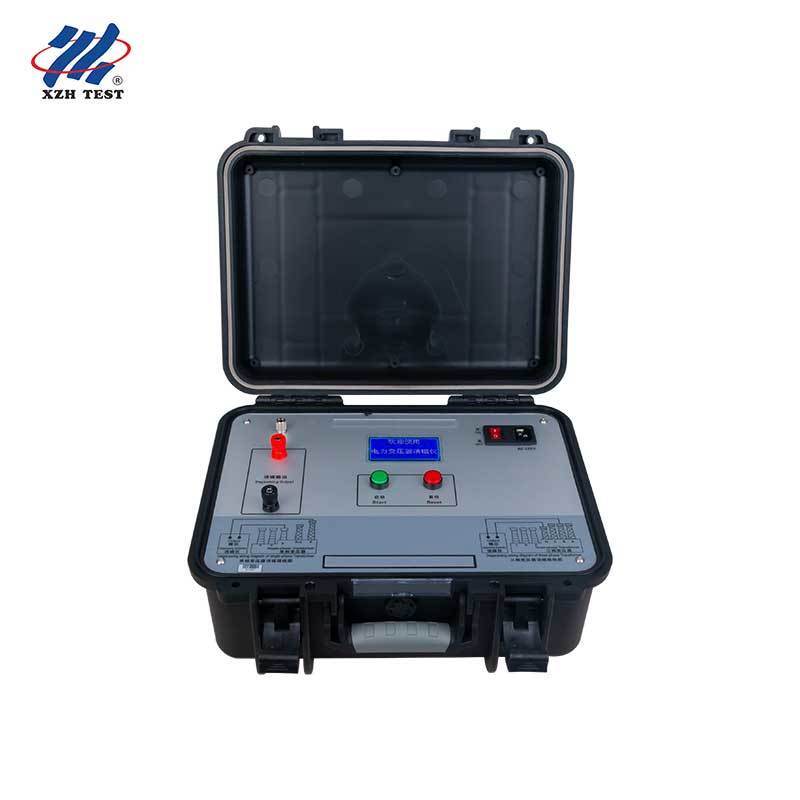

XHXC105 휴대용 변압기 탈자기

XHXC105 변압기 탈자기는 DC 저항 테스트, 전압비 측정 및 기타 진단 절차 후 변압기 코어에 남아 있는 잔류 자기 위험을 제거하도록 설계된 특수 장치입니다. 이는 여자 돌입 전류의 영향으로부터 전력 변압기를 보호하고 35kV 이상의 변압기, 특히 330kV 이상의 대용량 장치의 안전하고 안정적인 시운전을 보장하는 데 중요한 역할을 합니다.

특허받은 DC 주파수 변환 감쇠 기술을 기반으로 하는 XHXC105는 수동 작동과 함께 자동 탈자 모드를 도입하여 반복적인 사용자 개입을 제거합니다. 확대된 LCD 모듈은 실시간 탈자 전류, 모드 상태 및 진행률 백분율을 포함한 더 풍부한 작동 정보를 표시합니다. 정제된 두 버튼 인터페이스(선택 및 재설정용 빨간색, 확인 및 시작용 녹색)는 현장 작동을 단순화합니다. 탈자 주기 시간은 30분에서 4분 미만으로 단축되었으며, 단일 패스 효과는 90%를 초과합니다.

XHXC105

주요 특징

특허받은 DC 주파수 변환 감쇠: 독점 기술은 극성을 번갈아 가며 전류 진폭을 점진적으로 감소시켜 히스테리시스 루프를 점진적으로 축소하고 잔류 자기 극을 중화하여 철저한 탈자합니다.

B상 전용 3상 탈자: B상 부싱에 단일 연결하면 세 상 모두가 완전히 탈자되어 현장 설정 시간을 크게 단축하고 변압기 시운전 중 여러 번 재연결할 필요가 없습니다.

듀얼 모드 작동: 자동 모드는 사용자 개입 없이 순차적으로 5A, 1A, 200mA, 5mA 전류 레벨을 적용합니다. 수동 모드는 잔류 자기 심각도에 따라 대상 탈자를 위한 개별 전류 레벨 선택을 제공합니다.

16비트 AD 데이터 수집: 자동 전류 안정화 판단을 통한 고해상도 아날로그-디지털 변환은 다양한 현장 조건에서 정확한 탈자 전류 제어 및 반복 가능한 결과를 보장합니다.

4분 미만 주기 시간: 단일 패스 탈자는 4분 미만(수동) 또는 9분(자동 전체 주기) 내에 완료됩니다. 이는 이전 세대 장치의 30분 주기에서 극적으로 개선된 것으로, 효율적인 다중 변압기 시운전 일정을 가능하게 합니다.

DC 저항 테스트 케이블 호환성: DC 권선 저항 테스트의 전류 리드를 직접 재사용하여 케이블 변경 없이 진단 테스트에서 탈자로 원활하게 전환합니다.

컴팩트한 현장 설계: 테스트 리드를 제외하고 5kg에 불과한 XHXC105는 최소한의 설정 노력으로 변전소 현장 전반에 걸쳐 모바일 배포를 위해 특별히 제작되었습니다.

기술 사양

탈자 전류	5A, 1A, 200mA, 5mA (사용자 정의 가능)
탈자 모드	수동 / 자동
탈자 시간	수동: 3분/주기 \| 자동: 9분/주기
탈자 효과	단일 패스당 >90%
탈자 진행률	0~100% 실시간 표시
작동 전원 공급 장치	AC 220V±10%, 50Hz±1Hz
퓨즈 등급	8A (AC 220V)
주변 온도	-25℃~50℃
주변 습도	≤90%
무게	5kg (테스트 리드 제외)
디스플레이	실시간 전류, 모드 및 진행률 표시 LCD
적용 가능한 변압기	35kV 이상; 330kV 이상 대용량 장치에 최적화

작동 원리

이 장치는 DC 주파수 변환 감쇠를 사용합니다: (1) DC 탈자 전류가 적용됩니다; (2) 전류 진폭이 주기적으로 감소합니다; (3) 전류 극성이 주기적으로 번갈아 가며; (4) 히스테리시스 루프가 점진적으로 좁아지고 자기 극이 상호 상쇄되어 완전한 탈자를 달성합니다.

연결 가이드

단상 변압기	A 및 X 단자에 연결
삼상 변압기	B상 부싱 및 중성선(O)에만 연결 - 세 상 모두 동시에 탈자됩니다
탈자 출력	비극성; 출력 단자에는 양극/음극 구분이 없습니다

중요 안전 주의 사항

작동 전에 사용자 설명서를 철저히 읽고 올바른 배선을 확인하십시오.

전원을 켜기 전에 접지 단자가 안정적으로 연결되었는지 확인하십시오.

탈자 과정 중에 테스트 클램프를 제거하지 마십시오.

비정상적인 상황에서는 즉시 빨간색 RESET 버튼을 누르거나 전원 스위치를 끄십시오.

이것은 정밀 고전압 전자 장치입니다 - 비전문가는 분해하지 마십시오; 운송 중에는 조심해서 다루십시오.

자주 묻는 질문

Q1: DC 테스트 후 변압기를 재전력화하기 전에 탈자가 필수적인 이유는 무엇입니까?

DC 저항 테스트는 본질적으로 변압기 코어에 잔류 자기를 남깁니다. 탈자 없이 변압기를 재전력화하면 이 잔류 자속이 한 주기 동안 코어를 포화시켜 높은 고조파 함량을 포함하는 막대한 여자 돌입 전류를 생성합니다. 이는 다음과 같은 결과를 초래할 수 있습니다: 시운전 실패로 이어지는 보호 계전기 오작동; 인접 변압기의 공명 돌입으로 인한 여러 변전소에 걸친 연쇄 트립; 과도한 전자기력으로 인한 변압기 권선 및 회로 차단기의 물리적 손상; 다운스트림 장비에 영향을 미치는 그리드 전압 불안정. XHXC105는 재전력화 전에 잔류 자기를 체계적으로 제거하여 이 위험을 제거합니다.

Q2: 삼상 변압기의 B상 전용 탈자는 어떻게 작동합니까?

XHXC105의 특허받은 DC 주파수 변환 감쇠 기술은 B상 부싱 및 중성선(O)에 단일 연결을 통해 완전한 삼상 탈자를 가능하게 합니다. 변압기 코어 내의 자기 회로 결합은 세 상 모두에 탈자 효과를 동시에 전파하여 개별 A, B, C 상 연결의 필요성을 제거합니다. 이는 현장 설정 시간을 약 70% 단축하고 다중 변압기 시운전 캠페인 중 배선 오류의 위험을 최소화합니다.

Q3: 자동 모드와 수동 모드를 언제 사용해야 합니까?

자동 모드는 잔류 자기 수준을 알 수 없는 표준 DC 테스트 후 탈자에 권장됩니다. 약 9분 동안 5A → 1A → 200mA → 5mA 전류 레벨을 순차적으로 적용하여 사용자 개입 없이 90% 이상의 탈자를 달성합니다. 수동 모드는 특정 전류 레벨이 필요한 경우에 적합합니다. 예를 들어, 부분 탈자 주기 후 또는 잔류 자기가 낮은 것으로 알려진 변압기를 대상으로 할 때입니다. 수동 모드는 선택된 전류 레벨당 약 3분 동안 완료되며 필요한 경우 더 높은 레벨에서 대상 재적용을 허용합니다.

Q4: 전원 공급 장치 요구 사항은 무엇이며 장치에 전원이 켜지지 않으면 어떻게 됩니까?

XHXC105는 AC 220V±10%, 50Hz±1Hz가 필요합니다. 후면 패널 소켓의 8A 퓨즈는 주요 과전류 보호 기능을 제공합니다. 장치에 전원이 켜지지 않으면: (a) 8A 퓨즈가 끊어졌는지 확인하십시오; (b) 공급 전압이 220V±10% 범위 내에 있는지 확인하십시오. 발전기를 사용하는 경우 출력 파형이 50Hz 사인파이고 한 상이 중성선으로 접지되었는지 확인하십시오. 이것이 가장 일반적인 현장 전원 문제입니다. 절연 변압기를 직렬로 연결하여 발전기 파형 호환성 문제를 해결할 수도 있습니다.

Q5: 이 장치는 기존 DC 저항 테스트 워크플로와 어떻게 통합됩니까?

XHXC105는 DC 권선 저항 테스트를 원활하게 따르도록 설계되었습니다. DC 저항 측정에 사용된 것과 동일한 전류 리드를 케이블 변경 없이 탈자 출력 단자에 직접 연결할 수 있어 테스트 리드를 재연결하기 위해 변압기에 올라갈 필요가 없습니다. 모든 권선에 대한 DC 저항 테스트를 완료한 후 테스트 리드 커넥터를 저항 테스터에서 XHXC105로 옮기고 적절한 탈자 모드를 선택한 다음 주기를 시작하기만 하면 됩니다. 표준 삼권선 장치의 경우 일반적인 전체 워크플로(최종 저항 측정부터 탈자 완료까지)는 변압기당 15분 미만이 소요됩니다.
