집 > 제품 >

격리 기름 가스 염색기 변압기 격리 기름 검사기 XHSP1700

Name: 격리 기름 가스 염색기 변압기 격리 기름 검사기 XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSP1700
Price: 4,115.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH Test
인증:	CE/ISO
모델 번호:	XHSP1700

상세 정보

원래 장소:

중국

브랜드 이름:

XZH Test

인증:

CE/ISO

모델 번호:

XHSP1700

모델 번호.:

XHSP1700

맞춤형:

맞춤형

색상:

검은색

운송 패키지:

내부에 거품으로 채워진 나무 상자

등록 상표:

XHSP1700

기원:

중국 XI'AN

공급 능력:

1000 피스/년

맞춤화:

사용 가능

애프터 서비스:

보증 인증서

보증:

12개월

강조하다:

High Light

강조하다:

3개 탐지기 FID와 TCD DGA

6채널 0.1C 온도 조절

네트워크 원격 진단 253 단위

Trading Information

최소 주문 수량:

1 유닛

가격:

협상 가능

포장 세부 사항:

나무 상자

배달 시간:

5-8WORK 일

지불 조건:

t/t

공급 능력:

2000Unit/년

제품 설명

대상 애플리케이션: 전력 유틸리티 DGA(용존 가스 분석) 실험실, 변압기 상태 평가 센터, 오일 충전 전기 장비 제조업체(변압기 공장, 부싱 공장, 고압 도자기 공장)를 위해 설계되었으며, 고정밀 크로마토그래피 분리가 필요한 고장 표시 용존 가스 분석에 적합합니다. 휴대용 현장 분석기와 달리 XHSP1700은 실험실 등급의 3중 검출기 동시 감지 기능을 제공하며, 네트워크화된 다중 장비(253대) 관리를 통해 대규모 변압기 건강 진단을 지원합니다.

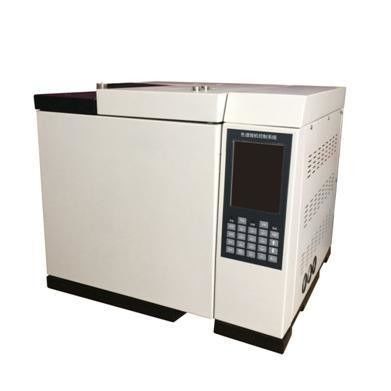

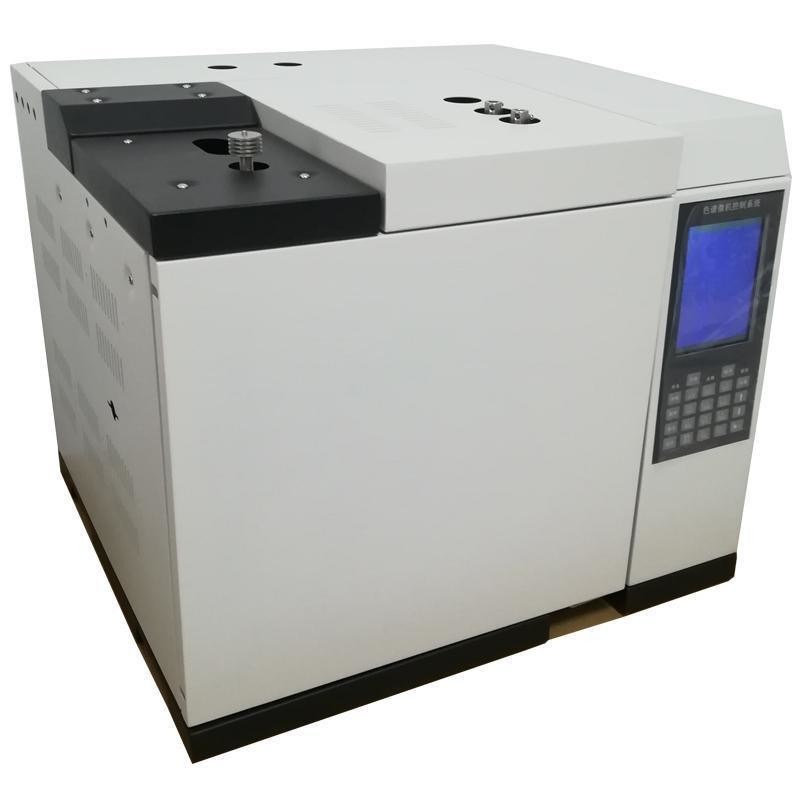

XHSP1700 절연유 가스 크로마토그래프

XHSP1700 절연유 가스 크로마토그래프는 1회 주입, 2개의 병렬 컬럼, 1개의 분할 구성으로 3중 검출기 프로세스를 채택합니다. 검출 감도, 크로마토그래피 피크 분해능, 정량 정확도 면에서 국가 및 산업 표준 요구 사항을 능가합니다. 네트워크형 전용 크로마토그래피 워크스테이션에 연결되어 오일 충전 전기 장비 제조업체 및 유틸리티 회사에 서비스를 제공하며, 변압기 용존 가스 분석(DGA)을 위한 최고의 성능, 가장 편리한 작동, 가장 민감한 감지를 제공합니다.

용존 가스 분석은 변압기 상태 평가를 위한 가장 중요한 진단 도구입니다. XHSP1700은 수소(H2), 아세틸렌(C2H2), 에틸렌(C2H4), 에탄(C2H6), 메탄(CH4), 일산화탄소(CO), 이산화탄소(CO2)와 같은 용존 고장 가스를 식별하고 정량화함으로써 IEC 60599 및 IEEE C57.104 해석 표준에 따라 열 고장, 부분 방전 및 아크 조건을 정확하게 분류할 수 있습니다.

XHSP1700

주요 특징

3중 검출기 동시 감지: FID(불꽃 이온화 검출기), TCD(열 전도도 검출기) 및 최대 3개의 검출기를 동시에 설치할 수 있어 1회 주입으로 완전한 용존 가스 프로파일링이 가능합니다.
이더넷 원격 관리: 10/100M 적응형 이더넷과 내장 IP 스택을 통해 기업 LAN 및 인터넷을 통한 장거리 데이터 전송이 가능합니다. 단일 네트워크 워크스테이션에서 최대 253대의 크로마토그래프를 지원하며 실시간 모니터링, 역방향 제어 및 중앙 집중식 데이터 관리가 가능합니다.
6채널 정밀 온도 제어: 주변 온도보다 8°C 높은 온도에서 450°C까지 6개의 완전히 독립적인 온도 제어 영역을 0.1°C 정확도로 제공하며, 16단계 프로그래밍 가능한 가열 기능을 통해 DGA 유지 시간의 재현성에 필요한 열 안정성을 제공합니다.
24비트 AD 신호 처리: 저잡음, 고해상도 24비트 아날로그-디지털 변환 기능과 베이스라인 저장 및 베이스라인 빼기 기능을 통해 미량 가스 농도에서도 안정적인 피크 적분이 가능합니다.
다중 프로세서 병렬 아키텍처: 온도 제어, 데이터 수집 및 통신을 위한 전용 프로세서가 복잡한 다중 검출기 구성에서도 안정적인 작동을 보장하며, 자동 고장 진단 및 전원 차단 데이터 보호 기능을 제공합니다.
중국어/영어 이중 운영 체제: 5.7인치 컬러 LCD 디스플레이와 키보드 및 컴퓨터 이중 제어 옵션을 제공하며, 무료 언어 전환 및 검출기 자동 식별을 지원하여 작업자 워크플로우를 간소화합니다.
모듈식 설계: 모듈식 구조로 검출기 교체 및 향후 업그레이드가 용이하여 실험실 투자를 보호하고 진화하는 분석 요구 사항을 충족합니다.

기술 사양

온도 제어	6채널, 주변 온도 + 8°C ~ 450°C, 1°C 증분, 0.1°C 정확도
프로그래밍 가열	16단계, 상승 속도 0.1~39°C/분 (일반) / 0.1~80°C/분 (고속)
검출기	FID, TCD; 최대 3개 동시
주입기 유형	충전 컬럼, 모세관, 6포트 밸브 가스, 자동 헤드스페이스 (옵션)
가스 제어	기계식 밸브 / 전자식 유량 압력 제어 (옵션)
통신	이더넷 IEEE802.3, 원격 진단 및 프로그램 업데이트
네트워크 용량	워크스테이션당 253대 크로마토그래프
디스플레이	5.7인치 컬러 LCD
외부 이벤트	4채널; 보조 제어 출력 4채널

자주 묻는 질문

Q1: 변압기 상태 평가에 용존 가스 분석이 필수적인 이유는 무엇입니까?

용존 가스 분석(DGA)은 오일 충전 변압기의 초기 고장을 감지하는 가장 효과적인 비침습적 진단 방법으로 널리 알려져 있습니다. 다양한 고장 유형은 특징적인 가스 패턴을 생성합니다. 부분 방전은 주로 수소(H2)를 생성하고, 열 고장(과열)은 에틸렌(C2H4)과 메탄(CH4)을 생성하며, 아크는 아세틸렌(C2H2)을 생성합니다. XHSP1700의 3중 검출기 구성은 FID와 TCD를 사용하여 단일 주입으로 모든 주요 고장 가스를 동시에 정량화하여 IEC 60599 및 IEEE C57.104 해석 방법에 따라 정확한 고장 유형 식별을 가능하게 합니다. 이는 전기 테스트만으로는 고장을 감지할 수 있기 몇 달 전에 이루어질 수 있습니다.

Q2: 네트워크 워크스테이션 아키텍처가 다중 사이트 실험실에 어떤 이점을 제공합니까?

XHSP1700의 이더넷 기반 네트워크 아키텍처는 단일 워크스테이션에서 최대 253대의 크로마토그래프를 지원하여 다음을 가능하게 합니다. (1) 중앙 집중식 데이터 관리 - 모든 DGA 결과가 하나의 데이터베이스에 보관되어 전체 변압기 상태 추세를 파악할 수 있습니다. (2) 원격 모니터링 - 장비 관리자 및 상위 관리자는 어디서든 실시간으로 장비 작동 및 분석 결과를 관찰할 수 있습니다. (3) 원격 진단 - 제조업체 엔지니어는 인터넷을 통해 (사용자 허가 하에) 연결하여 문제를 진단하고 펌웨어를 업데이트할 수 있습니다. (4) 비용 효율성 - 단일 PC 기반 워크스테이션이 여러 장비를 관리하여 장비당 IT 투자를 최소화합니다. 3단계 연결 설계(로컬, 장비 관리자, 상위 관리자)는 지방 및 지역 전력 회사의 조직 계층 구조를 지원합니다.

Q3: 6채널 온도 제어가 재현 가능한 DGA에 중요한 이유는 무엇입니까?

용존 가스의 크로마토그래피 분리는 정밀하고 재현 가능한 컬럼 온도 프로파일에 달려 있습니다. 6개의 독립적인 온도 제어 채널 각각은 주변 온도보다 8°C 높은 온도에서 450°C까지 16단계의 가열 단계를 0.1°C 정확도로 프로그래밍할 수 있습니다. 이 다중 영역, 다중 램프 기능은 다음을 가능하게 합니다. (1) 신중하게 제어된 온도 램프를 통한 공동 용출 가스 쌍(예: 에틸렌/에탄)의 최적화된 분리. (2) 자동 백 도어 시스템을 통한 빠른 컬럼 냉각으로 주입 간 사이클 시간 단축. (3) 동일한 3중 검출기 병렬 구성에서 충전 컬럼과 모세관 컬럼을 모두 사용할 때 중요한, 서로 다른 최적 온도에서 여러 컬럼 및 검출기의 동시 작동. 0.1°C의 정밀도는 수백 번의 연속 주입에 걸쳐 0.5% RSD 이내의 유지 시간 재현성을 보장합니다.

Q4: 어떤 샘플 도입 방법이 지원됩니까?

XHSP1700은 4가지 주입기 유형을 지원합니다. (1) 충전 컬럼 주입 - 오일 샘플에서 헤드스페이스 가스 추출을 사용하는 일반적인 DGA 방법. (2) 모세관 주입 - 복잡한 오일 매트릭스 또는 연구 응용 분야를 분석할 때 고해상도 분리를 위해. (3) 6포트 밸브 가스 주입 - 고처리량 DGA 실험실을 위한 우수한 반복성을 갖춘 자동 가스 샘플링. (4) 자동 헤드스페이스 주입 (옵션) - 완전 자동화된 오일-가스 추출 및 주입으로 작업자 취급을 최소화하고 재현성을 향상시킵니다. 또한 자동 샘플링 구성 요소와 함께 사용할 때 무인 온라인 가스 분석을 위한 타이밍 자체 시작 프로그램을 제공합니다.

Q5: 24비트 AD 및 베이스라인 관리가 미량 가스 감지를 어떻게 보장합니까?

초기 단계의 변압기 고장은 매우 낮은 농도에서 용존 가스를 생성합니다. 수소 및 아세틸렌의 경우 종종 한 자릿수 ppm 수준입니다. XHSP1700의 24비트 아날로그-디지털 변환기는 기존 16비트 시스템의 65,536개 레벨에 비해 1,670만 개의 개별 신호 레벨을 제공하여 해상도가 256배 향상되었습니다. 베이스라인 저장 및 빼기 기능과 결합하여 분석물 피크가 베이스라인 노이즈보다 약간만 높은 경우에도 안정적인 피크 적분이 가능합니다. 이 장비는 다른 컬럼/검출기 구성에 대한 여러 베이스라인 프로파일을 저장하고 각 분석에 적절한 빼기를 자동으로 적용합니다. 이 노이즈 감소 기능은 1ppm 미만의 농도에서 아크의 주요 지표인 미량 아세틸렌을 감지하는 데 특히 유용합니다.
