격리 기름 가스 염색기 변압기 격리 기름 검사기 XHSP1700

Name: 격리 기름 가스 염색기 변압기 격리 기름 검사기 XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSP1700
Price: 4,115.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH Test
인증:	CE/ISO
모델 번호:	XHSP1700

상세 정보

원래 장소:

중국

브랜드 이름:

XZH Test

인증:

CE/ISO

모델 번호:

XHSP1700

모델 번호.:

XHSP1700

맞춤형:

맞춤형

색상:

검은색

운송 패키지:

내부에 거품으로 채워진 나무 상자

등록 상표:

XHSP1700

기원:

중국 XI'AN

공급 능력:

1000 피스/년

맞춤화:

사용 가능

애프터 서비스:

보증 인증서

보증:

12개월

강조하다:

High Light

강조하다:

3개 탐지기 FID와 TCD DGA

6채널 0.1C 온도 조절

네트워크 원격 진단 253 단위

Trading Information

최소 주문 수량:

1 유닛

가격:

협상 가능

포장 세부 사항:

나무 상자

배달 시간:

5-8WORK 일

지불 조건:

t/t

공급 능력:

2000Unit/년

제품 설명

대상 응용 프로그램:전력 유틸리티 DGA (분해 가스 분석) 연구소, 트랜스포머 상태 평가 센터 및 기름으로 가득 찬 전기 장비 제조업체 (트랜스포머 공장,부시식물, HV 포스랄린 공장) 고 정밀 크로마토그래픽 분리를 필요로 오류를 나타내는 용해 된 가스. 휴대용 필드 분석기와 구별XHSP1700는 플래트 규모의 트랜스포머 건강 진단에 네트워크 멀티 도구 (253 단위) 관리와 함께 실험실 수준의 3 개의 검출기를 동시에 검출합니다..

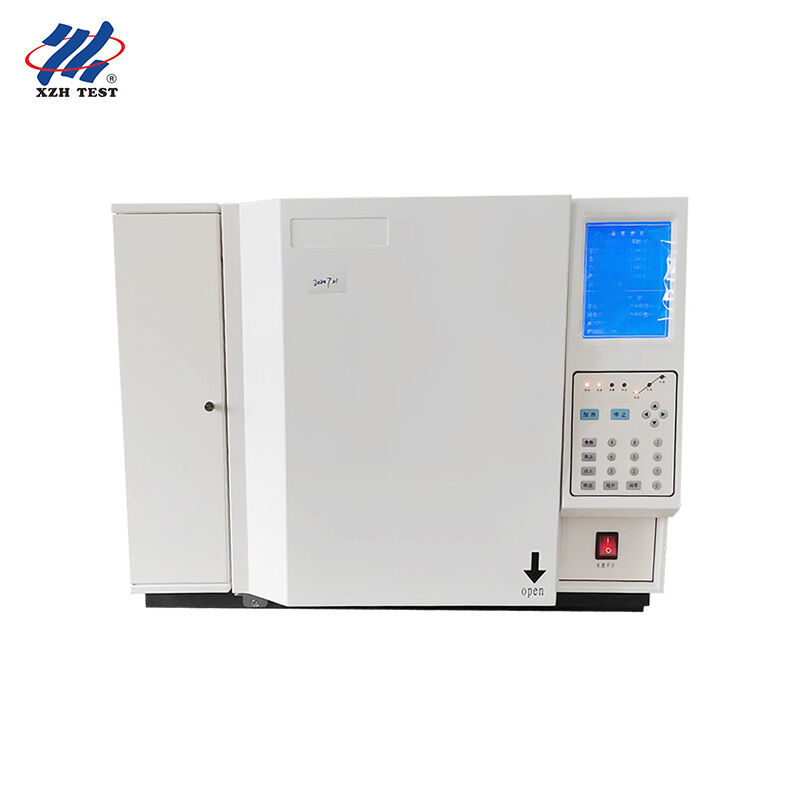

XHSP1700 고립유가스 염색기

XHSP1700 단열 오일 가스 염색체는 한 주사, 두 평행 기둥, 한 분할 구성과 함께 세 탐지기를 채택합니다. 탐지 감도에서,크로마토그래픽 피크 해상도, 양적 정확성, 국가 및 산업 표준 요구 사항을 초과합니다. 네트워크 유형의 전용 염색체 작업 스테이션에 연결됩니다.그것은 석유로 가득 찬 전기 장비 제조업체와 유틸리티 회사에 서비스를 제공합니다, 가장 편리한 작동, 그리고 변압기 용해 가스 분석 (DGA) 에 가장 민감한 탐지.

용해 된 가스 분석은 트랜스포머 상태를 평가하는 가장 중요한 진단 도구입니다. 용해 된 결함 가스를 식별하고 정량화함으로써에틸렌 (C2H4)에탄 (C2H6), 메탄 (CH4), 일산화탄소 (CO) 및 이산화탄소 (CO2)IEC 60599 및 IEEE C57에 따른 도화 조건.104 해석 표준

XHSP1700

주요 특징

3개의 검출기를 동시에 탐지합니다.FID (화염 이온화 탐지), TCD (열전도 탐지) 및 최대 3 개의 탐지기를 동시에 설치하여 한 번의 주입에서 완전히 용해 된 가스 프로파일을 가능하게합니다..
이더넷 원격 관리:내장 IP 스택을 가진 10/100M 어댑티브 이더넷은 기업 LAN 및 인터넷을 통해 장거리 데이터 전송을 가능하게합니다.실시간 모니터링을 가진 단일 네트워크 워크스테이션에서 최대 253 크로마토그래프를 지원합니다., 역 제어, 중앙 집중식 데이터 관리.
6채널 정밀 온도 제어:온도 조절 구역은 완전히 독립되어 있습니다. 주변 온도 이상 8도에서 0도와 함께 450도까지1C 정확성 및 16 단계 프로그래밍 할 수 있는 난방.
24비트 AD 신호 처리:소음도 낮고 고해상도 24비트 아날로그-디지털 변환과 기본 저장 및 기본 축소 기능
멀티 프로세서 병렬 아키텍처온도 조절, 데이터 수집,그리고 통신은 복잡한 멀티 검출기 구성에서 안정적인 작동을 보장합니다. 자동 오류 진단과 전력 장애 데이터 보호.
중국어/영어 두 개의 운영 체제:5키보드와 컴퓨터 듀얼 컨트롤 옵션이 있는 7인치 컬러 LCD 디스플레이, 언어 전환 및 검출기 자동 식별을 지원하여 간소화된 작업 흐름을 제공합니다.
모듈형 설계:모듈 구조로 인해 탐지기를 쉽게 교체하고 향후 업그레이드 할 수 있습니다. 연구소 투자를 보호하면서 변화하는 분석 요구 사항을 수용합니다.

기술 사양

온도 조절	6채널, 8C ~ 450C 주변 이상, 1C 증가, 0.1C 정확도
프로그램 된 난방	16단계, 상승 속도 0.1~39C/min (정상적인) / 0.1~80C/min (고속)
탐지기	FID, TCD: 최대 3개의 동시에
주입기 종류	팩 콜럼, 모세혈관, 6포트 밸브 가스, 자동 헤드스페이스 (선택)
가스 제어	기계 밸브 / 전자 흐름 압력 제어 (선택)
의사소통	이더넷 IEEE8023, 원격 진단 및 프로그램 업데이트
네트워크 용량	253 크로마토그래프 작업소당
표시	5.7인치 컬러 LCD
외부 사건	4 채널; 보조 제어 출력 4 채널

자주 묻는 질문

Q1: 왜 용해 된 가스 분석이 트랜스포머 상태를 평가하는 데 필수적인가?

용해 된 가스 분석 (DGA) 은 석유로 가득 찬 트랜스포머의 초기 결함을 탐지하는 가장 효과적인 침입적이지 않은 진단 방법으로 널리 간주됩니다.서로 다른 결함 유형은 특유의 가스 패턴을 생성합니다.: 부분 방출은 주로 수소 (H2) 를 생성합니다. 열 결함 (가장 뜨거움) 은 에틸렌 (C2H4) 및 메탄 (CH4) 을 생성합니다.FID와 TCD를 가진 XHSP1700의 3개 감지기 구성은 동시에 하나의 주입에서 모든 주요 결함 가스를 정량화합니다., IEC 60599 및 IEEE C57.104 해석 방법에 따라 오류 유형을 정확하게 식별 할 수 있습니다.

Q2: 네트워크화된 워크스테이션 구조가 여러 장소의 연구소에 어떤 혜택을 주는가?

XHSP1700의 이더넷 기반 네트워크 아키텍처는 하나의 워크스테이션에서 최대 253개의 크로마토그래프를 지원하며,(1) 중앙화된 데이터 관리 ∙ 모든 DGA 결과는 한 데이터베이스에 보관되어 함장 전체 트랜스포머 상태 추세를 나타냅니다.(2) 원격 모니터링 ∙ 단위 감독자와 고위 경영자는 모든 위치에서 실시간으로 기기 작동과 분석 결과를 관찰할 수 있습니다.(3) 원격 진단 제조사 엔지니어들은 문제를 진단하고 펌웨어를 업데이트하기 위해 인터넷을 통해 연결할 수 있습니다.(4) 비용 효율성 ∙ 단일 PC 기반 워크스테이션은 여러 기기를 관리하며, 기기별 IT 투자를 최소화합니다.상위 감독) 는 지방 및 지역 전력 유틸리티의 조직 계층을 지원합니다..

Q3: 6채널 온도 조절을 재생 가능한 DGA에 중요한 요소로 만드는 것은 무엇입니까?

용해된 기체의 염색체 분리는 정확하고 재생 가능한 열 열 프로파일에 의존합니다.여섯 개의 독립적인 온도 제어 채널 중 각 하나는 대기 이상 8C에서 0에서 450C까지 최대 16 개의 난방 단계로 프로그래밍 될 수 있습니다..1C 정확성. 이 다 구역, 다 램프 기능은 다음을 가능하게 한다: (1) 신중하게 제어된 온도 램프를 통해 공동 융합 가스 쌍 (예를 들어, 에틸렌/에탄) 의 최적화된 분리;(2) 주입 사이의 더 빠른 사이클 시간을 위해 자동 뒷문 시스템을 통해 빠른 열 냉각;(3) 다양한 최적 온도에서 여러 기둥과 검출기의 동시에 작동0. 1C 정밀도는 수백 개의 연속 주입에서 0. 5% RSD 내의 유지 시간 재생성을 보장합니다.

Q4: 어떤 샘플 도입 방법이 지원됩니까?

XHSP1700는 네 가지 주입기를 지원합니다: (1) 기름 샘플에서 헤드스페이스 가스 추출을 사용하는 일상 DGA를 위한 표준 방법(2) 고해상도 분리를 위한 모세혈관 주입(3) 6포트 밸브 가스 주입 DGA 실험실에서 뛰어난 반복성을 가진 자동 가스 샘플링(4) 자동 헤드스페이스 주입 (선택), 조작자의 취급을 최소화하고 재생성을 향상시킵니다.도구는 또한 자동 샘플링 구성 요소와 결합 할 때 감시되지 않은 온라인 가스 분석을위한 시간 자동 시작 프로그램을 갖추고 있습니다..

Q5: 24-비트 AD와 기본 관리는 어떻게 미량 수준의 가스 검출을 보장합니까?

초기 단계의 트랜스포머 결함에서는 수소와 아세틸렌의 경우 매우 낮은 농도에서 용해 된 가스를 생성합니다.XHSP1700의 24비트 아날로그-디지털 변환기는 16기존 16비트 시스템에서 65,536 레벨에 비해 700만개의 디스크리트 신호 레벨은 해상도를 256배 향상시킵니다.이것은 분석 피크가 기초 노이즈보다 약간 높을 때에도 신뢰할 수있는 피크 통합을 가능하게합니다.도구는 각 분석에 적절한 깎이를 자동으로 적용하여 다른 열 / 탐지 장치 구성에 대한 여러 기본 라인 프로파일을 저장합니다.이 소음 감축 능력은 특히 1ppm 이하의 농도에서 아세틸렌 흔적을 탐지하는 데 유용합니다..
