케이블 외장 결함 탐지기 XHHD523L 횡단 상호 연결 시스템 테스트 및 EHV 케이블 운용

110kV 이상의 단심 고압 케이블에서 금속 외피는 정전 차폐 및 고장 전류 귀환 경로 역할을 합니다. 순환 전류 손실을 최소화하기 위해 이러한 외피는 케이블 경로를 따라 일정한 간격으로 링크 박스를 통해 크로스-본딩 구성으로 설정됩니다. 일반적으로 전체 전위 주기당 500-1000미터마다 설정됩니다. 각 링크 박스는 특정 회전 패턴으로 3상 외피를 연결하며, 과도 과전압 이벤트 중에 외피 절연을 보호하기 위해 서지 전압 제한기(SVL)가 설치됩니다.

이 크로스-인터커넥션 시스템은 고유한 테스트 과제를 제시합니다. 외피는 끝에서 끝까지 단일 연속 도체가 아니라 매설된 링크 박스를 통해 상호 연결된 분할된 네트워크입니다. 이 네트워크의 어느 곳에서든 외피 고장 — 케이블 외피 재킷, 링크 박스 내부 또는 SVL을 가로지르는 고장 — 은 케이블 단말기에서만 측정할 때 오해의 소지가 있는 테스트 결과를 초래할 수 있습니다. XHHD523L은 외피 결함이 존재함을 식별하는 DC 내전압 기능과 크로스-본딩 네트워크에서 결함이 발생하는 정확한 위치를 파악하는 단계 전압 탐지 기능을 모두 제공하여 이 문제를 해결합니다.

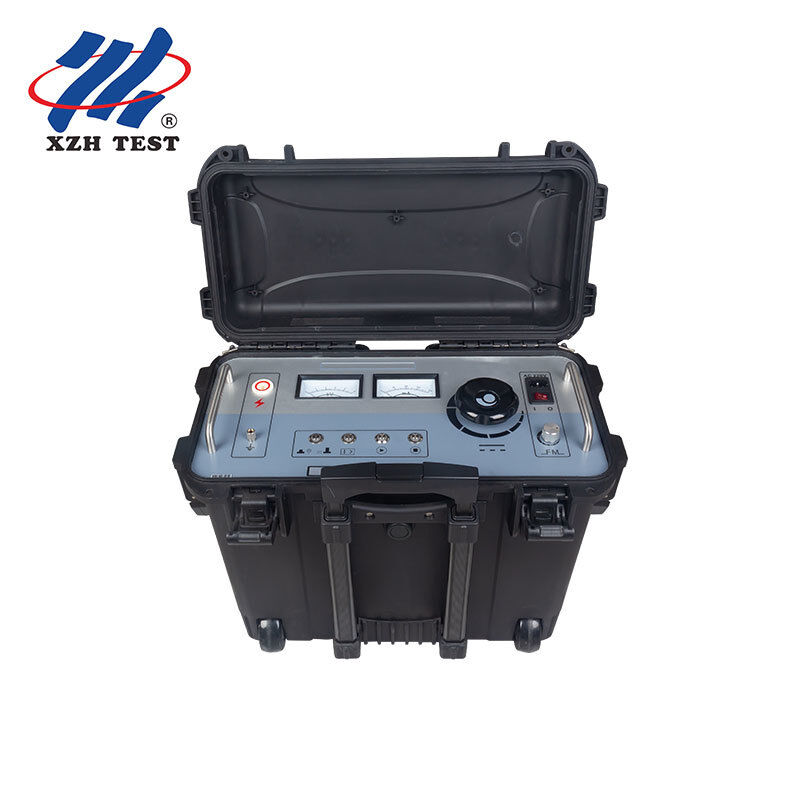

XHHD523L 전면 패널은 왼쪽에서 오른쪽으로 작동 흐름으로 구성되어 현장 배치 시 작업자 오류를 최소화합니다:

1. HV 출력 단자: 테스트 중인 케이블 외피에 대한 전용 DC 고전압 출력 연결
2. kV 전압계: 실시간 고전압 출력 표시
3. mA 전류계: 출력 전류 모니터링 — 내전압 테스트 중 비정상적인 누설 감지에 필수적
4. 시스템 퓨즈: 220VAC 전원 공급 장치 퓨즈 — 외부 소켓을 통해 사용자가 교체 가능
5. AC 전원 입력: 220VAC 기기 공급용 IEC 전원 소켓
6. 전원 스위치: I = AC 전원, 0 = 종료
7. 주파수 조정: 탐지 모드에서 펄스 출력 주파수 조정 (0.2Hz-5Hz 범위)
8. 전압 조정: 제로 위치 시작 — HV가 활성화되기 전에 완전히 시계 반대 방향이어야 합니다 (시작 버튼이 켜짐). 시계 방향으로 회전하면 출력이 0에서 10kV로 증가합니다.
9. HV 정지 버튼: HV 출력을 차단하고 자동 커패시터 방전을 트리거합니다. 출력이 안전하게 0이 되면 HV 표시등이 꺼집니다.
10. HV 시작 버튼: 전압 조정이 제로 위치에 있을 때만 유효합니다 (버튼이 켜짐). HV 출력을 활성화하려면 누르십시오.
11. 과전류 보호 스위치: 파란색 LED 켜짐 = 과전류 보호 활성, LED 꺼짐 = 보호 비활성
12. 모드 전환 버튼: 빨간색 LED = 내전압 모드, 녹색 LED = 고장 탐지 모드. 모드 간 원키 전환
13. 접지 기둥: 기기 접지 지점 — 작동 전에 검증된 스테이션 접지에 연결해야 합니다.

1. 분리 및 준비: 케이블 회로의 전원을 차단합니다. 테스트 중인 세그먼트의 양쪽 끝에 있는 크로스-본딩 링크 박스를 엽니다. 이렇게 하면 개별 평가를 위해 외피 세그먼트를 분리합니다. 상호 연결된 정상 세그먼트가 인접 세그먼트의 고장을 숨길 수 있으므로 필수적입니다.
2. 세그먼트 식별: 액세스 가능한 각 링크 박스에서 테스트할 외피 세그먼트를 식별합니다. 테스트 보고서에 대한 세그먼트 길이와 링크 박스 식별을 기록합니다.
3. DC 내전압 테스트: 절연된 외피 세그먼트에 XHHD523L을 연결합니다. 내전압 모드 (빨간색 LED)에서 GB50150-2006에 따라 10kV DC를 적용합니다. mA 미터를 모니터링하여 외피 열화를 나타내는 비정상적인 누설 전류를 확인합니다.
4. 고장 평가: 내전압 테스트가 통과하면 (누설이 사양 내에 있음) 결과를 기록하고 다음 세그먼트로 진행합니다. 외피가 실패하면 탐지 중에 참조할 누설 전류 수준을 기록합니다.
5. 모드 전환 및 탐지: 탐지 모드 (녹색 LED)로 전환합니다. 케이블 길이에 최적화된 주파수로 0-10kV 구형파 신호를 주입합니다. 링크 박스 사이의 케이블 경로를 따라 A-프레임 수신기를 배치합니다. 수신기의 마이크로 암페어 미터가 정확한 고장 위치로 안내합니다.
6. 발굴 및 수리: 단계 전압 방법은 일반적으로 1미터 반경 내에서 결함을 탐지합니다. 표시된 위치에서 발굴하고 외피 수리 (외피 재킷 패치 또는 케이블 조인트 교체)를 수행하고 DC 내전압 테스트를 반복하여 복구를 확인합니다.

수십 또는 수백 킬로미터의 110kV-500kV 케이블 회로를 담당하는 송전 자산 관리자에게 외피 상태 데이터는 단순한 테스트 결과가 아니라 향후 유지 보수 지출의 선행 지표입니다. 외피가 손상된 케이블은 스크린 부식, 가능한 스크린 파손 및 최종 강제 정전으로 이어지는 카운트다운에 있습니다. XHHD523L은 상태 기반 유지 보수 전략을 가능하게 합니다:

• 기준 시운전 데이터: 인계 시 모든 신규 케이블 회로에 대한 외피 무결성 기준선을 설정합니다. 모든 향후 예방 유지 보수 테스트에 대한 참조를 생성합니다.
• 예약된 예방 테스트: 운영 중인 회로에 대한 연간 또는 격년 외피 내전압 테스트는 고장 임계값에 도달하기 전에 열화 추세를 감지합니다.
• 표적 수리: 외피 결함이 식별되면 전체 케이블 섹션을 교체하는 대신 정확하게 탐지합니다. 무작위 발굴 또는 전체 케이블 교체에 비해 수리 비용을 한 자릿수 이상으로 줄입니다.
