휴대용 전력 HV 지하 케이블 껍질 결함 지점 탐지

도시 네트워크 변환이 완전히 전개되면서 많은 전력 공급 기관, 건설 당사자, 심지어 설계 단위가 처음으로 110kV XLPE 케이블을 발견했습니다.시간적 제약과 경험이 부족해서, 많은 케이블은 저항 전압 테스트 (10kV / 1min) 를 통과하지 못했습니다.

현재, 대부분의 외부 껍질은 HDPE 껍질 재료로 만들어졌으며, 공장에서 DC 25kV / 5min 저항 전압 테스트를 통과했으며 누출 전류는 수십 μA에 이르기까지 낮습니다.따라서, 설치 후의 결함 대부분은 토양 채우기 및 덮기를 포함한 설치 과정에서 외부 힘의 손상으로 발생합니다. 운영 후의 결함에는 일반적으로 개미 물린 것이 포함됩니다.토착 상자 안의 물· 원래의 결함의 악화; 습기가 지식 철도의 양분 된 부분에 침투하여 단열 저항을 감소시킵니다.때로는 케이블이 너무 깊게 묻혀 있거나 주변 환경이 복잡하기 때문입니다., 그래서 그것은 위치 매우 어렵습니다, 그리고 몇 가지 결함이 수 년 후에 해결 될 수 없습니다, 작업에 숨겨진 위험을 남겨.

고전압 케이블 외부 껍질 결함 감지기의 출력 전압은 10KV 이하입니다.교차 상호 연결 시스템에 적합한 케이블 외부 껍질 전달 시험 및 예방 시험과 케이블 외부 껍질의 결함 위치를 포함하여.

신속하고 정확하게 숨겨진 위험을 찾아10kV-500kV원핵 및 3핵 고전압 및 초고전압 케이블외부 껍질의 지식 결함 및 큰 누출 전류동시에, 그것은 고밀도 폴리에틸렌과 폴리바이닐 클로라이드 케이블 외부 껍질에 5kV-10kV를 수행 할 수 있습니다.1 분 DC 전압 테스트를 견디기10kv-500kv 단일 코어 및 3 코어 고전압 및 초고전압 케이블 운영 장치의 케이블 장비의 유지 보수에 필요한 특수 도구입니다.초고압 케이블 엔지니어링 회사, 그리고 다양한 전력 전송 및 변환 엔지니어링 회사.

주요 특징

1 과전류, 과전압, 과열 자동 보호 기능

2 제로 시작 보호로 더 안전하고 더 신뢰할 수 있습니다.

3 독특한 자기 방출 설계, 높은 전압 출력이 끊어질 때까지, 높은 전압 자체는 0이 될 것입니다.

4 전류와 전압 두 개의 포인터 미터 디스플레이와 함께 직관적이고 명확합니다.

5. 위치 모드와 용압 모드를 견딜 수 있는 한 키 스위치, 편리하고 빠른;

6 테스트 범위에는 맹점이 없습니다.

7수신기의 감도가 조절이 가능하여 위치 설정에 더 편리합니다.

8 초전류 보호 스위치 기능, 저항 전압 모드 및 위치 모드가 사용하기 편리합니다.

기술 데이터

1 입력 전압: 220V (± 10%), 50Hz (± 2Hz);

2 출력 전압: 0 ~ 10kV (사각형 파동) 조절 가능

3 출력 전류: 0~200mA

4 출력 용량: 2kVA

5 주파수 조절: 최소 0.2Hz, 최대 5Hz (범위 조절)

기기의 구성

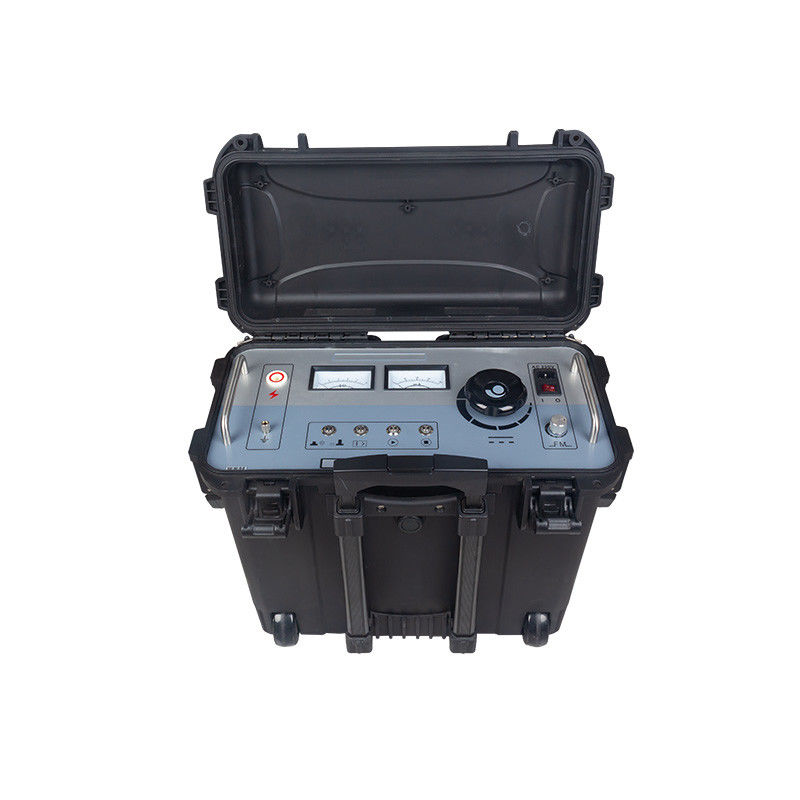

1 케이블 외부 껍질 결함 탐지 장치: 결함 위치 또는 저항 전압 테스트를 위한 장치

2 고전압 연결선: 호스트의 고전압 출력 끝과 테스트 중인 케이블 코어를 연결합니다.

3 전원 케이블: 기기의 작동 전원 케이블

4 수신기: 결함이 발견될 때 신호를 수신하는 장치

5 피지: 8A 피지, AC220V 전원 공급 시스템 백업 피지 사용

6 지상선: 기기의 지상선

7 수신 클램프: 수신 클램프

8 하위 랙: 단계 전압 방법에서 사용됩니다.

포장 목록

운영 인터페이스 소개

①고전압 출력: 전속 고전압 출력 단말기

②전압계: 고전압 출력 전압을 표시하는 kV 미터

③Ammeter: mA 미터를 나타내는 출력 전류

④피지 소켓: 220VAC 전원 공급 시스템의 피지 소켓이 설치된 장소

⑤전원 소재: 기기의 작동 전원 공급 장치, 220VAC 연결 포트

⑥전원 스위치: "I gear"는 AC220V 전원 공급을 사용하여 시스템에 전원을 공급합니다. "0 gear"는 종료됩니다.

⑦포지셔닝 모드에서 주파수 조절: 포지셔닝 모드에서 펄스 출력 주파수를 조정합니다.

⑧전압 조정: 장치를 시작 한 후, 먼저 끝으로 시계 반대 방향으로 손잡이를 돌려야 합니다. 고전압 시작 버튼 빛이 켜면 시작 버튼을 누르십시오.그리고 그 다음 작은에서 큰 출력 고전압을 증가 시계의 방향으로 조정, 그리고 출력 고전압이 큰에서 작은로 감소하도록 시계 반대 방향으로 조정;

⑨고전압 정지 버튼: 테스트가 완료되거나 이상 현상이 발생하면 이 버튼을 누르면 고전압 출력을 차단하면 고전압 조명이 꺼집니다.정지 버튼 빛은 고전압 출력이 있음을 표시합니다, 만약 꺼진다면 고전압 출력이 없다는 뜻입니다.

⑩고전압 시작 버튼: 시작 버튼 빛이 켜지면, 전압 출력이 0 위치에 있음을 의미합니다. 시작 버튼이 켜지면 시작 버튼이 유효합니다.전원 스위치를 켜면 시작 버튼 빛이 켜지지 않는 경우전압 조정 단추는 반 시계 방향으로 조명이 켜질 때까지 조정합니다. 조명이 켜지면 이 키를 누르면 장치를 작동시키고 고전압 출력을 생성합니다.

⑪초전류 보호 스위치: 파란색 빛이 켜지면 초전류 보호 장치가 켜지고 파란색 빛이 꺼지면 초전류 보호 장치가 꺼집니다.

⑫포지셔닝/레지스트 전압 기능 스위치 버튼: 빨간색 신호등이 켜면 레지스트 전압 기능이고 녹색 신호등이 켜면 포지셔닝 기능입니다.

⑬가어딩 컬럼: 기기 가어딩 포인트, 안전 보호

1마이크로 앰퍼 미터: 신호의 크기와 방향을 나타냅니다.

2신호: 신호의 입력 인터페이스는 A 프레임 또는 수신 클램프를 연결하는 데 사용됩니다.

3제로 조정: "I" 모드에서 조정 신호의 참조 기지; "II" 모드에서는 작동하지 않습니다.

4조정: 입력 신호의 진폭을 조정;

5변속기 전환기: 0 변속기는 정지 상태를 의미합니다.

"I" 파일은 단계 전압 테스트 모드와 수신 클램프 테스트 모드에서 사용할 수 있습니다.

약한 입력 신호 (내쪽에 증폭 회로) 를 가진 시험 환경에 적합합니다.

‧II‧ gear는 단계전압 테스트 모드에서만 사용할 수 있습니다.

강한 입력 신호가 있는 시험 환경에 적합합니다 (내용에는 증폭기 회로가 없습니다);

현장 테스트
