머레이 브리지 케이블 껍질 결함 사전 위치기 XHHG521A 7500V 고 정밀 단 케이블 테스트를위한 맹면 부위가 없습니다.

타임 도메인 반사계 (TDR) 케이블 결함 탐지기는 케이블 아래로 펄스를 전송하여 결함 지점에서 반사되는 데 걸리는 시간을 측정하여 작동합니다.이 방법은 중간 스펜 결함에 잘 작동하지만 고유 한 제한을 가지고 있습니다: 전송 된 펄스는 측정이 이루어지기 전에 물리적으로 결함으로 이동하고 돌아야합니다. 결함이 테스트 끝에서 몇 미터 이내에있을 때,또는 단지 수십 미터의 짧은 케이블에, 반환 펄스는 TDR의 수신기가 초기 전송에서 회복하기 전에 도착실명 영역.

XHHG521A는 이 한계를 완전히 제거합니다.머레이 브릿지 원리에 기초하여 높은 잠재력에서 작동하는 정밀 저항 브릿지최소한의 케이블 길이가 없고, 실종된 영역도 없고, 케이블 종점 근처에는 모호함이 없습니다.

1. 브릿지 설정:XHHG521A는 두 개의 팔로 균형 잡힌 Wheatstone 브릿지를 형성합니다. 하나는 테스트 중인 케이블을 포함하고 (실점 단계와 반환 경로) 다른 하나는 정밀 검정 된 잠재 미터를 포함합니다.다리는 높은 전력 (7500V까지) 에 전원을 공급하여 높은 저항 장애를 측정 가능한 전도 상태로 분해합니다.
2. 균형 조정:오퍼레이터는 출력 전류를 조정합니다 (최적 인 갤바노미터 감도를 위해 5 ∼ 40 mA가 권장됩니다), 그 다음 브릿지를 나타내는 갤바노미터 nulls ∼ 평형화 될 때까지 잠재미터를 변화시킵니다.균형, 역량 측의 저항 비율은 회전 경로에 결함 케이블 섹션의 저항 비율과 같습니다
3. 자동 계산:균형 잡히면 마이크로 컨트롤러는 전 입력된 케이블 길이를 사용하여 전력계량 비율을 결함 거리로 변환합니다. 결과는 직접 표시됩니다.파동 형태 해석이 없습니다.
4. 왜 7500V가 중요할까요?묻힌 케이블의 껍질 결함이 종종 10kΩ에서 여러 MΩ의 고 저항 누출 경로로 나타납니다.7500V 무부하 전압은 이러한 저항을 5~40 mA 평형 전류에서 안정적인 전도로 분해하기에 충분합니다., 낮은 전압 오hmmeter에 오픈 회로로 보이는 결함에도 정확한 브릿지 균형을 가능하게
5. 4단계 측정:XHHG521A는 두 개의 코어 고전압 케이블을 통해 켈빈 (네 개의 유선) 측정 토폴로지를 사용합니다. 전압 감지 및 전류 운반 경로는 기기에서 분리됩니다.기존의 2선 교량에서 체계적인 오류를 일으킬 수 있는 납 저항을 제거하는 것

• 저전력 제어판:모든 운영자 제어 장치, 디스플레이 및 잠재력 측정 인터페이스가 지상 잠재력으로 유지됩니다.고전압 소스와 브릿지 회로는 분리 된 격리 부문에 포함됩니다. 운영자는 증가 된 잠재력에서 어떤 표면에도 결코 닿지 않습니다.
• 제로 위치 보호:높은 전압은 전압 조절기가 최소 설정에 없으면 전원을 공급 할 수 없습니다

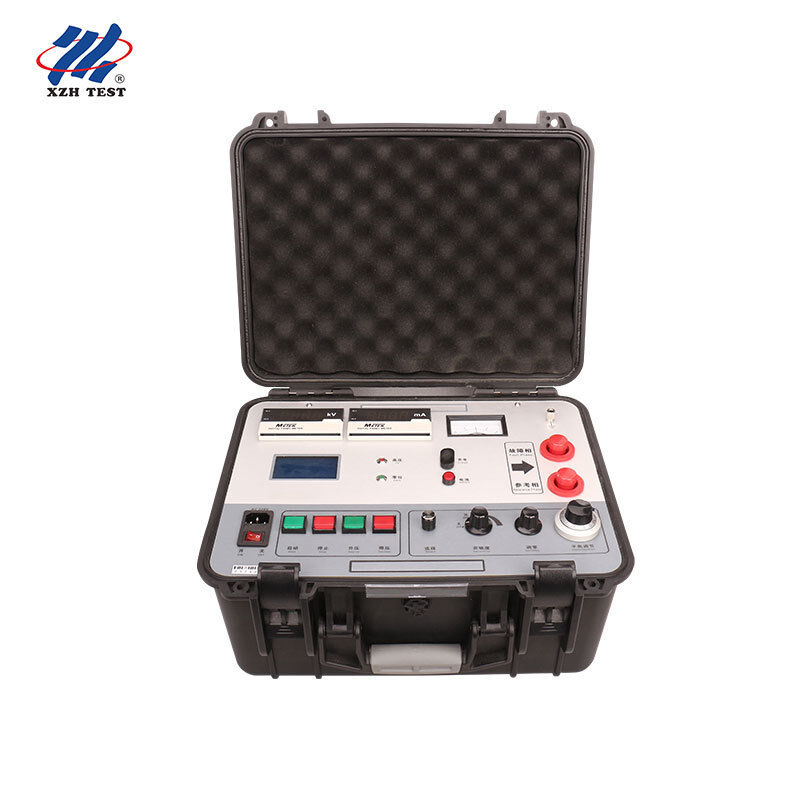

• 통합 보호 케이스:고전압 소스와 브릿지는 현장 운송을 위해 지정 된 단일 휴대용 보호 장에 배치됩니다. 노출 된 HV 배선 또는 현장에서 상호 연결 할 수있는 별도의 모듈이 없습니다.
• 조절 가능한 출력:전압은 R형 트랜스포머와 함께 버튼으로 제어되는 전기 조절기로 조절됩니다. 0에서 7500V까지 부드럽고 단계없는 조정. 균형 측정이 완료되면전압을 0으로 낮추고 안전하게 끊어

1. 격리하고 확인:케이블을 양쪽 끝의 모든 장비에서 분리합니다. 단열 저항 검사기를 사용하여 결함 단계를 확인합니다. 올바른 브릿지 전류를 설정하는 데 도움이되는 저항 값을 확인합니다.
2. 다리를 연결해XHHG521A의 두 코어 HV 케이블을 연결: 한 코어 고장 선도자, 다른 반환 경로 (건강 단계 또는 케이블 방호) 에
3. 케이블 길이를 입력합니다:전면 패널 컨트롤을 사용하여 미터로 전체 케이블 길이를 입력. 도구는 자동 거리 계산을 위해이 값을 저장
4. 에너지와 균형:정전압은 고장이 안정적인 전류로 진행될 때까지 증가합니다. (추천되는 전력 5~40 mA)galvanometer nulls까지 전력계를 조정 √ 도구 자동으로 계산하고 결함 거리를 표시
5. 전력을 제거하고 확인합니다.전압을 0으로 낮추고 연결을 끊고 결과를 기록합니다. 중요한 측정에 대해 케이블 반대쪽 끝에서 확인합니다. 두 거리 판독은 전체 케이블 길이에 합쳐져야합니다.
