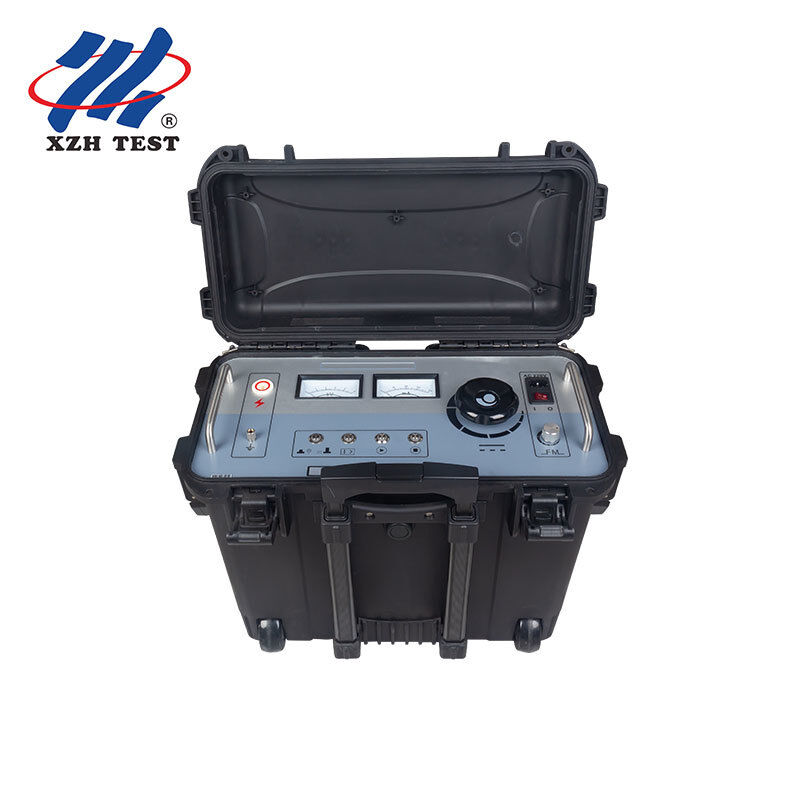

500kV 케이블 외피 고장 탐지기 XHHD523L (10kV-500kV 고압 케이블 외피 시험 및 지락점 탐지용)

110kV 이상인 고전압 XLPE 전력 케이블에서는 외부 껍질이 첫 번째 방어 라인입니다.HDPE 재료로 제조되어 공장에서 DC 25kV/5min에서 수십 마이크로 앰프의 누출 전류로 테스트되었습니다.그러나 케이블이 땅에 놓이면, 현실은 설치 중에 후반 충전 손상, 수 년 동안 작동한 후 개미 침투,토착 상자에서 물의 침입, 그리고 세 분기 관절의 기계적 스트레스는 점진적으로 껍질의 무결성을 손상시킵니다.

껍질이 고장 났을 때, 금속 스크린은 땅 습기에 노출되어 진열을 일으키고 결국 스크린이 고장납니다.기존의 결함 탐지 방법은 conductor-to-conductor 또는 conductor-to-ground 결함을 위해 고안된 것이 아니라, 이 sheath-to-ground 결함을 안정적으로 탐지할 수 없습니다.XHHD523L는 이 공백을 메우기 위해 고전압 펄스를 껍질 층에 전달하고 단계 전압 방법을 사용하여 누출 지점을 정확하게 찾습니다.

XHHD523L에는 두 가지 검출 방법을 위해 설계된 전용 수신 장치가 포함되어 있습니다.

A-프레임 하위 랙은 케이블 경로를 따라 정기적으로 배치됩니다.수신기는 두 개의 지상 프로브 사이의 전압 경사를 측정합니다., 표면에서 미터 반경 안에 껍질 결함을 정확하게 파악합니다.

케이블 경로 추적 및 토지 탐사 장치 삽입이 실용적이지 않은 지역에서의 껍질 결함 사전 위치 (암층 표면, 바위 지형), 수신 클램프는 인덕티브로 케이블에 연결됩니다.신호 강도 변동을 감지하여 결함 구역을 나타냅니다..

1. 제로 시작 잠금:높은 전압은 전압 조절 단추가 시계 반대 방향으로 완전히 설정되지 않는 한 전원을 공급할 수 없습니다.시작 버튼은 0 위치가 확인 될 때만 켜집니다
2. 자동 방출:고전압 출력이 종료 될 때 Stop 버튼 또는 전원 중단으로 내부 회로는 자동으로 잔류 전하를 0으로 흘립니다. 수동 방출 절차가 필요하지 않습니다.
3. 초전류 보호:파란색 LED 표시기와 전류 과잉 보호 스위치. 활성화되면 출력 전류가 안전 한계를 초과하면 시스템이 자동으로 작동합니다.
4. 초전압 보호:내부 전압 클램핑은 출력이 모든 운영 조건에서 10kV 최대 등급을 초과하는 것을 방지합니다.
5. 초온보호:열 센서는 내부 온도를 모니터링하고 안전한 작동 한계가 초과되면 HV 출력을 비활성화합니다.
6. 토양화 된 격리:기기 제어 컬럼은 작동하기 전에 스테이션 지구에 연결되어야 합니다. 모든 내부 보호 회로에 대한 검증된 안전 참조를 제공합니다.
7. 이중 아날로그 미터 모니터링:독립적인 kV 및 mA 미터는 실시간, 명확한 판독을 제공합니다. 밝은 햇빛에서 디지털 디스플레이 지연 또는 모호함이 없습니다.
8. 8A 시스템 퓨즈:접근 가능한 후방 패널 피질은 AC 입력 회로에 대한 최종 과류 보호를 제공합니다

1. 껍질 단열 평가:케이블 껍질에 주 유닛을 연결. DC 저항 모드 (붉은 표시기) 를 선택. 10kV DC를 적용하고 mA 미터를 모니터링
2. 오류 확인:누출 전류가 높아지면, 뚜?? 은 지각 결함이 있습니다.
3. 모드 전환:모드 전환 버튼을 누르면 녹색 표시기가 위치 모드를 확인합니다. 케이블 길이와 매장 깊이에 따라 출력 주파수 (0.2Hz-5Hz) 를 조정합니다.
4. 단계 전압 정지:A-프레임을 케이블 경로를 따라 배치하면 수신기의 마이크로-암페어 미터는 신호 강도가 증가하고그리고 정확한 결함 위치에서 null
5. 마크와 수리:표면에 정확한 위치를 표시하십시오. 결함은 일반적으로 사전 위치없이 수 십 미터 경굴에 비해 1 미터 표적 발굴 내에서 액세스 할 수 있습니다.
6. 수리 후 검증:껍질 수리 후, 케이블을 다시 활성화하기 전에 껍질의 무결성을 복원 확인 DC 견딜 테스트를 반복
