| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE, ISO |
| 모델 번호: | XHSB505B |

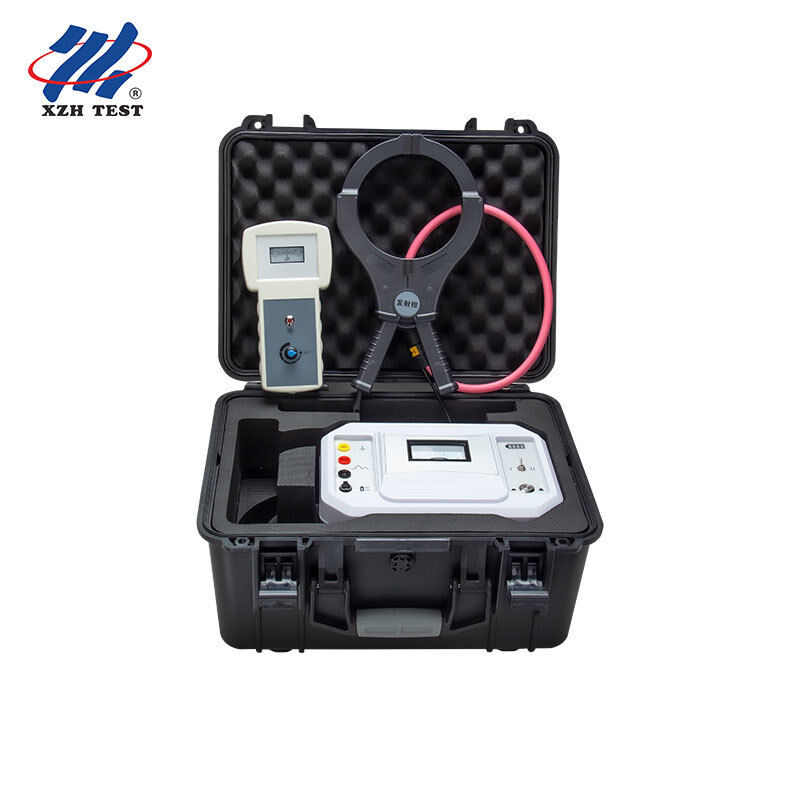

이 케이블 식별기는 전력 케이블 엔지니어 및 전력 산업 종사자들이 케이블 식별 문제를 해결할 수 있도록 특별히 설계되었습니다. 작동 원리는 송신기가 식별할 케이블에 정기적인 펄스 신호를 출력하여 케이블을 따라 전송된 신호와 일치하는 유도 신호를 생성하는 것입니다. 수신 클램프와 수신기는 신호를 변환, 감지 및 식별하며, 수신기에 표시되는 진폭, 펄스 수 및 극성을 관찰함으로써 트렌치 내 여러 케이블 중에서 대상 케이블을 식별할 수 있습니다. 이 제품은 활선 케이블 식별 및 비활선 케이블 식별 기능을 모두 갖추고 있어 전력 건설 현장에서의 다양한 케이블 식별 요구를 충족합니다. 송신기, 송신 클램프, 수신기 및 유연한 수신 클램프로 구성됩니다.
| 매개변수 | 사양 |
|---|---|
| 기능 | 특수 펄스 신호 방출, 출력 상태 표시, 배터리 표시, 과열 보호, 단락 보호 |
| 전원 공급 장치 | 12.6V 5200mAh 대용량 충전식 리튬 배터리, 4시간 이상 연속 작업 |
| 출력 모드 | 비활선 식별을 위한 직접 연결; 활선 식별을 위한 송신 클램프 커플링 |
| 방출 주파수 | 800Hz 펄스 신호 |
| 펄스 주기 | 그룹당 2.75초 |
| 출력 전압 | 레벨 I: 145V; 레벨 II: 240V (±10%) |
| 출력 전류 | 0 ~ 10A (순간 평균, ±10%) |
| 테스트 리드 | 빨간색 및 검은색 악어 클립 리드, 각 1.5m |
| 송신 클램프 크기 | 320 × 180 × 35 mm, 죠 φ105mm, 케이블 3m |
| 송신기 크기 | 268 × 193 × 100 mm |
| 작동 온도 | -20 °C ~ 55 °C |
| 보관 조건 | -20 °C ~ 40 °C, ≤95% RH, 결로 없음 |
| 충전기 | 12.6V 1A DC 충전기 |
| 매개변수 | 사양 |
|---|---|
| 기능 | 활선 케이블 식별, 비활선 케이블 식별 |
| 전원 공급 장치 | 7.4V 2200mAh 충전식 리튬 배터리, 5시간 연속 작업 |
| 디스플레이 | 3.2인치 컬러 LCD 화면 |
| 신호 보정 | 송신 신호를 보정합니다. 보정 후 게인이 잠기며, 다른 케이블의 경우 다시 보정해야 합니다. |
| 방향 인식 | 송신 클램프, 수신 클램프 및 부하 신호는 동일한 방향이어야 합니다. |
| 식별 결과 | 진폭, 펄스 수 및 극성이 모두 "√"를 표시하고 상태 표시줄에 "대상 케이블"이 표시됩니다. |
| 감지 범위 | 비활선: 0 Ω ~ 2.5kΩ; 활선: 0 Ω ~ 20 Ω |
| 게인 조정 | 1 ~ 8단계 조절 가능 |
| 유연한 수신 클램프 | Rogowski 코일, 리드 약 2m, 내부 직경 약 200mm |
| 수신기 크기 | 240 × 100 × 36 mm |
| 작동 온도 | -20 °C ~ 55 °C, 80% RH 미만 |
| 충전기 | 8.4V 1A 충전기 |
