| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE/ISO |
| 모델 번호: | XHHD530M |
XHHD530M는 전문적인 수준의 묻힌 케이블 결함 탐지 도구입니다. 전력, 방송, 통신 부처, 산업 시설,그리고 농촌 전기화 유지보수 팀그것은 직접 묻힌 장갑 케이블 라인을 포함하여 지하 케이블을 위치하고 최소한의 발굴로 결함을 정확하게 식별하기 위해 제작되었습니다.
이 장비는 케이블 방향, 정확한 지하 위치, 대략적인 매장 깊이, 지질 누출 결함 및 부서진 코어 결함 등 다양한 결함 유형을 감지합니다.다양한 지형 조건에서 안정적으로 작동합니다., 시멘트 도로, 벽돌과 돌 표면, 아스팔트 도로, 심지어 건물 벽에 내장 된 케이블.지상 상의 방수 가이어와 케이블도 적절한 탐지 방법을 사용하여 테스트 할 수 있습니다..

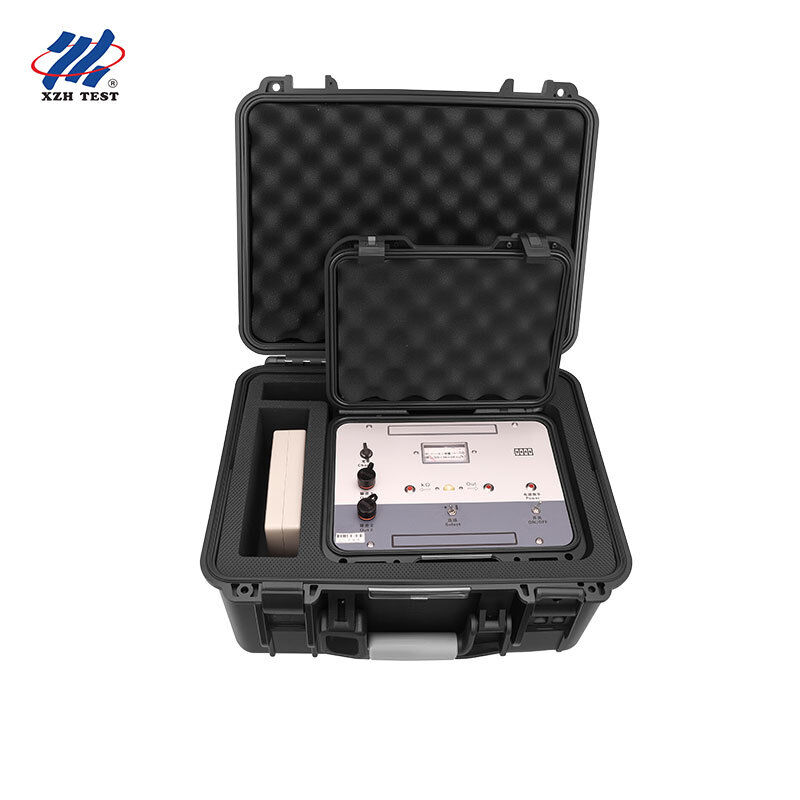

시스템에는 신호 송신기, 신호 수신기, 탐사기, 삽입 막대 및 연결 액세서리가 있습니다. 송신기 및 수신기 모두 컴팩트하고 구조적으로 최적화되어 있습니다.그리고 미학적으로 세련된이 도구는 높은 감수성, 동기화된 음향 계측기 표시를 통해 우수한 반 간섭 능력, 편리한 단일 운영자 작동, 그리고 빠른,정밀 결함점 위치.
| 이중 모드 탐지 하나의 계기로 인덕션 메소드 (공간 자기장 수거) 와 삽입 메소드 (지상 잠재 차이 측정) 를 결합합니다.묻혀있는 케이블 결함 시나리오의 전체 스펙트럼을 포함합니다.. |
내장된 KΩ 측정 통합 된 단열 저항 측정 기능은 별도의 멀티미터 또는 메고엄미터의 필요성을 대체합니다검출을 시작하기 전에 단장). |
| 이중 감수성 수신기 동기화 된 음향 미터 시각 표시와 함께 높은 / 낮은 감도 전환은 강한 신호와 약한 신호 환경 모두에서 명확한 신호 해석을 보장합니다. |
출력 2 고전류 터미널 전력 소비를 최소화하면서 효율성을 높이는 금속 단회로 결함 검출을 위한 전력 1-5A 정점 펄스 출력 |
| 높은 반 간섭 수신된 신호는 220kV 고전압 송전선 아래에서 직접 작동할 때에도 명확하고 안정적으로 유지되며, 전력 복도 환경에서 신뢰할 수 있는 검출을 보장합니다. |
다중 검증 방법 측면 대칭, 가로 교차, 적재적 원 및 X 타입 검증을 포함하여 17+ 현장 검증 검출 및 검증 기술을 지원합니다. |
| 탐지 범위 확장 효율적으로 케이블 길이 3km까지의 결함을 감지하고 실제 현장 경험은 1-5km를 초과합니다. |
휴대용 현장 준비 설계 완전한 키트는 견고한 운송 케이스에 약 5kg를 무게하며 단 한 명의 운영자가 최소한의 설치 시간에 배치 할 수 있습니다. |
| 매개 변수 | 사양 |
|---|---|
| 출력 신호 형태 | 펄스 기간 1.34 ± 0.15ms, 폭 0.2 ± 0.1ms, 간헐 기간 1.8 ± 1s |
| 출력 전압 (높은 범위) | > 1000Vp-p |
| 출력 전압 (중간 범위) | > 60Vp-p |
| 출력 전압 (하위 범위) | > 30Vp-p |
| 출력 2 터미널 | 피크 펄스 단회로 전류 1-5A |
| 펄스 전력 | > 2.5W (대역량 부하 80kΩ) |
| KΩ 측정 | 0-∞ 범위를 확인합니다. 연속성, 단속, 혼합 및 지상 누출 저항 |
| 전원 공급 | 8.4V 재충전 배터리 |
| 매개 변수 | 사양 |
|---|---|
| 수신된 신호 형태 | 펄스 기간 1.36 ± 0.15ms, 폭 0.2 ± 0.1ms, 간헐 기간 1.8 ± 1s |
| 감수성 설정 | 높은 / 낮은 선택 |
| 표시 | 동기화된 음향 출력으로 아날로그 미터 (± 방향) |
| 전원 공급 | 6V (4 x AA 배터리) |
| 매개 변수 | 사양 |
|---|---|
| 누출 오류 정확도 (≤500kΩ) | < 0.2m (입기 방법, 길이 ≤3km, 깊이 ≤2m) |
| 부러진 핵 결함 정확성 | < 0.4m (길이 ≤1km, 깊이 ≤2m, 좋은 단열) |
| 실제 탐지 범위 | 1-5km를 초과할 수 있습니다. |
| 반 간섭 | 220kV 송전선에서 안정적인 작동 |
| 운영 조건 | 환경 온도 -15°C ~ +55°C 대기압 86~108kPa |
인덕션 방법전자기장 원리에 근거하여 케이블로 전송되는 펄스 신호는 주변 공간에 자기장을 만듭니다. 탐사선은 이 공간 필드 신호를 감지합니다.수신기로 증폭되어 청각음과 시각 미터 오브렉션으로. 소리 강도와 바늘 흔들림 진폭을 모니터링함으로써, 운영자는 케이블 방향, 대략적인 결함 구역, 정확한 지하 위치, 기본 묻기 깊이를 결정합니다.
삽입 방법- 파동 신호가 묻힌 선으로 전송되면 케이블 경로와 결함 지점 위의 지표면에서 규칙적인 전기장이 형성됩니다.두 삽입 막대기 이 분산 필드의 두 점 사이의 잠재적 차이를 측정수신기는 신호를 시각 계측기 기울기 (영향/영향) 및 음향 출력으로 증폭합니다. 바늘 방향과 스윙 진폭을 관찰함으로써,정확한 지하 위치와 정확한 결함 지점이 정확하게 결정됩니다..
이 기기는 17+개의 실무 검증된 검증 기술을 지원합니다.X형 확인, 앞으로 대칭 방법, 두 시간 위치 방법, 짧은 거리 방법, 그리고 단단한 표면에 대한 습화 방법.
| - 아니 | 항목 | 큐티 | 언급 |
|---|---|---|---|
| 1 | 송신기 | 1 | KΩ 측정 기능이 있는 신호 소스 |
| 2 | 수신기 | 1 | 음계 표시와 함께 두 번째 민감도 |
| 3 | 탐사 | 1 | 인덕션 방식의 공간 자기장 집어용 |
| 4 | 론드 헤드 | 1 | 대체 탐지 끝 |
| 5 | 삽입 막대기 (붉고 검은색) | 2 | 삽입 방법의 잠재적 차이 측정 |
| 6 | 연결 라인 | 2 | 신호 및 지상 연결 케이블 |
| 7 | 충전기 | 1 | 송신기 배터리용 |
질문: 인덕션 방법과 삽입 방법의 차이점은 무엇입니까?
인덕션 방식은 탐사선을 사용하여 전력 전하 케이블 주위에서 생성되는 공간 자기장을 캡처합니다.그리고 대략적인 파열 구역을 찾아내기삽입 방법은 두 개의 삽입 막대기를 통해 지표면 잠재적 차이를 측정하여 <0.2m의 정확도로 정확한 결함 지점을 확인할 수 있습니다.그들은 완전한 작업 흐름을 제공합니다: 거시 스캔을 위한 인덕션, 정점 검증을 위한 삽입.
질문: 내장된 KΩ 측정 기능이 현장에서 어떻게 도움이 될까요?
검출을 시작하기 전에 KΩ 측정 기능은 운영자가 각 선도자와 지상 사이의 단열 저항을 측정할 수 있도록 합니다.고장 유형을 직접 결정하는 경우 (≤20kΩ), 고 저항 지상 장애 (20-500kΩ) 또는 고립 된 깨진 코어 장애 (> MΩ).이것은 별도의 멀티미터 또는 메고엄미터의 필요성을 제거하고 처음부터 올바른 탐지 방법과 송신기 출력 설정을 보장.
Q: XHHD530M는 콘크리트나 아스팔트 표면 아래의 결함을 감지할 수 있나요?
예. 시멘트 도로, 아스팔트, 벽돌, 돌과 같은 단단한 표면에서는 습화 방법을 사용합니다.천) 을 사용하여인덕션 방법은 지표 접촉 없이 작동하여 모든 표면 유형 위에 초기 스캔을 허용합니다.
질문: 악기는 어떻게 잘못된 신호와 유령 결함 지점을 처리합니까?
XHHD530M는 수십 년의 현장 경험에서 개발된 17+ 가지 검증 방법을 지원합니다.불평등한 무덤을다중 방법의 교차 검증은 발굴이 시작되기 전에 확인된 결함 지점이 진짜임을 보장합니다.
Q: 최대 탐지 범위와 깊이는 무엇입니까?
도구는 실무 현장 조건에서 <0.2m 위치 정밀도에서 2m 묻기 깊이를 가진 케이블 길이 3km까지 결함 검출을 위해 등급입니다.많은 사용자들은 2-3m의 깊이에서 5km 이상에서 효과적인 검출을보고합니다.토양의 구성과 고장 저항성 특성에 따라
Q: XHHD530M은 고전압 전력선 근처에서 작동할 수 있나요?
그래요, 장치는 높은 반 간섭 능력을 가지고 있으며 220kV 송신선 아래에서 직접 작동할 때에도 명확하고 안정적인 신호 수신을 제공하는 것이 현장에서 입증되었습니다.동기화된 어쿠스틱 미터 표시는 전자기 소음에 영향을 받지 않는 이중 확인을 제공합니다..
질문: 어떤 보증과 지원이 포함되어 있습니까?
평생 기술 지원과 함께 제조 결함에 대한 12 개월 표준 보증. CE 및 ISO 인증. 각 키트에는 송신기, 수신기, 탐사, 삽입 막대, 연결 케이블,충전기, 그리고 견고한 운송 케이스에 사용 설명서 현장 교육 및 확장 된 보증 옵션은 요청에 따라 제공됩니다.
제품 품질 문제, 평생 유지 보수 및 기술 지원에 대한 12개월 무료 보증. CE 및 ISO 인증. 기술 문의는 일반적으로 24시간 이내에 응답됩니다.요청에 따라 현장 시공 및 운영자 교육이 가능합니다..
