전력 회사, 케이블 테스트 계약업체 및 현장 유지보수 팀을 위해 설계되었습니다.

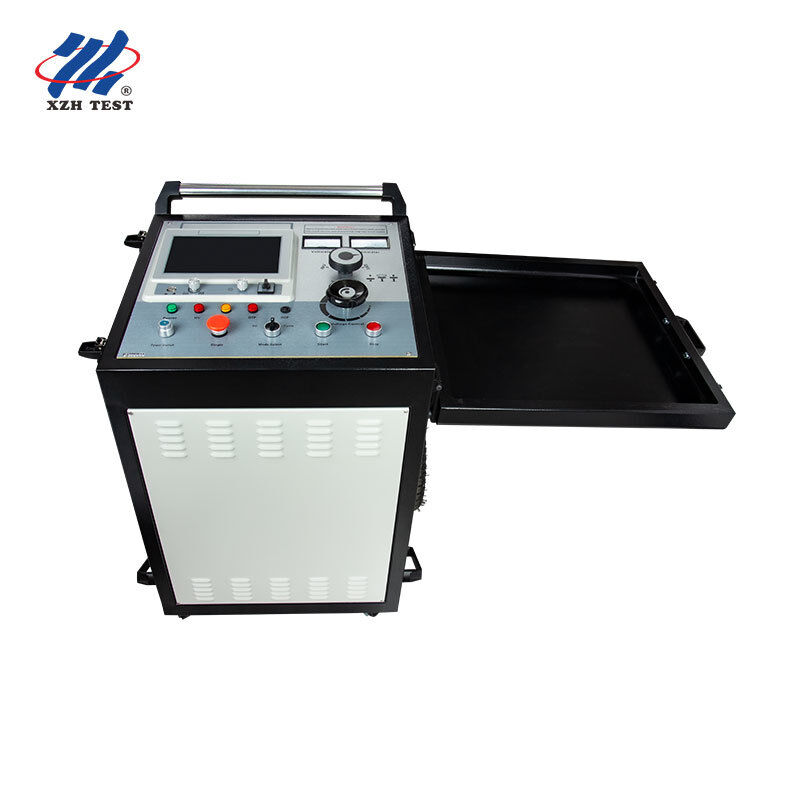

XHHV535-4TSB는 완전 통합형 케이블 고장 위치 시스템으로, 10.1인치 터치스크린 TDR 케이블 고장 테스터와 32kV/2048J 고전압 펄스 발생기를 하나의 인체공학적 트롤리 플랫폼에 결합했습니다. 저전압 펄스, 고전압 섬락, 8회 다중 펄스 테스트 방법을 지원하며, 이 시스템은 35kV 이하 정격의 전력 케이블에서 저항성 고장부터 섬락 고저항 고장까지 모든 것을 처리합니다. DL/T846-2016 및 DL/T474-2017 표준을 완벽하게 준수하며, 하나의 이동식 현장 준비 솔루션으로 여러 개의 개별 장비를 대체합니다.
| 임펄스 고전압 | 3단계: 0∼32kV / 0∼16kV / 0∼8kV |
| 내장 커패시터 | 3단계: 4μF/32kV, 16μF/16kV, 64μF/8kV |
| 방전 에너지 | 2048J |
| HV 측 전류 | 0∼60mA |
| 고전압 정확도 | 2.5급 |
| 출력 극성 | 음극성 |
| 최대 전력 | 2000W |
| 충격 시간 | 자동 ∼7초 사이클; 수동 임의 |
| 과전류 보호 | 9A (>5초) 저전압 측 |
| 과열 보호 | 105°C |
| 작동 전원 공급 장치 | AC 220V ±10% / 50Hz |
| 샘플링 주파수 | 1MHz∼400MHz |
| 거리 범위 | ≥120km (10가지 선택 가능한 범위) |
| 최소 해상도 | 0.07m |
| 테스트 블라인드 존 | ≤10m |
| 저전압 펄스 | 300V ±15%, 8가지 펄스 폭 |
| 측정 오차 | ≤ ±(0.5% × L + 1m) |
| 디스플레이 | 10.1인치 TFT 터치스크린, 1024×600, 280 니트 |
| 배터리 | 10.4Ah 리튬, 2시간 충전, 5시간 이상 작동 |
| 작동 온도 | -20°C∼+65°C, 90% RH |
도시 배전망
35kV 이하 지중 케이블의 완전한 고장 위치 워크플로우: 내장 메거옴미터를 통한 고장 진단 → 다중 펄스 TDR을 이용한 사전 위치 파악 → 음향 자기 동기화를 통한 정밀 탐지. 모두 하나의 트롤리 시스템에서 가능합니다.
산업 플랜트 및 변전소
시운전 중 변압기, 개폐기 및 케이블의 DC 내전압 테스트, 생산에 중요한 피더가 다운되었을 때의 신속한 고장 대응. 트롤리 설계는 스위치룸 간의 신속한 재배치를 가능하게 합니다.
철도 및 지하철 시스템
철도 회랑을 따라 신호 및 견인 전력 케이블의 고장 위치 파악. 트롤리 장착 시스템은 플랫폼과 서비스 터널을 이동하며, 배터리 구동 TDR 테스터는 AC 전원이 없는 곳에서도 작동합니다.
제3자 테스트 서비스 제공업체
올인원 시스템으로 현장 서비스 호출의 90%를 처리합니다. 저전압 펄스로 신속한 점검, 8회 다중 펄스로 복잡한 고저항 고장 처리, 고객 보고를 위한 포괄적인 파형 저장.
Q: XHHV535-4TSB는 독립형 HV 서지 발생기와 어떻게 다른가요?
4TSB는 단일 트롤리에 10.1인치 터치스크린 TDR 테스터와 다중 펄스 기술, 32kV/2048J HV 펄스 발생기를 결합한 완전한 케이블 고장 위치 시스템입니다. 독립형 발생기와 달리, 고장 진단(내장 메거옴미터)부터 사전 위치 파악(TDR), 정밀 탐지까지 전체 워크플로우를 별도의 장비나 외부 커플러 없이 처리합니다.
Q: 표준 고전압 섬락 대신 다중 펄스 방법을 사용해야 하는 경우는 언제인가요?
8회 다중 펄스 방법은 전통적인 HV 섬락이 해석하기 어려운 복잡한 코사인 진동 파형을 생성하는 고저항 및 섬락 고장에 권장됩니다. 다중 펄스는 고장 지점에서의 아크 지속 시간을 연장하고 8개의 파형 세트를 동시에 캡처하여 명확한 거리 측정을 위한 깨끗한 단락과 유사한 에코를 제공합니다.
Q: TDR 테스터는 HV 발생기와 독립적으로 작동할 수 있나요?
예. TDR 케이블 고장 테스터에는 5시간 이상 독립적으로 작동할 수 있는 내장 10.4Ah 리튬 배터리가 있습니다. HV 발생기가 꺼진 상태에서도 저전압 펄스 테스트, 케이블 길이 측정, 파동 속도 보정 및 절연 저항 테스트(메거옴미터 기능)에 독립적으로 사용할 수 있습니다.
Q: 케이블에 적합한 전압/커패시터 레벨을 어떻게 선택해야 하나요?
케이블 전압 등급 및 고장 유형에 따라 선택하십시오: 고전류가 필요한 저전압 케이블 및 저저항 고장에는 8kV/64μF; 일반 누설 고장에는 16kV/16μF; 최대 절연 파괴 전압이 필요한 35kV 케이블 및 고저항 섬락 고장에는 32kV/4μF. 3단계 스위칭은 전원 켜기 전에 단일 로터리 노브를 통해 수행됩니다.
Q: 보증 및 사후 지원은 어떻게 되나요?
표준 보증은 제조 결함에 대해 배송일로부터 12개월이며, 평생 기술 지원 및 유지보수 서비스를 제공합니다. 연장 보증 계획도 이용 가능합니다. 원격 진단, 예비 부품 공급, 선택적 현장 시운전 및 운영자 교육을 제공합니다. 대부분의 문의는 24시간 이내에 답변을 받습니다.
Q: 고객 보고서용 테스트 파형을 내보낼 수 있나요?
예. TDR 테스터는 중국어 이름으로 파형을 온보드에 저장합니다. USB 연결 및 포함된 PC 소프트웨어를 통해 파형 파일을 내보내고, 상세 분석을 수행하고, 보고서를 생성하고, 파형 이미지를 인쇄할 수 있습니다. 이는 고객에게 결과를 문서화해야 하는 테스트 서비스 제공업체에게 특히 유용합니다.
맞춤형 구성이 필요하신가요?
XZH TEST는 조정 가능한 전압 범위, 확장된 커패시터 뱅크, 음향 자기 탐지기 및 경로 추적기와의 통합을 갖춘 맞춤형 케이블 고장 위치 시스템을 제공합니다. 현장 요구 사항을 알려주시면 엔지니어링 팀에서 맞춤 견적을 제공해 드립니다.
