디지털 어쿠스틱-마그네틱 케이블 결함 핀포인터 5인치 터치 스크린과 멀티 모드 필터링 XHDD503C+

Name: 디지털 어쿠스틱-마그네틱 케이블 결함 핀포인터 5인치 터치 스크린과 멀티 모드 필터링 XHDD503C+
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503C+
Price: 1,550.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH TEST
인증:	CE/ISO
모델 번호:	XHDD503C+

상세 정보

원래 장소:

중국

브랜드 이름:

XZH TEST

인증:

CE/ISO

모델 번호:

XHDD503C+

포지셔닝 방법:

음향-자기 동기화

탐지 정확도:

≤ 0.1m(포지셔닝), ≤ 0.5m(경로)

필터 모드:

풀패스, 밴드패스, 로우패스, 하이패스

표시하다:

1.5인치 터치스크린 LCD, 480x850, 350니트

방수 등급:

IP65

총 중량:

7.5kg

강조하다:

High Light

강조하다:

디지털 어쿠스틱 마그네틱 케이블 결함 지표

터치 스크린으로 TDR 케이블 결함 탐지기

멀티 모드 필터링을 가진 케이블 결함 지표

Trading Information

최소 주문 수량:

1개 단위

가격:

협상 가능

포장 세부 사항:

목재 포장

배달 시간:

5-8 근무일

지불 조건:

티/티

공급 능력:

연간 2000 단위

제품 설명

디지털 어쿠스틱-마그네틱 케이블 결함 핀포인터 XHDD503C+

제품 개요

XHDD503C+는 사전 위치된 대략적인 측정 범위 내에서 정확한 결함 위치를 위해 음자기 동기화 기술을 활용하는 정밀 케이블 결함 지표입니다.장치는 결함 현장에서 충격 배charge에 의해 생성되는 음향 및 자기 시간 차이를 캡처하고 분석, 진동 포집 및 전자기 인덕션 원리를 결합하여 정확한 정확도를 제공합니다. 1.5 인치 고 밝기 터치 스크린 LCD (480x850 해상도, 350 니트) 를 갖추고 있습니다.XHDD503C+는 야외 현장 작업 중에 직접 햇빛 아래에서도 명확한 시야를 보장합니다..

저저항성, 단회로, 개방회로, 고회로, 고저항성 누출, 전력 케이블, 동축 케이블,각종 전압 수준의 저전압 케이블, 가로 절단 및 다이 일렉트릭 매체. DL/T 849.2-2019 및 GB/T 18268.1 표준을 준수합니다.

주요 특징

자동 시간차 계산과 함께 음자기 동기 위치
15인치 터치 스크린 고 밝기 LCD (480x850, 350 닛)
자동 및 수동 가이드/트리거 조정
선택 가능한 필터 모드 네 가지: 풀 패스, 밴드 패스, 로우 패스, 하파스
BNR 배경 소음 감축 및 어려운 현장 환경의 무성 소음 감축
증강된 신호 명확성을 위해 5차층 중복 필터링
부실 지점으로 접근하는 경로 편차 표시
매우 민감하고 소음 저항성, 완전히 디지털 고정점 탐사선
IP65 방수 등급의 다층 물리 격리 신호 센서
내장된 고 용량 리?? 배터리 8시간 이상 대기 상태 및 빠른 충전기
콤팩트하고 가벼운 설계 √ 주 단위 0.82kg, 탐사 2.2kg

기술 사양

위치 설정 방법	어쿠스틱 마그네틱 동기화
탐지 정확성	위치: ≤ 0.1m 경로: ≤ 0.5m
탐지 범위	00.00 - 99.99ms
필터 모드	풀 패스 (100Hz-1600Hz), 밴드 패스 (200Hz-600Hz), 로우 패스 (100Hz-300Hz), 하이 패스 (160Hz-1600Hz)
필터링 방법	다섯 번째 순위 초상화 필터
채널 이득	8 레벨 (음 & 자기); 트리거 임계 0-99 레벨
소음 출력	16 레벨 이득 (0-112 dB), 350Ω 저항
표시	15인치 터치 스크린 LCD, 480x850, 350 닛
방수성 등급	IP65 (다층 물리 격리 센서)
전원 공급	3.7V 3200mAh 18650 배터리 x4
대기 시간	> 8시간
작동 온도	-25°C ~ 65°C; RH ≤ 90%
케이스 크기	428L × 350W × 230H mm
전체 무게	7.5kg
주 단위	190L x 75W x 135H mm, 0.82kg
탐사	200 디아 x 130Hmm, 2.2kg
준수	DL/T 849.2-2019 / GB/T 18268.1

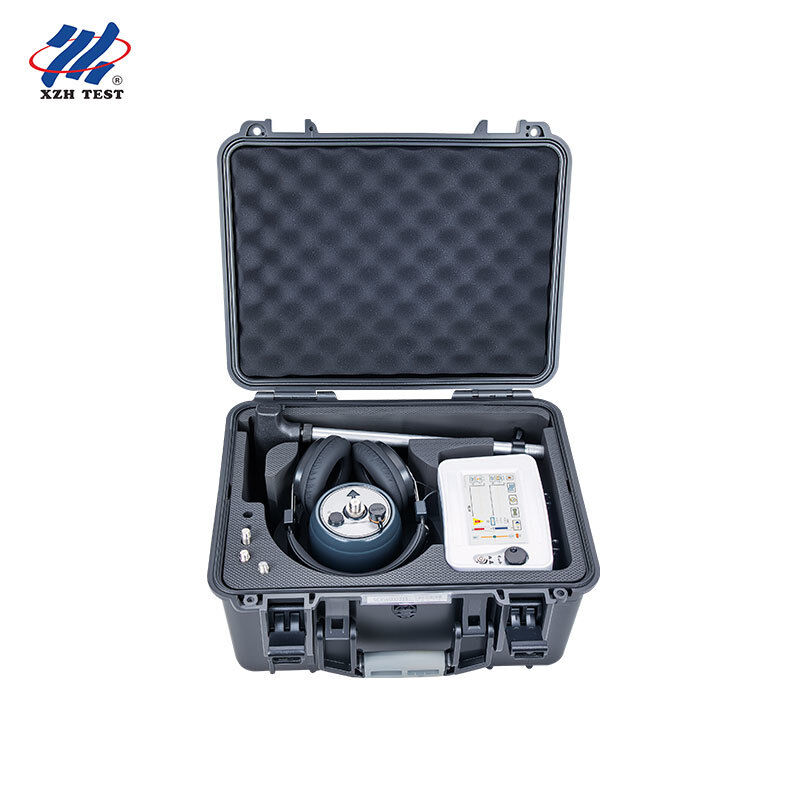

포장 목록

기기 부품 목록 및 도표
이름	양	그래픽	이름	양	그래픽
케이블 결함 탐지기	1		탐사 (연결 막대기를 포함하여,기지, 바닥핀, 프로브 커넥터, 디스크 커넥터)	1
7핵보호신호 케이블	1
충전기	1
헤드폰	1
헤드폰	1		다기능 꽃 열쇠	1

자주 묻는 질문

Q1: 어떻게 음향-자기 동기화가 결함 위치의 정확성을 향상시키는가?

소음-마그네틱 방식은 동시에 전자기 신호 (광속에 가까운 속도로 이동하는) 와 소음 신호 (소음속으로 토양을 통해 이동하는) 를 감지합니다.이 두 신호 사이의 시간 차이를 측정함으로써이 장치는 0.1미터 내의 정확도로 결함 지점까지의 정확한 거리를 계산하여 전통적인 오디오 전용 방법의 추측을 제거합니다.

Q2: 다른 필드 조건에 어떤 필터 모드를 선택해야 합니까?

네 가지 모드가 있습니다: 최소 간섭으로 일반 사용을위한 풀 패스 (100Hz-1600Hz); 균형 잡힌 노이즈 거부를위한 밴드 패스 (200Hz-600Hz);높은 주파수가 빠르게 약해지는 부드러운 토양 또는 모래 지형의 낮은 패스 (100Hz-300Hz); 낮은 주파수 배경 소음이 지배적 인 결함 지점 근처에있는 단단한 도보 또는 콘크리트 표면에 대한 하이 패스 (160Hz-1600Hz).

Q3: XHDD503C+는 어떤 종류의 케이블 결함을 감지할 수 있습니까?

XHDD503C+는 저저항성 결함, 단회로 결함, 개방회로 결함, 고저항성 누출 결함, 전력 케이블에 대한 플래시오버 결함,고주파 동축 케이블, 거리 램프 케이블, 그리고 다양한 재료의 묻힌 케이블, 가로 절단, 그리고 다이 일렉트릭 매체.

Q4: IP65 등급은 습하고 먼지 많은 환경에 충분합니까?

IP65 등급은 모든 방향에서 낮은 압력 물 제트로부터 완전히 먼지 밀착 및 보호된다는 것을 의미합니다.다층 물리적 격리 센서는 민감한 탐사 부품에 대한 추가 보호를 제공합니다, XHDD503C+는 비, 진흙, 건설 먼지 및 습도가 높은 환경에서 신뢰할 수 있습니다.

Q5: 배터리는 연속 현장 사용 시 얼마나 오래 사용할 수 있습니까?

내장된 3.7V 3200mAh 18650 리?? 배터리 팩 (4 셀) 은 8시간 이상의 연속 대기 동작을 제공합니다.기기는 배터리를 손상시키지 않고 부분적으로 충전되는 동안 사용할 수 있습니다..

Q6: XHDD503C+는 단일 기술자가 조작할 수 있습니까?

절대적으로, 전체 시스템 무게는 7.5kg이고 주 단위가 0.82kg이고 탐사선은 2.2kg입니다.콤팩트 한 크기와 직관적인 터치 스크린 인터페이스는 하나의 운영자가, 설정하고 대부분의 현장 시나리오에서 독립적으로 오류 탐색을 수행합니다.

Q7: XHDD503C+는 어떤 표준을 준수합니까?

XHDD503C+는 DL/T 849.2-2019 (전력 장비의 특수 검사기 ‧ 케이블 결함 지표) 및 GB/T 18268의 음자기 위치 설정 요구 사항을 충족합니다.1 (산업 현장에서 사용되는 시험 장비에 대한 방해 방지 요구 사항).

Q8: 장기에 어떤 액세서리가 포함되어 있습니까?

기본 액세서리로는 메인 유닛, 연결 막대와 삼각대 기지, 7코어 보호 신호 케이블, 전문 모니터링 헤드폰, 빠른 충전기,집착용 다기능 랭크키모든 물건은 428L x 350W x 230H mm 보호 케이스에 포장됩니다.

Q9: XHDD503C+는 어떤 고전압 펄스 생성기와도 작동할 수 있나요?

XHDD503C+는 케이블 결함 사전 위치에 사용되는 표준 고전압 펄스 발생기와 호환됩니다.그것은 최적의 음성-자기 시간 차이 측정을 위해 3-5 초의 주기적인 배charge 사이클을 필요로가장 좋은 결과를 얻으려면 XZH TEST의 XHHD523L 또는 XHHG521A 사전 탐색기와 결합하여 완전한 오류 탐색 작업 흐름을 얻으십시오.

Q10: 어떤 보증과 판매 후 지원이 제공됩니까?

XZH TEST는 제조 결함을 포함하는 표준 제품 보증을 제공합니다. 포괄적인 영어 사용자 설명서가 포함되어 있으며 원격 기술 지원은 운영 지침에 사용할 수 있습니다.대용량 주문에 대한 현장 시공 및 운영자 교육이 마련 될 수 있습니다.부품과 액세서리는 빠른 배송을 위해 재고에 보관됩니다.
