| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE, ISO |
| 모델 번호: | XHSC-60Q |

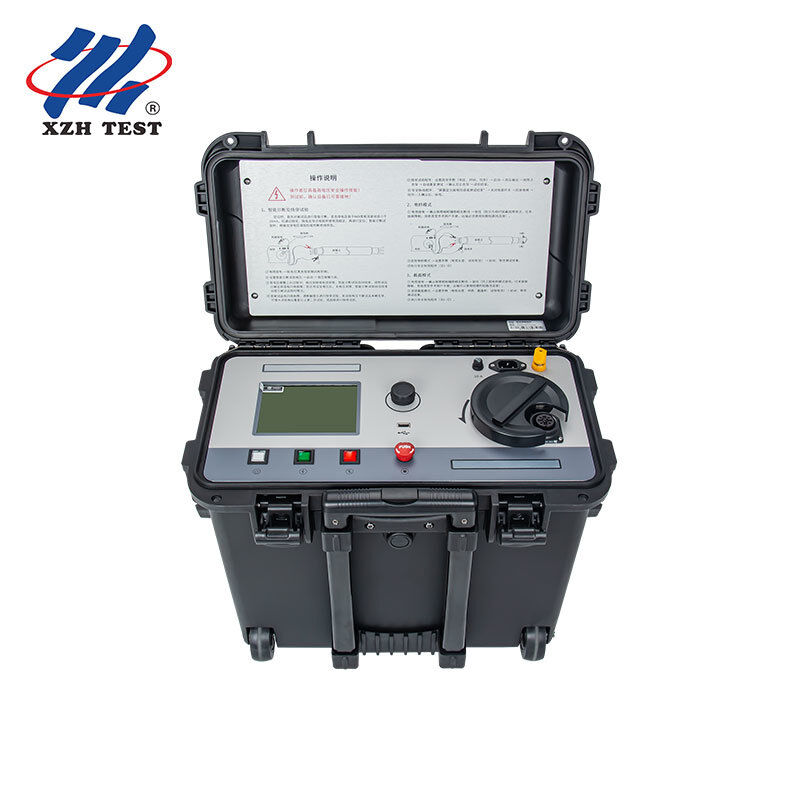

의XHSC-60Q고전류 디지털 번트루 브릿지입니다. 장거리 고전압 전력 케이블에서 높은 저항을 낮은 저항으로 빠르게 변환하기 위해 특별히 설계되었습니다. With a burn-mode output of 60kV and a short-circuit current of 600mA — the highest in its class — it reliably breaks down carbonized discharge channels in oil-paper and XLPE insulated cables where lower-current instruments struggle to achieve stable conduction.
성능 하이라이트:600mA 단회로 전류는 통상 100~200mA 번트루 기기보다 3~6배 더 높습니다. 이것은 더 빠른 결함 조건화, 더 적은 번트루 사이클을 의미합니다.그리고 더 정확한 후속 브릿지 포지셔닝은 높은 저항 결함이있는 큰 섹션 케이블에.
높은 저항 케이블 결함 particularly in long, large-conductor cables presents a high impedance discharge path. 특히 길고 큰 전도 케이블에서 높은 저항 케이블 결함 단회로 전류의 100~200mA에 불과한 번트루 도구는 종종 고장 채널을 탄화하고 안정시키기 위해 반복 된 주기를 필요로합니다., 일부 경우 정확한 브릿지 측정을위한 충분히 낮은 저항을 달성하지 못합니다. XHSC-60Q 즈 600mA 출력은 결함 지점에 비례적으로 더 높은 에너지를 제공합니다.불안정한 고저항 활에서 안정적인 저저항 전도 경로로의 전환을 가속화합니다..
결함이 완화되면, 통합된 지능형 브릿지 모듈이 시작됩니다.그것은 깨끗하게 보장하기 위해 이제 낮은 저항 결함을 통해 충분한 테스트 전류를 운전, 반복 가능한 비율 측정은 지정된 ±(0.2%·L+1)m 위치 정밀도를 달성하기 위해 중요합니다.
기술 사양| 매개 변수 | 사양 |
|---|---|
| 연소 출력 전압 | 0~60kV 연속 조절 |
| 소각 단회로 전류 | 600mA |
| 브릿지 모드 출력 전압 | 0~4kV 연속 조절 |
| 브릿지 모드 단회로 전류 | 600mA |
| LCD 디스플레이 | 3.5인치 TFT 컬러 스크린 |
| 위치 정확성 | ± 0.2%·L+1)m |
| 테스트 범위 | 1~50,000m |
| 적당한 케이블 종류 | XLPE, PILC, EPR 모든 MV/HV 단열 유형 |
| 최대 케이블 구간 | 2,500mm2 (220kV XLPE로 테스트) |
| 전원 공급 | 220V AC±10%, 50Hz |
| 전력 소비 | 2kVA (발전기와 호환, >2kW) |
| 작동 온도 | -10°C ~ +55°C |
XHSC-60Q는 자동 정렬 임피던스 매칭과 함께 이중 과부하 및 단회로 보호 기능을 탑재하고 있습니다. 고전압 활성화 버섯 버튼은 비상 전원을 끄는 기능을 제공합니다.고전압 조정 단추는 HV 스위치와 얽혀 있습니다 폭력 상승 단추가 0으로 돌아와 모드 표시기가 브릿지 또는 번-스루 선택을 확인 할 때만 가능합니다.모든 작업은 단열 로터리 인코더를 통해 지상 잠재력에서 수행됩니다.LCD 디스플레이와 브릿지 전자 장치가 측정 정확성의 높은 잠재력으로 떠있는 동안 운영자가 완전히 고립되어 있습니다..
XZH 테스트에 대해:15년 이상의 케이블 결함 위치 기술 전문성을 가진XZH TEST는 TDR 사전 탐지 장치와 전압 발생 장치에서 번트 트러브 브리지 및 음자기 지표에 이르기까지 완전한 진단 솔루션을 제공합니다.모든 제품은 IEC 61010-1 안전 요구 사항을 충족합니다.
