제품 개요

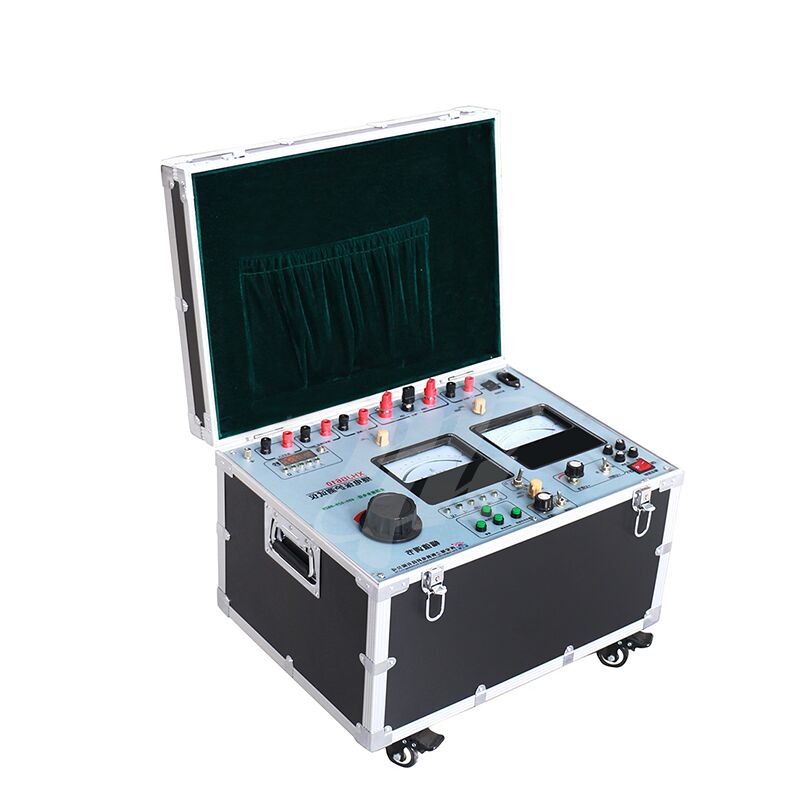

고전압 및 저전압 전원 공급 시스템에 설계 된 XHJB610 릴레이 보호 테스트는 릴레이 보호 장치의 조정 및 실험 테스트에 전념합니다.그 기능적 범위는 다양한 유형의 전통적인 릴레의 캘리브레이션을 포함합니다., 2차 루프 검사, 상호 인덕터의 특징 검출,차단기 트립 메커니즘 및 차단기 열 및 닫기 작업의 시간 측정에 대한 동작 값의 검증.
성능 특징
고성능 단일 칩 마이크로 컴퓨터에 의해 제어되는 이 릴레 보호 캘리브레이터는 지표 기기의 높은 정확성,종합적인 기능 설계, 안정적인 운영 성능, 사용자 친화적 인 운영 및 현장 사용을위한 유연한 휴대성.
기술 매개 변수
★ AC 전류 소스: 단일 단계: 6 × 30A 세 단계: 180A 전력: ≥ 250VA/단계
★ 출력 시간: 연속 5A / 5A 10A ≥ 45초 / 10A 20A ≥ 5초
★ AC 전압 소스: 단일 단계: 6×120V 출력 전력: ≥60VA/단계
★ DC 전류 소스: 단일 단계: -5A+5A 전력: ≥100VA
★ DC 전압 소스: 단일 단계: -150V+150V 전력: ≥100VA
★ AC 소스 각: 단계 각: 0°~360° 정확도: ±0.5°
★ AC 소스 주파수: 주파수: 1~1000Hz 주파수 해상도: 1mHz
★ 하모닉 출력: 2위부터 20위까지의 모든 진폭의 하모닉을 출력할 수 있다.
★ 동기화: 전압 및 전류 동기화 ≤10μS
★ 입력: 15V~250V 액티브 콘택트와 호환되는 16 채널, 자동 콘택트 극성 식별
★ 타이밍 정확도: 1초 이하의 경우 ≤1ms
★ 출력: 프로그램 가능한 스위치 건조 접촉 8 쌍, 용량: AC/DC 250V, 0.5A
★ 전원 공급: 220V±10% 50Hz±10%
