| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO CE |
| 모델 번호: | XHBX1502 |

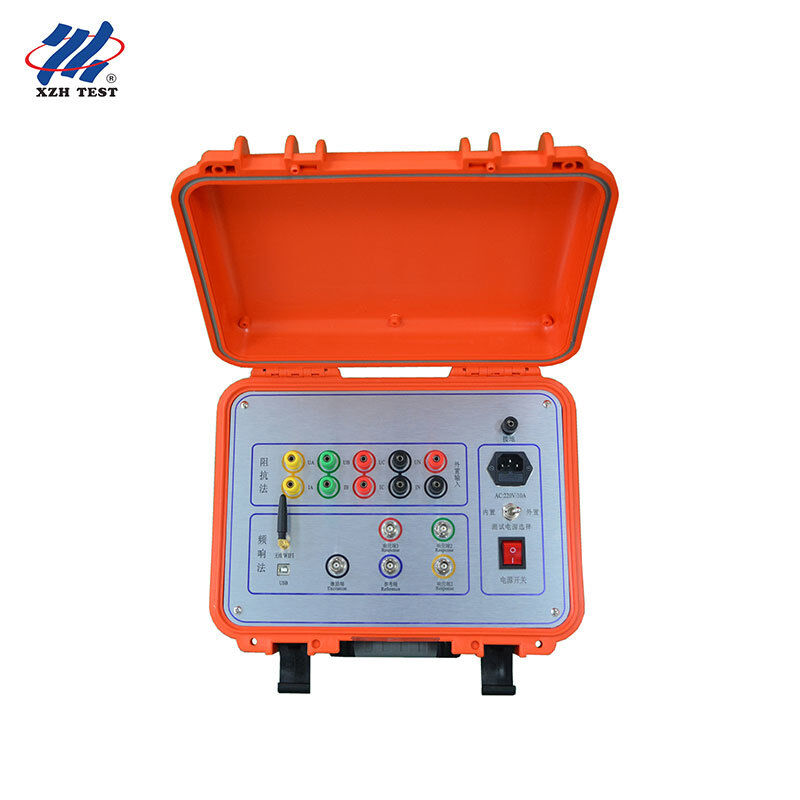

XHBX1502 변압기 권선 변형 임피던스 시험기— — USB 연결 진단 장비, 주파수 응답 분석(FRA) 및 저항 측정 방법을 사용하여 63kV-500kV 전력 변압기의 내부 권선 고장을 측정하며, 자동 분석 및 Word 보고서 출력 기능을 갖추고 있습니다.
XHBX1502는 변압기 내부 권선 특성 파라미터를 측정하고, 주파수 응답 분석(FRA) — — 비파괴 내부 고장 측정 기술 — — 을 사용하여 변압기 내부 고장을 정확하게 판단합니다. 63kV ~ 500kV 전력 변압기의 내부 구조 고장 측정에 적합합니다.
변압기는 설계 및 제조가 완료되면 회로와 내부 구조가 고정되므로 각 회로의 주파수 응답도 이에 따라 고정되며, 3상 간에는 비교 가능성이 유지됩니다. 그러나 시험 과정 중의 상간 또는 상간 단락, 운송 중의 충격, 그리고 단락 및 고장 상황 하에서의 전자기력은 권선 분포 계수에 변화를 일으켜 원래의 주파수 응답(진폭 변화 및 공진점 편이)을 변경할 수 있습니다. 이러한 응답 변화 — — 진폭, 주파수 범위 및 변화 추세 포함 — — 를 정량화함으로써 시험 담당자는 권선 변형 정도를 결정하고 변압기가 심각하게 손상되었는지 또는 대규모 수리가 필요한지 판단하는 데 도움이 됩니다.
이 장비는 노트북과 칩 기반 고정밀 측정 시스템으로 구성됩니다. 구조가 콤팩트하고 조작이 간편하며, 사용 설명서를 읽거나 짧은 교육을 받으면 사용할 수 있습니다.
주요 특징XHBX1502는 중국 전력 표준에서 규정한 변압기 권선 변형 시험의 두 가지 방법을 지원합니다:
| 방법 | 원리 | 표준 준수 | 주요 출력 |
|---|---|---|---|
| 주파수 응답 분석(FRA) | 각 권선의 각 상의 주파수 응답을 과거 데이터와 비교 | DL/T911-2004 | 유사성(매우 좋음에서 매우 나쁨) 및 변형 정도(정상, 경미, 중간, 심각) |
| 저항/임피던스 방법 | 각 상의 저전압 단락 저항을 측정하고 각 상의 임피던스 값을 명판 값과 비교합니다. | DL/T1093-2008 | 각 상의 단락 저항 및 상간 비교 |
자동 분석 시스템은 수평 3상 유사성(매우 좋음, 좋음, 나쁨, 매우 나쁨) 및 수직 동상 권선 상태(정상 권선, 경미 변형, 중간 변형, 심각 변형)를 보고하며, 결과를 Word 문서로 출력할 수 있습니다.
주파수 응답 방법 — — 기술 사양 2.1 스캔 모드 & 2.2 기타 기술 파라미터| 스캔 모드 | 선형 스캔 및 구간 스캔 |
| 선형 스캔 범위 | 주파수 범위: 10Hz – 10MHz, 40000 포인트; 분해능: 0.25kHz / 0.5kHz / 1kHz |
| 구간 스캔 범위 | 0.5kHz – 1MHz, 2000 포인트 (0.5–10kHz, 10–100kHz, 100–500kHz, 500–1000kHz) |
| 진폭 범위 | -120dB ~ +20dB |
| 진폭 정확도 | 0.1dB |
| 스캔 주파수 정확도 | 0.005% |
| 신호 입력 임피던스 | 1MΩ |
| 신호 출력 임피던스 | 50Ω |
| 신호 출력 진폭 | ±20V |
| 상간 반복성 | 99.9% |
| 작동 온도 | -10°C ~ +40°C |
| 보관 온도 | -20°C ~ +70°C |
| 상대 습도 | <90%, 비응축 |
| 측정 정확도 | 전압 등급 0.2; 전류 등급 0.2 |
| 임피던스 범위 | 0 – 100% |
| 전압 측정 범위 | 교류 25V – 500V |
| 현재 측정 범위 | 교류 0.1A – 10A |
| 작동 습도 | 0 – 80% |
| 상간 반복성 | 99.9% |
저항 방법은 3상 연결 및 단상 측정 방식을 사용합니다: 저전압 측만 단락시키고, 고전압 측은 동시에 3상을 연결하여, 한 번의 측정으로 각 상의 단락 저항을 자동으로 계산할 수 있습니다. 이 장치는 내장된 220V 전원 또는 외부 전원을 사용할 수 있습니다.
사용 설명서에서 인용한 중국 전력 규정은 다음과 같은 상황에서 권선 변형 시험을 수행하도록 권장합니다:
XHBX1502의 대상 사용자는 대형 전력 변압기의 내부 상태 평가를 담당하는 팀입니다:
USB 연결을 통해 노트북으로 작동할 수 있으며, 자동으로 3상 분석을 수행하고 Word 보고서를 출력합니다. 현장 및 공장 사용을 위해 특별히 설계되었습니다 — — 변압기 연결 모선만 제거하면 되며, 리프팅 또는 분해가 필요 없습니다.
자주 묻는 질문 답변이 장비는 Xi'an Xinhui Electric Technology Co., Ltd.(XZH TEST)에서 생산합니다. 이 회사는 전력 변압기 및 전기 시험 장비 제조업체입니다. XHBX1502 변압기 권선 변형 임피던스 시험기는 DL/T911-2004 및 DL/T1093-2008 기술 요구 사항을 충족합니다.
웹사이트:www.xzhjdkj.com
