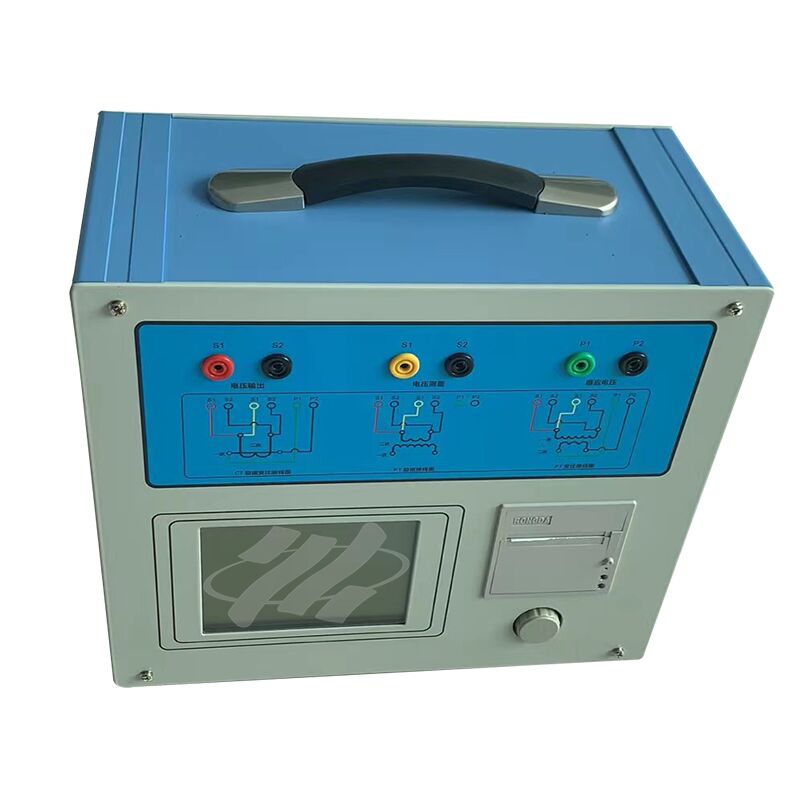

XHTX206 변압기 종합 특성 테스터는 보호급, 계량급 및 TP급 모델을 포함한 다양한 유형의 전류 변압기(CT)에 대한 광범위한 테스트를 수행하도록 설계되었습니다. 테스트 범위는 여자 특성(볼트-암페어 특성이라고도 함), 변환비, 극성, 2차 권선 저항, 2차 부하, 비율 오차 및 각도 오차를 포함합니다. 또한 이 테스터는 모든 유형의 전압 변압기(PT)의 전자기 장치의 여자 특성, 변환비, 극성, 2차 권선 저항 및 비율 오차를 테스트하는 데 적용할 수 있습니다.
주파수 변환 방식을 채택하여 특성 곡선 및 오차 곡선을 테스트하며, 굴곡점 전압은 최대 60kV에 이릅니다.
굴곡점 전압/전류, 오차 곡선 및 다양한 테스트 매개변수와 같은 주요 데이터를 자동으로 출력합니다.
편리한 작동을 위해 매개변수 설정의 동적 표시와 보조 배선 다이어그램의 실시간 표시를 제공합니다.
간단하고 빠르고 사용자 친화적인 작동을 위해 회전식 광전 마우스를 장착했습니다.
기술 매개변수
출력: 0–180Vrms, 12Arms, 36A (피크) ±0.2%
측정: 변환
비율: 0–2000 ±0.1%; 2000–5000 ±0.2%; 5000–35000 ±0.5%, 저항: 0–600Ω ±(0.5%R+2mΩ),
위상: 분해능 0.5분 ±5분, 부하: 0–1000VA ±(0.5%R+0.02VA)
전원 공급 장치: AC220V±10%, 50Hz
