| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO CE |
| 모델 번호: | XHSP1700 |

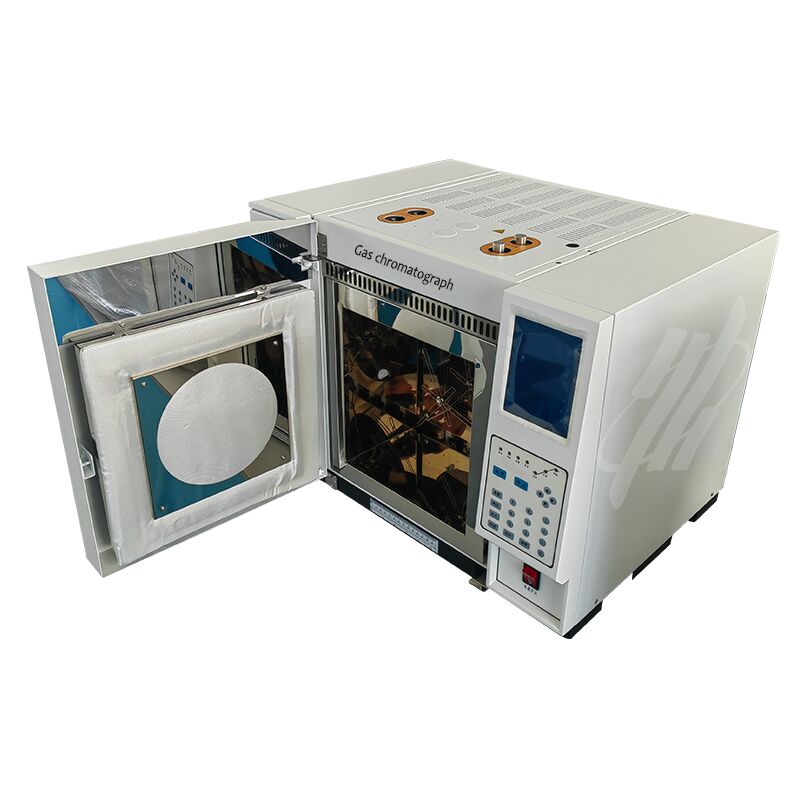

XHSP1700 가스 염색기 는 트랜스포머 절연유의 정밀 용해 가스 분석 (DGA) 를 위해 설계된 고성능 분석 기구입니다.그리고 석유화학 분야에서 다중 구성 요소 가스 검출, 전력 유틸리티 및 산업 실험실 응용 프로그램. 직관적인 키보드 기반 매개 변수 구성과 함께 큰 화면 뒷 조명 LCD 디스플레이 통합,이 장치는 운영자 훈련 요구 사항을 최소화하면서 실시간 데이터 시각화를 제공합니다.이 시스템은 선진 국제적 염색기술 기술을 통합하여 분석 신뢰성 및 작업 흐름 효율성을 포괄적으로 향상시킵니다.
그 핵심으로, XHSP1700는 복잡한 가스 혼합물에 대한 분리 효율을 최적화하는 독자적인 기둥 챔버 추적 온도 제어 기능을 갖추고 있습니다.도구는 이중 화염 이온화 감지 장치 (FID) 로 구성됩니다., 열 전도성 감지기 (TCD) 및 통합 된 메탄 변환기, 예외적 인 감수성과 정확성으로 동시에 다 구성 요소 분석을 가능하게합니다.전력 고장 데이터 보존을 포함하는 포괄적 인 다중 보호 시스템, 과온 보호, 0도 이하 (0°C) 보호, 운반 가스 중단 종료,자동 전자 발화~운영 위험을 제거하고 까다로운 환경에서 중단되지 않은 분석 작업 흐름을 보장합니다..
| 구역 | 성능 |
|---|---|
| 기둥 방 | 범위: 주변 환경 +4°C ~ 450°C (1°C 증가); 정확도: ±0.1°C (≤200°C) / ±0.2°C (>200°C); 설정점 오차 ≤0.5°C; 실제 오차 ≤2%; 최대 난방 1500W; PT100 센서 |
| FID 챔버 | 정확도: ±0.1°C (≤200°C) / ±0.2°C (>200°C); 최대 450°C; 수평 난방, 100W 스레인 스틸 막대 두 개; PT100 센서 |
| TCD 챔버 | 정확성: ±0.1°C (≤200°C) / ±0.2°C (>200°C); 최대 450°C; 수직 원형 난방, 100W 스레인 스틸 막대 두 개; PT100 센서 |
| 변환 오븐 | 정확도: ±0.1°C (≤200°C) / ±0.2°C (>200°C); 최대 450°C; 수평 난방, 100W 스레인 스틸 막대 두 개; PT100 센서 |
| 탐지기 | 사양 |
|---|---|
| TCD (열전도성) | 감수성: ≥3500mV·mL/mg (벤젠, H2); 노이즈: ≤0.01mV; 드리프트: ≤0.2mV/h; 반분화형 100Ω 네 팔의 레늄-통프스텐 필라멘트; 내장 전 증폭기; 일정한 전류 공급 |
| FID (화염 이온화) | 감지 한계: M≤3×10−12g/s; 노이즈: ≤5×10−14 A; 드리프트: ≤1×10−13 A/30min; 풀 컬렉터 타입; 코룬드 노즐; 플래티넘 발화 필라멘트 |
| 매개 변수 | 사양 |
|---|---|
| 환경 온도 | 0°40°C |
| 상대 습도 | ≤85% |
| 전원 공급 | AC 220V ±10%, 50Hz ±0.5Hz |
| 전력 소비 | 약 2kW |
산업 전반에 걸쳐 널리 판매되는 엔트리 레벨 크로마토그래피 시스템과는 달리 XHSP1700은운용 안전, 데이터 무결성은 협상 불가능한 요구 사항입니다.
◆ 트랜스포머 유지 및 진단 연구소- 전력공사 및 산업시설에서 트랜스포머 단열유에 대한 일상 용해 가스 분석 (DGA) 을 수행합니다.XHSP1700s 통합 메탄 변환기와 이중 FID + TCD 구성은 IEC 60567 및 IEEE C57에 의해 의무화된 특정 탐지 기능을 제공합니다..104 변압기 고장 진단 표준
◆ 석유화학 및 정제 공장 품질 관리- 공정 통제, 제품 인증 및 배출량 모니터링을 위해 정확한 다중 구성 요소 탄화수소 분석이 필요한 정제 공장 및 석유화학 공장.기둥 챔버 추적 온도 제어 복제 가능한 복잡한 탄화수소 혼합물의 분리를 보장.
◆ 제3자 시험 및 인증 기관여러 산업에 걸쳐 규제 준수 테스트를 제공하는 독립적인 실험실.그리고 포괄적 인 안전 보호 장치가 데이터 추적성을 완벽하게 갖춘 고 처리량 작동을 지원합니다..
◆ 대학 및 산업 연구 연구소기구의 확장 가능한 구조, 넓은 온도 범위,그리고 키보드 기반의 구성성은 하드웨어 변경 없이 진화하는 연구 프로토콜에 적응할 수 있게 합니다..
Q1: 용해된 가스 분석 (DGA) 은 무엇이며 왜 변압기 유지 보수에 중요한가?
용해 된 가스 분석은 기름으로 가득 찬 전력 트랜스포머의 초기 결함을 탐지하는 가장 널리 인정 된 진단 기술입니다.트랜스포머 단열 재료 (유 및 셀룰로오스) 가 열 또는 전기 스트레스에 의해 분해되면이산화탄소와 탄소산화탄소, 이산화탄소, 이산화탄소, 이산화탄소, 이산화탄소,이 기체의 농도와 비율을 가스 염색기계를 사용하여 정확하게 측정함으로써, 엔지니어들은 치명적인 고장이 발생하기 훨씬 전에 특정 고장 유형 (가장 뜨거움, 부분 방출, 아크) 을 식별 할 수 있습니다.컨디션 기반 유지보수를 가능하게 하여 트랜스포머의 사용 수명을 연장하고 계획되지 않은 장애를 방지합니다..
Q2: XHSP1700은 표준 단일 검출기 가스 염색기에서 어떻게 다릅니다?
XHSP1700은 복합 탐지기 플랫폼으로, 이중 FID (화염 이온화 탐지기), TCD (열전도 탐지기) 및 단일 기기에 내장된 메탄 변환기를 통합합니다.이 구성은 FID를 통해 동시 탄화수소를 탐지 할 수 있습니다., TCD를 통해 영구 가스 (H2, O2, N2) 및 FID 감수성을 향상시키기 위해 CO/CO2를 메탄으로 변환하는 모든 분석 실행.단일 검출기 시스템은 동일한 분석 커버리지를 달성하기 위해 여러 개의 주입이나 별도의 기구를 필요로 합니다.또한, 독점적인 기둥 챔버 추적 온도 제어 각 기둥 개별적으로 분리 최적화.
Q3: XHSP1700은 감시 없이 작동할 때 어떤 안전 보호 장치들을 포함하고 있습니까?
XHSP1700는 5층의 보호와 함께 구성되어 있습니다. (1) 전력 고장 보호는 예상치 못한 전력 손실에 따라 염색 데이터와 방법 매개 변수를 자동으로 보존합니다.(2) 과열 보호 는 4개의 난방 구역 모두 를 독립적 으로 모니터링 하고, 어느 구역 이 안전 한계 를 초과 할 경우 자동 폐쇄 를 유발 합니다.(3) 0°C 낮은 온도 보호는 주변 온도가 안정화 될 때까지 난방을 비활성화함으로써 얼어붙는 환경에서 기둥과 탐지 장치의 손상을 방지합니다.(4) 운반 가스 중단 보호는 즉시 수소 흐름을 차단 하 고 운반 가스 압력이 떨어지면 FID 화염을 끄(5) 자동 전자 켜기는 수동 개입 없이 작동 시 FID 불꽃을 안전하게 다시 켜고, 탐지구역에 대한 작업자의 노출을 제거합니다.
Q4: XHSP1700은 트랜스포머 오일 분석 이외의 응용 프로그램에 사용할 수 있습니까?
XHSP1700은 변압유 DGA에서 탁월하지만 이중 FID+TCD+메탄 변환기 구조로 다양한 응용 분야에 적합한 다재다능한 플랫폼입니다.정제 가스 분석 (RGA), 천연 가스 구성 분석, 환경 VOC 모니터링, 용매 순수성 테스트, 촉매 연구 방출 가스 분석 및 식품 포장 잔류 용매 탐지.장치는 폭 넓은 온도 범위 (환경+4°C ~ 450°C), 여러 탐지 장치 옵션 및 키보드 기반 방법 구성성 지원 방법 개발 다양한 분석 분야에 하드웨어 변경 없이.
Q5: XHSP1700에 대한 설치 및 운영 환경 요구 사항은 무엇입니까?
XHSP1700은 주변 온도가 0°C-40°C 사이, 상대 습도가 85% 이하 (집화되지 않는) 의 표준 실험실 환경을 필요로 한다.장치는 AC 220V ±10%에서 50Hz ±0에서 작동합니다.약 2kW의 전력 소비로.5Hz. 필요한 유틸리티에는 고순도 운반 가스 (일반적으로 질소 또는 헬륨, 99.999%), FID 불꽃 (또는 수소 발전기) 에 대한 수소,그리고 깨끗한 압축 공기기기는 태양광, 강한 진동 및 전자기 간섭 원으로부터 멀리 떨어진 안정적인 벤치에 설치해야합니다.탐지기의 배기가스에 대한 방화기 또는 활성 환기가 권장됩니다.XHSP1700의 구조적 단순성과 전면 접근 설계는 설치 발자국을 최소화하고 일상적인 기둥 변경 및 탐지기 유지보수를 촉진합니다.
포괄적인 기술 문서 및 응용 프로그램 지원
