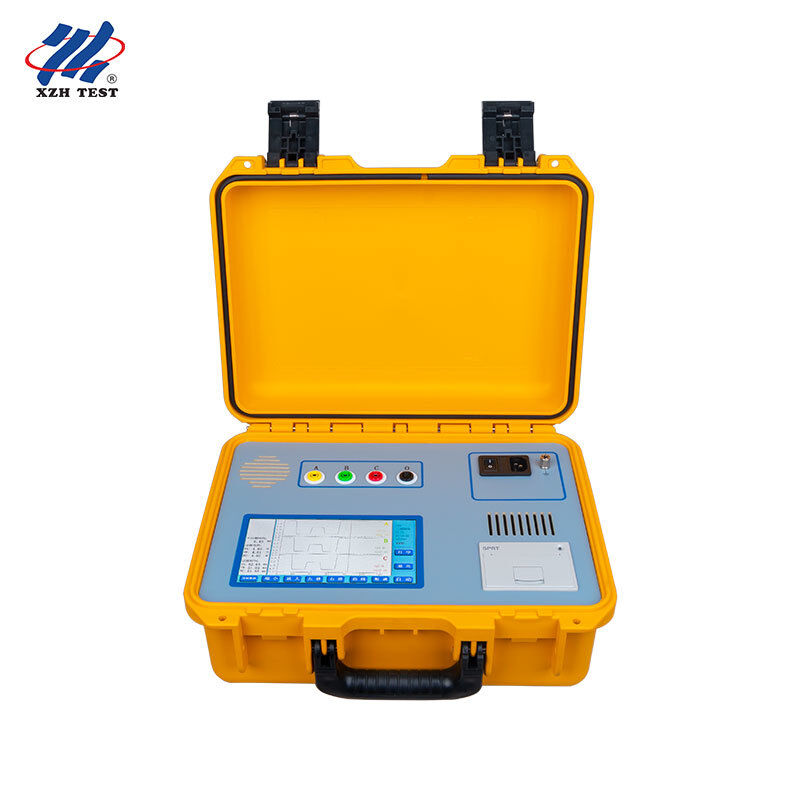

20kHz 샘플링 속도 탭 전환 장치 테스터 | XHYZ1668

Name: 20kHz 샘플링 속도 탭 전환 장치 테스터 | XHYZ1668
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYZ1668
Price: 4,115.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국 산시성 시안
브랜드 이름:	XZH TEST
인증:	ISO CE
모델 번호:	XHYZ1668

상세 정보

원래 장소:

중국 산시성 시안

브랜드 이름:

XZH TEST

인증:

ISO CE

모델 번호:

XHYZ1668

강조하다:

High Light

강조하다:

20kHz 샘플링 속도 부하 탭 절환기 테스터

고정밀 변압기 테스터

휴대용 디자인 탭 절환기 테스터

Trading Information

최소 주문 수량:

1개 단위

가격:

협상 가능

포장 세부 사항:

목재 포장

배달 시간:

5-8 근무일

지불 조건:

티/티

공급 능력:

3000단위/년

제품 설명

XHYZ1668 负载分接开关测试仪은 변압기 yüköztésű váltókapcsoló(OLTC)의 종합적인 평가를 위해 설계된 현장 검증 진단 장비입니다. 고급 지능형 기능과 완전한 영어 메뉴 시스템으로 엔지니어링되어 최소한의 교육으로도 현장 직원이 쉽게 작동할 수 있습니다. 컴팩트한 구조, 경량 설계 및 뛰어난 간섭 방지 기능은 현장 테스트 중 물리적 부담을 효과적으로 줄여줍니다. 발전 및 배전 기업과 변압기 제조업체에서 신뢰할 수 있는 선택으로 널리 인정받고 있으며, 이 장비는 안전 생산을 보장하고 제품 품질을 향상시키는 데 중요한 역할을 합니다.

기술 사양

매개변수	사양
출력 전류	1.0A / 0.5A (선택 가능)
전이 저항 범위	0.3Ω–20Ω (1.0A) \| 5Ω–40Ω (0.5A)
전이 시간 범위	0–320 ms
개방 회로 전압	24V
저항 정확도	±(판독값의 5% ± 0.1Ω)
시간 정확도	±(판독값의 0.1% ± 0.2ms)
샘플링 속도	20 kHz
저장 용량	500 세트 데이터 (내장)
디스플레이	7인치 고휘도 LCD
크기 (본체)	360 × 290 × 170 mm
크기 (케이블 패키지)	360 × 230 × 290 mm
무게 (본체)	6.15 kg
테스트 케이블 길이	표준 13m (맞춤 가능)

작동 조건

매개변수	사양
주변 온도	-10℃ ~ +50℃
상대 습도	≤ 85% RH
작동 전원 공급 장치	AC 220V ± 10%
전원 주파수	50 ± 1 Hz

주요 성능 특징

높은 출력 전류, 경량 설계– YN, Y 및 Δ형 변압기와 호환되는 최대 1.0A 테스트 전류 제공; 수동 변환 없이 직접 표시되는 저항 값.
듀얼 테스트 모드– 권선 포함 및 권선 미포함 측정 모두 지원, 다양한 현장 시나리오 및 변압기 구성에 적응.
적응형 파형 표시– 샘플링된 값을 기반으로 저항, 시간 및 진폭 축을 자동으로 조정하여 최적의 파형 시각화 및 분석.
종합적인 보호 회로– 내장된 안전 장치는 까다로운 현장 조건 및 전기 환경에서 안정적이고 신뢰할 수 있는 작동을 보장합니다.
7인치 고휘도 LCD– 실외 또는 조명이 좋지 않은 환경에서도 편리한 파형 분석을 위한 크고 선명한 디스플레이.
500 세트 온보드 저장– 즉각적인 문서화를 위한 빠른 검색 및 현장 열전 사 인쇄 기능이 있는 자동 데이터 로깅.

제품 이미지

XHYZ1688

현장 문제 해결 가이드

문제 1: CPU 보드 고장 파형
아래 표시된 파형은 CPU 보드 오작동을 나타낼 수 있습니다.
해결책: CPU 보드를 교체하십시오.

CPU Board Failure Waveform

문제 2: 장비 자체 발진 파형
아래 표시된 파형은 장비 자체 발진으로 인해 나타날 수 있습니다.
해결책: 샘플이 완전히 방전된 후 1-n 방향으로 테스트하고, 테스트되지 않은 권선이 제대로 단락 및 접지되었는지 확인하십시오. 필요한 경우 장비의 감도 또는 트리거 레벨을 조정하십시오.

Self-Oscillation Waveform

자주 묻는 질문

Q1: 이 테스터는 도시 전력망 유지 보수에 적합합니까?

예, XHYZ1668은 도시 및 교외 변전소에 배치된 OLTC 장착 변압기가 있는 도시 전력망 유지 보수에 매우 적합합니다. 20kHz 샘플링 속도는 정확한 진단을 위한 고해상도 파형 캡처를 제공하며, 간단한 영어 메뉴 시스템은 도시 유틸리티 팀이 전문 교육 없이도 효율적으로 작동할 수 있도록 합니다. 내장된 500 세트 저장 기능은 분산된 변전소 자산 전반에 걸친 체계적인 상태 기반 유지 보수 프로그램을 지원합니다.

Q2: 이 장치는 산업 제조 공장의 일반적인 변압기 진단에 사용할 수 있습니까?

물론입니다. 아크로, 대형 모터 드라이브 및 중장비 생산 부하가 있는 산업 시설은 변압기에 빈번한 탭 변경 및 전기적 스트레스를 가합니다. XHYZ1668의 듀얼 테스트 모드(권선 포함 및 권선 미포함)는 예정된 가동 중단 진단 및 생산 중단 중 기회 테스트 모두에 유연성을 제공합니다. 간섭 방지 설계는 전기적으로 노이즈가 많은 공장 환경에서도 정확한 측정을 보장합니다.

Q3: 석유 및 가스 파이프라인 펌프 스테이션 변압기에 적합합니까?

예. 파이프라인 펌프 스테이션은 변압기 신뢰성이 중단 없는 흐름에 매우 중요한 원격의 종종 열악한 환경에서 작동합니다. XHYZ1668의 컴팩트한 360×290×170mm 본체와 6.15kg의 무게는 격리된 펌프 스테이션으로 쉽게 운반할 수 있습니다. 넓은 작동 온도 범위(-10℃ ~ +50℃)와 시각적 파형 참조가 포함된 현장 준비 문제 해결 가이드는 장비를 중앙 작업장으로 반환할 필요 없이 신속한 현장 진단을 가능하게 합니다.

Q4: 수력 발전소 변압기 유지 보수에 사용할 수 있습니까?

수력 발전소는 높은 습도와 가변적인 발전 일정과 같은 고유한 문제를 안고 있습니다. XHYZ1668은 최대 85% RH에서도 안정적으로 작동하며 습기 관련 전기 문제를 방지하는 종합적인 보호 회로를 포함하고 있습니다. YN, Y 및 Δ형 변압기를 수동 변환 없이 직접 저항 판독 기능으로 테스트할 수 있는 기능은 수력 시설에서 흔히 볼 수 있는 다양한 변압기 구성을 테스트하는 것을 단순화합니다.

Q5: 이 테스터는 병원 및 대학 캠퍼스 전력 시스템 유지 보수에 적합합니까?

자체 중전압 배전 및 자체 변압기를 갖춘 기관 캠퍼스는 계획되지 않은 정전을 방지하기 위해 신뢰할 수 있는 OLTC 테스트가 필요합니다. XHYZ1668의 직관적인 작동, 즉각적인 문서화를 위한 열전 사 인쇄기 및 추세 분석을 위한 500 세트 저장 기능은 감사 가능한 유지 보수 기록이 필요한 캠퍼스 시설 관리 팀에게 이상적입니다. 경량 휴대용 디자인은 단일 기술자가 넓은 캠퍼스 부지 전반에 걸쳐 여러 변압기 위치를 이동할 수 있도록 합니다.
