| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO CE |
| 모델 번호: | XHBX1502 |

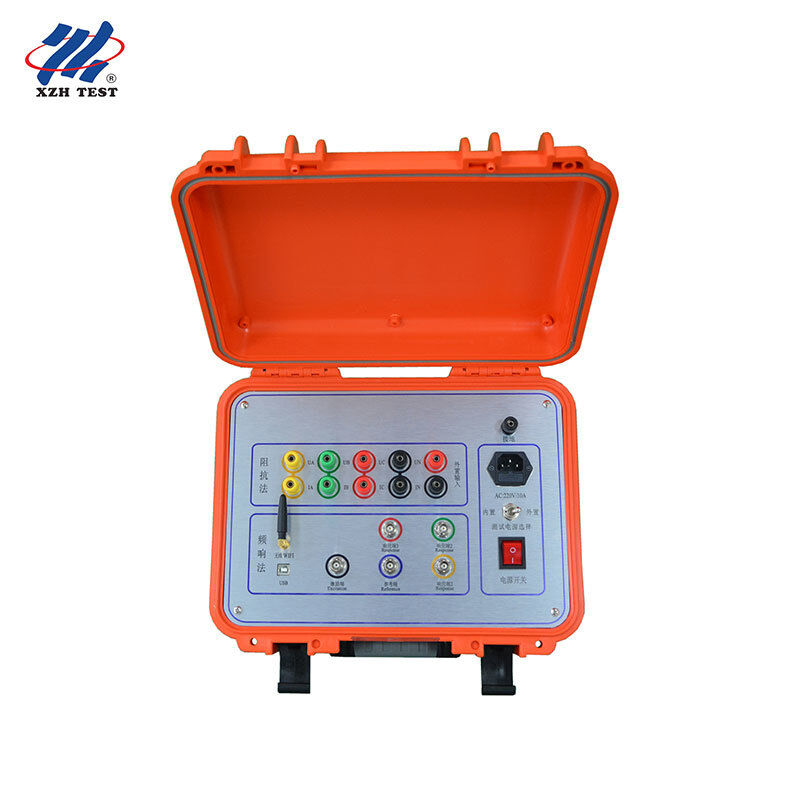

XHBX1502 변압기 권선 변형 분석기는 63kV에서 500kV까지 정격된 전력 변압기의 내부 기계적 결함을 감지하기 위해 설계된 주파수 응답 분석(FRA) 기술을 기반으로 하는 고급 비파괴 진단 장비입니다. 변압기가 제조될 때 각 권선은 분산 커패시턴스(Ci) 및 인덕턴스(Li) 매개변수에 의해 결정되는 고유하고 안정적인 주파수 응답 서명을 가집니다. 단락 고장, 운송 충격, 지진 활동 또는 통과 전류의 전자기력과 같은 사건은 권선을 물리적으로 변위시키거나 변형시켜 이러한 분산 매개변수를 변경하고 주파수 응답에서 측정 가능한 변화를 일으킬 수 있습니다. XHBX1502는 DDS 기반 고속 주파수 스위핑을 사용하여 이러한 서명을 캡처하고 비교하며, 응답 편차의 크기, 위치 및 방향을 정량화하여 변압기에 주요 수리가 필요한지 여부를 결정합니다. 이 모든 과정은 침습적 테스트나 오일 배출 없이 수행됩니다.
| 매개변수 | 사양 |
|---|---|
| 측정 성능 | |
| 진폭 측정 범위 | -120 dB ~ +20 dB |
| 진폭 측정 정확도 | 0.1 dB |
| 스캔 주파수 정확도 | 0.005% |
| 동상 테스트 반복성 | 99.9% |
| 신호 특성 | |
| 신호 입력 임피던스 | 1 MΩ |
| 신호 출력 임피던스 | 50 Ω |
| 신호 출력 진폭 | ±20 V |
| 응용 및 물리적 특성 | |
| 적용 가능한 변압기 정격 | 63 kV ~ 500 kV |
| 장비 치수 (가로×세로×높이) | 340 × 240 × 210 mm |
| 케이스 치수 (가로×세로×높이) | 370 × 280 × 260 mm |
| 케이블 박스 치수 (가로×세로×높이) | 420 × 300 × 300 mm |
| 전체 무게 | 20 kg |
| 환경 | |
| 작동 온도 | -10°C ~ +40°C |
| 보관 온도 | -20°C ~ +70°C |
| 상대 습도 | < 90%, 비응축성 |
