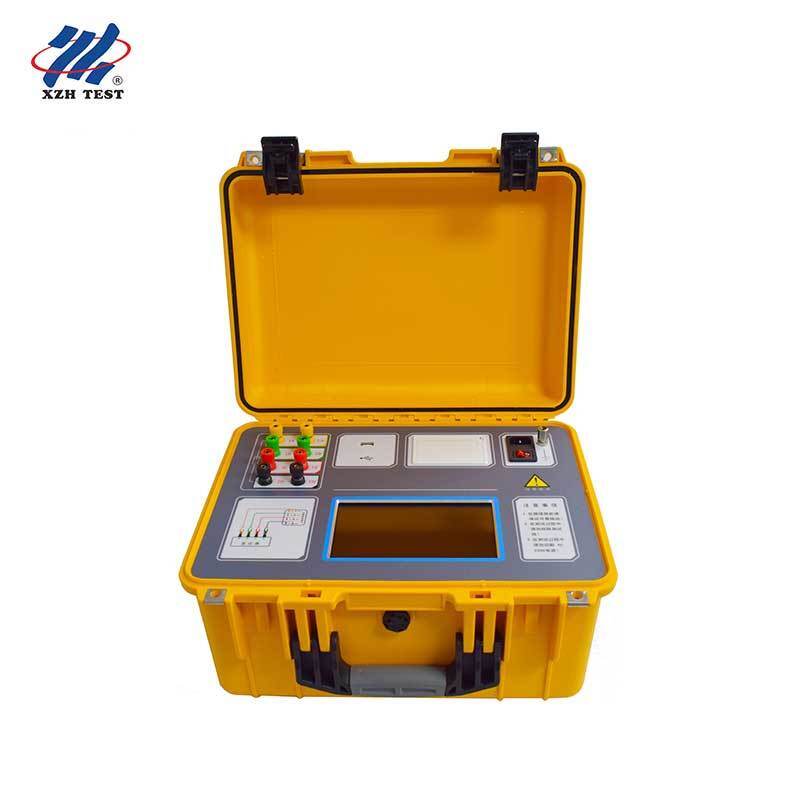

휴대 트랜스포머 DC 저항 검사기 XHZ1320A 제품 개요
트랜스포머는 전력 시스템의 핵심 장비이며, 장기적인 안정적인 작동은 전체 시스템의 안정성과 신뢰성에 중요합니다.변압기의 DC 저항은 반품에 대한 필수 시험 항목입니다., 완성된 제품 공장 테스트, 설치, 전달 테스트 및 전력 부서에서 수행되는 예방 테스트.그것은 적절하지 않은 코일 재료 선택과 같은 제조 결함을 효과적으로 감지, 용접 문제, 느슨한 연결, 결여 된 나선, 와이어 파열, 그리고 운영 위험. 빠른 DC 저항 측정 수요를 충족시키기 위해,이 회사는 독자적인 기술 전문 지식을 사용하여 이 트랜스포머 DC 저항 검사기를 개발했습니다.이 도구는 중립 지점으로 Y형 윙링에 대한 A0, B0, C0 단계 DC 저항의 3 단계 동시 측정을 지원하며 테스트 시간을 크게 절약합니다.7인치 큰 LCD 디스플레이, 막 키보드 조작, 그리고 소형 휴대용 디자인, 그것은 신뢰할 수있는 현장 사용에 대한 빠르고 정확하고 광범위한 측정을 제공합니다.
기술 매개 변수
| 매개 변수 |
사양 |
| 모델 |
XHZ1320A |
| 출력 전류 |
3단계: 2×10A / 2×5A / 2×2A; 단일단계: 20A / 10A / 2A |
| 테스트 범위 |
2×10A: 500μΩ-500mΩ; 2×5A: 1mΩ-1Ω; 2×2A: 2.5mΩ-2.5Ω; 20A: 250μΩ-1Ω; 10A: 500μΩ-2Ω; 2A: 2.5mΩ-10Ω |
| 결의 |
0.1μΩ |
| 정확성 |
± 0.2% 읽기 + 2자리) |
| 전원 공급 |
AC220V ±10%, 50±1Hz |
| 작동 온도 |
-10°C ~ +50°C |
| 상대 습도 |
≤ 85% RH |
| 크기 |
420 × 250 × 340mm |
| 무게 |
15kg |
| 표시 |
50.7인치 크기의 LCD |
| 운영 |
망막 키보드 |
| 데이터 저장 |
500개의 항목 내부 + USB 디스크 |
| 프린터 |
열 프린터 (요청에 따라 테스트 데이터를 인쇄) |
주요 특징
중립점 Y형 롤링에 대한 A0, B0, C0 단계 DC 저항의 3단계 동시 측정, 테스트 시간을 크게 절약합니다.
자동 3단계 불균형 비율 계산을 통해 고, 중, 저전압 롤링에 대한 모든 테스트 데이터를 표시하고 인쇄합니다.
안전 작동을 위한 전자기력 반전 (reverse electromotive force)
방출 표시기와 윙윙 울림으로 자동 방출, 오작동을 줄이고 장비와 인력 안전을 보장합니다.
500개의 데이터 입력, 영구적인 내부 저장장치, 그리고 USB 디스크 저장장치
57인치 크기의 LCD 디스플레이, 필요에 따라 시험 결과를 인쇄할 수 있습니다.
넓은 작동 온도, 높은 정확성, 진동 방지, 간섭 방지 및 휴대용 설계
의도된 사용자
유통 트랜스포머 유지보수 팀, 전력 공급국 현장 기술자, 그리고 휴대용 트랜스포머가 필요한 중소형 트랜스포머 수리 워크샵을 위해 설계되었습니다.튼튼한 DC 저항 검사기, 일상 현장 측정A0, B0, C0 와일딩의 3단계 동시 측정, 역 EMF 보호 및 자동 방출 표시, 그것은 안전에 맞게 설계되었습니다.유통 및 중형 트랜스포머의 효율적인 현장 테스트큰 트랜스포머 빠른 테스트를 위해 최적화 된 자기화 능력을 가진 터치 스크린 기기와 달리, 이 모델은 휴대성, 진동 방지,그리고 현장 승무원들의 간단한 키보드 조작.
FAQ
Q1: 3단계 동시 측정의 장점은 무엇입니까?A: 중립 지점이 있는 Y형 윙링의 경우, A0, B0, C0 단계 DC 저항을 동시에 측정하여 단일 단계 측정에 비해 테스트 시간을 크게 절약합니다.
Q2: 어떤 출력 전류와 테스트 범위가 제공됩니까?A: 출력 전류는 단相용으로 20A/10A/2A, 3相용으로 2×10A/2×5A/2×2A이며, 측정 범위는 250μΩ에서 10Ω이며 해상도는 0.1μΩ입니다.
Q3: 어떤 안전 보호 장치가 탑재되어 있습니까?A: 완전한 역 EMF 보호, 방출 지표가 있는 자동 방출 및 오작동을 줄이고 운영자와 장비의 안전을 보장하기 위한 윙윙 알람이 있습니다.
Q4: 테스트 데이터는 어떻게 저장됩니까?A: 500개의 데이터 항목을 내부적으로 영구적으로 저장할 수 있고 또한 편리한 데이터 수출과 검토를 위해 USB 디스크 저장소를 지원합니다.
Q5: 운영 조건은 어떤가요?A: 작동 온도는 -10°C ~ +50°C, 상대 습도 ≤85% RH, 전원 공급 AC220V±10% 50±1Hz, 휴대용 420×250×340mm 설계 15kg 무게.
