대상: 전력 유틸리티 케이블 고장 팀, 35kV 배전망 유지보수 계약업체, 산업 고전압 시험 서비스 제공업체
핵심 가치: 2μF 커패시터가 장착된 풀로드 휴대용 DC 임펄스 발생기로, 35kV 이하 케이블 고장 감지를 위해 0-1024J의 방전 에너지를 제공합니다. 삼중 보호 + 제로 위치 인터록 + 실시간 대기 전압계 — 단일 작업자 휴대용 폼 팩터로 완전한 35kV 임펄스 기능을 제공합니다.

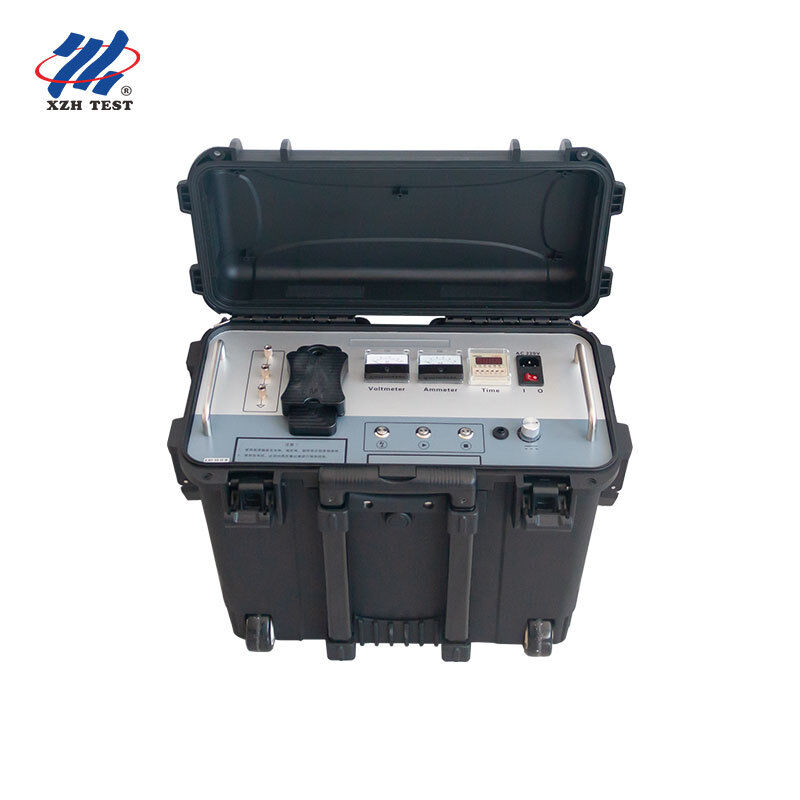

XHHV535-2L은 전문 케이블 고장 위치 팀을 위해 제작되었습니다. 35kV 등급의 임펄스 방전 기능이 필요하지만 트롤리 장착 장치의 물류 부담은 원하지 않는 경우입니다. 풀로드 섀시는 더 큰 카트형 발생기와 동일한 고전압 성능을 제공하면서도 접근이 제한된 장소 — 계단만 있는 변전소, 좁은 접근 경로가 있는 케이블 트렌치, 엘리베이터 크기가 장비 크기를 제한하는 다층 산업 시설 — 에서 단일 작업자 배치를 가능하게 합니다.
XHHV535-2L의 엔지니어링 성과는 풀로드 휴대용 섀시에서 완전한 35kV 임펄스 방전 기능을 제공하는 것입니다. 통상적으로 35kV 등급의 서지 발생기는 상당한 여유 거리, 두꺼운 내부 배선, 대형 커패시터 뱅크를 갖춘 트롤리 장착 인클로저가 필요하며, 이 모든 것이 무게와 부피를 증가시킵니다. XHHV535-2L은 고주파 솔리드 스테이트 HV 기술, 소형화된 고신뢰성 회로 설계, 외부 상호 연결 HV 케이블 및 별도 커패시터 모듈을 제거하는 통합 충전/방전 아키텍처를 통해 동일한 전압 등급을 달성합니다.
운영 영향: 기술자 1명이 차량에서 시험 지점까지 — 게이트 통과, 계단 오르기, 케이블 트렌치 건너기 — 운반할 수 있는 35kV 지원 서지 발생기는 현장 서비스 조직에 상당한 운영상의 이점을 제공합니다. 차량 요구 사항을 줄이고(리프트 게이트 불필요), 작업당 배치 시간을 단축하며, 일반적인 35kV 고장 호출에 2인 승무원이 필요한 예약 제약을 제거합니다.
| 안전 기능 | 보호 방법 |
|---|---|
| 제로 위치 시작 인터록 | HV 출력이 활성화되기 전에 전압 조정 노브가 0에 있어야 합니다 — 최대 전압에서 우발적인 35kV 시작을 방지합니다 |
| 실시간 대기 전압계 | kV 미터는 장비가 정지된 상태에서도 커패시터 전압을 지속적으로 표시합니다. 작업자는 단자에 접근하기 전에 항상 에너지 상태를 알고 있습니다 |
| 삼중 자동 보호 | 독립적인 과전류, 과전압 및 과열 회로가 동시에 출력을 모니터링합니다 — 모든 고장 조건에서 자동 차단 |
| 직접 단락 내성 | 출력 스테이지는 공격적인 고장 조건 중의 완전 단락 상태를 견딜 수 있도록 설계되었습니다 — 손상 없음, 퓨즈 교체 없음, 재설정 후 계속 진행 |
| 수동 방전 기능 | 작업자 명령에 의한 잔류 커패시터 에너지의 제어된 소산 — 자동 방전 회로를 넘어서는 두 번째 안전 계층 |
| 구성 가능한 방전 타이밍 | 임의로 설정 가능한 방전 간격 — 작업자가 충동 속도를 제어하여 서두르거나 과도하게 반복하지 않고 최적의 음향 탐지를 수행합니다 |
XHHV535-2L은 단일 컴팩트 인클로저 내에 충전 회로와 방전 회로를 통합합니다. 충전 회로는 HV 케이블 전압을 샘플링하고 전압 조정 제어 루프로 라우팅하여 — 2μF 에너지 저장 커패시터가 작업자가 선택한 레벨(0-35kV)까지 정확하게 충전되도록 합니다. 방전 회로는 임펄스 메커니즘에 의해 트리거되어 저장된 에너지를 정밀 간격의 고전압 방전 구체를 통해 출력 단자로 전달하여 — TDR 사전 위치 결정 및 음향-자기 탐지에 필요한 빠르고 상승하는 DC 임펄스 펄스를 생성합니다.
임펄스 마그넷 — DC 고전압 전원 공급 장치, 에너지 저장 커패시터, 방전 구체를 단일 모듈식 장치에 통합한 어셈블리 — 는 XHHV535-2L의 컴팩트한 폼 팩터의 핵심입니다. 기존의 부품 단위 설정에서 상호 연결 케이블, 별도 커패시터 뱅크, 외부 구체 간격을 제거함으로써 임펄스 마그넷은 물리적 부피의 일부만으로도 동일한 전기적 성능을 달성합니다.
| 응용 분야 | 대상 케이블 유형 |
|---|---|
| 케이블 고장 탐지 | 35kV 이하 XLPE, PILC, EPR 절연 전력 케이블 — 도시 배전, 산업 피더, 재생 에너지 집전 회로 |
| DC 내전압 시험 | 35kV 케이블 및 변압기, 스위치기어 등 전기 장비의 설치 후 및 수리 후 절연 검증 |
| 고전압 섬락 시험 | TDR 파형 획득 및 고장 사전 위치 거리 측정을 위한 제어된 섬락 유도 |
| 음향-자기 동기화 | 외부 음향 및 자기장 수신기를 사용한 정확한 고장 지점 위치를 위한 동기화된 임펄스 방전 |
| 예방 유지보수 평가 | 예정된 케이블 상태 평가 — 노후화된 35kV 네트워크의 절연 열화 조기 감지를 위한 임펄스 응답 기준선 추세 |
Q: 고전압 서지 발생기는 케이블 고장 탐지에서 어떻게 작동합니까?
서지 발생기는 고에너지 펄스를 고장 케이블에 방전시켜 고장 지점에서 제어된 고전압 아크를 생성합니다. 이 아크는 음향 신호(지면 마이크로 감지 가능한 큰 쿵 소리)와 전자기 펄스(유도 수신기로 감지 가능)를 모두 생성합니다. 음향 및 전자기 신호 도착 시간을 결합함으로써 작업자는 음향-자기 동기화라고 하는 기술을 사용하여 정확한 고장 위치를 정밀하게 찾을 수 있습니다.
Q: 다른 케이블 유형에 대해 어떤 전압 범위를 선택해야 합니까?
일반적인 지침으로 케이블의 정격 작동 전압을 따릅니다. 저전압 케이블(최대 1kV)의 경우 8kV 또는 12kV 범위를 사용합니다. 중전압 배전 케이블(6-15kV)의 경우 16kV 범위가 적합합니다. 고전압 송전 케이블(35kV 이상)의 경우 32kV 범위를 사용합니다. 항상 케이블 제조업체의 최대 시험 전압 사양을 참조하고 고전압 작동 중 모든 안전 거리가 유지되도록 하십시오.
Q: 서지 발생기 작동 중 어떤 안전 예방 조치를 준수해야 합니까?
고전압 서지 발생기 시험에는 엄격한 안전 프로토콜이 필요합니다. 연결하기 전에 항상 케이블이 완전히 전원이 차단되고 모든 전원에서 분리되었는지 확인하십시오. 경고 표지판과 함께 시험 구역 주변에 최소 5미터의 안전 구역을 설정하십시오. 모든 직원은 아크 등급 의류, HV 절연 장갑, 유전체 오버슈즈를 포함한 적절한 PPE를 착용해야 합니다. 통합 안전 기능 — 전원 차단 시 자동 방전, 비상 정지, 제로 전압 인터록 — 은 추가적인 보호 계층을 제공하지만 적절한 안전 절차를 대체해서는 안 됩니다.
Q: 이 장치의 여러 에너지 레벨(줄)의 장점은 무엇입니까?
다른 에너지 레벨은 다른 진단 목적을 제공합니다. 낮은 에너지 설정(예: 864J–1024J)은 초기 고장 확인 및 고저항 고장 위치 결정에 이상적이며, 과도한 에너지는 케이블 손상을 악화시킬 수 있습니다. 중간 에너지(1225J–2048J)는 대부분의 일반적인 고장 탐지를 위한 최적의 음향 신호 강도를 제공합니다. 높은 에너지(2450J+)는 감지 가능한 음향 신호를 생성하기 위해 더 강력한 아크 생성이 필요한 매우 긴 케이블, 깊은 매설 시나리오 또는 고임피던스 고장에 사용됩니다. 3단계 선택을 통해 작업자는 현장 조건에 맞게 에너지 출력을 조정할 수 있습니다.
Q: 이 서지 발생기에는 어떤 보증 및 지원이 포함되어 있습니까?
제조 결함에 대한 12개월 표준 보증 및 평생 기술 지원. CE 및 ISO 9001:2015 인증. 각 장치에는 서지 발생기, HV 출력 케이블, 접지 케이블, 방전 로드, 사용자 설명서 및 안전 운송을 위한 잠금 캐스터가 있는 헤비 듀티 트롤리가 포함됩니다. 요청 시 현장 설치, 시운전 및 작업자 안전 교육을 제공합니다. 방전 간격, 커패시터, HV 다이오드를 포함한 예비 부품은 신속한 교체를 위해 재고가 있습니다.
