케이블 결함 탐지기
>

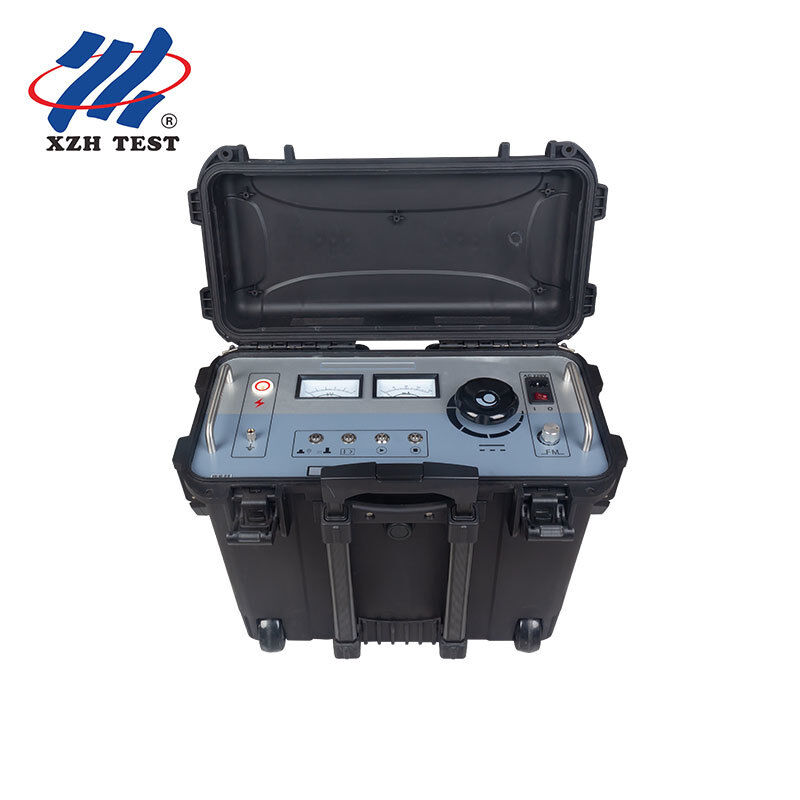

10kV 케이블 외부 껍질 결함 지표 클램프 전류 케이블 결함 탐지기 XHHD523L

10kV 케이블 외부 껍질 결함 지표 클램프 전류 케이블 결함 탐지기 XHHD523L

제품 상세정보:
원래 장소: xi'an
브랜드 이름: XZH TEST
인증: ISO CE
모델 번호: XHHD523L
상세 정보
원래 장소:
xi'an
브랜드 이름:
XZH TEST
인증:
ISO CE
모델 번호:
XHHD523L
강조하다:

High Light

강조하다:

10kV 케이블 외부 껍질 결함 탐지 장치

,

클램프 전류 케이블 결함 지표

,

단계 전압 껍질 결함 탐지 장치

Trading Information
최소 주문 수량:
1개
가격:
협상 가능
포장 세부 사항:
목재 포장
배달 시간:
5-8 근무일
지불 조건:
티/티
공급 능력:
3000단위/년
제품 설명
XHHG523L 케이블 외부 껍질 결함 탐지 전반적인 설명

고전압 케이블 외부 껍질 결함 탐지 장치의 출력 전압은 10kV 이하입니다.중국 국가 표준 GB50150-2006의 케이블 외부 껍질 견딜 수 있는 시험 요구 사항을 완전히 충족합니다., 교차 결합 시스템에 적합한 케이블 외부 껍질의 수용 및 예방 테스트와 케이블 외부 껍질의 결함 위치를 포함합니다.그것은 신속하고 정확하게 10kV-500kV 단일 코어 및 3 코어 고전압 및 초고전압 케이블에서 과도한 누출 전류와 같은 숨겨진 위험과 외부 껍질의 지식 결함을 찾습니다, 또한 5kV-10kV, HDPE 및 PVC 케이블 외부 껍질에 1 분 DC 견딜 테스트를 수행 할 수 있습니다.그것은 10kV-500kV 단일 코어 및 3 코어 고전압 및 초고전압 케이블 운영 장치의 케이블 장비 유지 보수에 필수적인 전용 도구입니다., 초고전압 케이블 엔지니어링 회사 및 전력 전송 및 변환 엔지니어링 회사.

누구 를 위한 것 인가 (목적 대상자)

XHHG523L는 케이블 외부 껍질 작업의 현장 정밀 확인 및 견딜 단계에 배치됩니다. 대략적인 결함이 알려진 후에,그것은 정확한 재킷 결함 위치를 파악하는 데 사용됩니다이 장치는 10kV-500kV의 고전압 및 초고전압 케이블에 직접 작동하는 현장 케이블 서비스 및 유지 보수 직원을 위해 설계되었습니다.초고전압 케이블 엔지니어링 회사 및 자켓 수용 및 예방 테스트를 수행하는 전력 전송 및 변환 엔지니어링 회사, 그리고 케이블 자산 소유자 및 자신의 고전압 케이블 자켓을 유지하는 산업, 철도, 지하철 및 서브 스테이션 사용자.그것은 직접 묻힌 응용 프로그램 (단계 전압 방법) 및 터널 설치 응용 프로그램 (전류 방법) 에서 모두 사용됩니다., 뿐만 아니라 5kV-10kV, 1 분 DC 자켓 HDPE 및 PVC 뚜?? 에 대한 테스트를 견딜 수 있습니다.이 장치는 전용 휴대용 로케이터입니다.: 그것은 브릿지 범위 섹션을 가지고 있지 않고 대신 현장에서 자켓의 지각 결함을 파악하고 하나의 휴대용 장치에서 자켓 견딜 테스트를 수행하는 데 중점을두고 있습니다.

제품 특성
자동 과전류, 과전압 및 과열 보호
더 큰 안전과 신뢰성을 위해 제로 위치 시작 보호
독보적인 자기 방출 설계: 고전압 출력이 끊어지면 자신의 고전압은 0이 됩니다.
전류와 전압을 측정하는 두 개의 포인터, 직관적이고 명확합니다.
한 키로 로컬레이션 모드와 저항 모드 사이를 전환합니다. 빠르고 편리합니다.
테스트 범위는 실명 영역이 없습니다.
수신기의 감수성은 조절이 가능하여 위치가 더 편리합니다.
과전류 보호 스위치, 저항 모드 및 로컬레이션 모드 모두에서 사용하기 편리합니다.
기술 사양
항목 사양
입력 전압 AC 220V (± 10%), 50Hz (± 2Hz)
출력 전압 0~10kV (사각형 파동), 조절
출력 전류 0~200mA
출력 능력 2kVA
주파수 조정 미니: 0.2Hz, 최대: 5Hz (범위 조절)
작동 원칙

로컬레이션 기능: AC 220V 전원 공급은 우수한 변환을 달성하기 위해 풀 웨이브 직렬에 노출됩니다.식별에 필요한 고전력 특수 신호로 변환합니다.이 신호는 연결 라인을 통해 연결 될 케이블에 적용되며, ′′단계 전압 방법" 또는 ′′전류 방법"을 사용하여 케이블 결함을 정확하게 파악 할 수 있습니다.

단계 전압 방법: 묻힌 케이블에 지식 결함이 있는 경우, 전력 차이 방법을 사용하여 결함 지점을 찾을 수 있다.고장있는 케이블의 테스트 포인트와 지상 사이에는 시험 전압이 적용됩니다., 그래서 배포 전기장이 입구와 동심하여 케이블의 입구 주위를 형성합니다.이 필드에서 같은 반지름의 모든 점들 사이에 잠재적 차이가 없습니다., 하지만 다른 반지름의 두 지점 사이에 잠재적 차이가 있고, 두 지점 사이의 거리가 고정되면 두 지점이 중심에 가까워질수록잠재차가 커질수록. 두 점 A와 B를 중심으로 점차 움직이면, 파기점이 A와 B 사이에 정확히 중간 지점에 있을 때 잠재적 차이는 0이 됩니다.만약 움직임이 고장점을 지나면, 잠재차의 극성은 역전되므로, 앞뒤로 이동하면 근간 지점을 정확하게 판단할 수 있습니다.

전류 방법: 터널 케이블에 지식 결함이 있는 경우, 결함 지점 전과 후의 반대 전류 방향이 결함 지점을 찾기 위해 사용될 수 있다.고전압 신호는 결함 지점 배열을 위해 결함 케이블에 적용됩니다; 결함점 이전과 후의 전류는 반대 극성을 가지고 있으며 결함점의 전류는 가장 작습니다.수신 클램프는 결함 지점 이전과 후 전류의 방향을 판단하는 데 사용됩니다: 케이블에 수신 클램프를 클램핑, 수신 상자는 방향을 나타냅니다, 그리고 움직임이 결함 지점을 넘어서 계속되면 전류 극성은 역전됩니다.그래서 앞뒤로 이동하면 토착점을 정확하게 판단할 수 있습니다..

저항 기능: 케이블의 저항 테스트를 위해 기능 키를 저항 기능으로 0-10kV 출력으로 전환합니다.

악기 구성
케이블 외부 껍질 결함 탐지 장치: 결함 위치 또는 견딜 수 있는 테스트를 위한 장치
고전압 연결선: 본부에서 나오는 고전압 출력을 테스트 중인 케이블의 핵심으로 연결한다.
전력선: 기기의 작동 전력선.
수신기: 오류 로컬레이션 중에 신호를 수신하는 장치.
피지: 8A 피지, AC 220V 공급 시스템에 대한 예비 피지.
지상선: 기기의 지상선.
수신 클램프: 클램프 타입 수신기
A-프레임: 단계 전압 방법과 함께 사용됩니다.
주요 패널지상 기둥: 안전 보호를 위해 기기의 지상 지점.수신기 패널위치 스위치: 0 위치는 꺼진 상태입니다. I 위치는 단계 전압 테스트 모드와 수신 클램프 테스트 모드에서 사용할 수 있습니다.더 약한 입력 신호를 가진 테스트 환경에 적합합니다 (내용 증폭회로가 있습니다); ′′II′′ 위치는 단계 전압 테스트 모드에서만 사용할 수 있으며, 더 강한 입력 신호가 있는 테스트 환경에 적합합니다 (내용 증폭회로가 없습니다).주요 작전
1.빨간색의 고전압 선을 "고전압 출력" 터미널에 넣고 다른 끝을 금속 껍질 또는 장갑에 연결하고 "지구"를 안정적으로 연결한다.단위가 켜져 있는 동안 전선을 연결하지 마십시오..
2.배선이 완료되면 AC 220V 공급을 연결하고 켜십시오.
3.현장 케이블 상태와 배선이 맞는지 확인합니다; 시작하기 전에,전압 조절 장치가 시계의 반대 방향으로 0으로 전환되었는지 확인합니다. 시작 버튼 램프가 켜지면 0 위치에 도달했다는 것을 나타냅니다., 단위가 제로화되지 않으면 시작될 수 없습니다.
4.시작 버튼을 누르면 정지 버튼 램프가 켜집니다. 로컬레이션 / 저항 기능 스위치 버튼을 사용하여 작동 상태 ∼ 로컬레이션 모드 (녹색 램프) 또는 저항 모드 (붉은 램프) 를 선택합니다.현지화 모드, 주파수 조절 단추는 출력 주파수를 조정하기 위해 회전 할 수 있습니다.
5.전압 조정 장치를 시계 방향으로 돌리고 적절한 출력 전압을 선택하기 위해 볼트미터와 암페미터를 관찰하십시오.
6.테스트 후, 전압 조절기를 시계 반대 방향으로 0 지점으로 돌리고, 스톱 버튼을 누르면 기기가 작동을 멈추고, 그 다음 끄십시오.
7.고전압으로 고장난 케이블을 배열한 후에야 시험 전선을 제거할 수 있다.
예 를 사용 하라

로컬라이제이션 (단계 전압 방법 (직접 묻혀있는 케이블의 외부 껍질 결함을 정확하게 확인하기 위해)주 단위가 연속 펄스 전류 출력을 보장하기 위해 현지화 모드에서 신호를 전송하는): A-프레임을 설치하고 A-프레임 연결 선으로 수신기에 연결합니다. 수신기 위치 스위치를 ∼I ∼ (약해진 신호) 또는 ∼II ∼ (더 강한 신호) 로 설정합니다.마이크로암미터의 제로화 버튼을 제로화 버튼으로 제로화 위치에서 (제로화 버튼은 제로화 버튼을 제로화 위치에서 제로화 버튼은 효과가 없습니다); 케이블 경로를 따라, 대략적인 측정 범위 내에서 케이블 위에 바로, A-프레임 프로브를 땅에 삽입하고, 앰프미터의 크기와 방향을 관찰합니다.적당한 포인터 스윙을 설정하기 위해 조정 버튼을 사용하여; 조절 단추와 A 프레임 탐사기의 앞뒤 순서를 변경하지 않고 A 프레임을 케이블 위에 계속 앞으로 움직입니다.먼저 극성이 변하는 구간을 찾아서, 펄싱 신호가 0 또는 역으로 변하는 지점을 찾아서, 고전압 펄스 신호를 끄고 케이블과 콘덴시터를 방출합니다.

로컬레이션 류트 방법 (터널에 설치된 케이블의 외부 껍질의 결함을 정확하게 확인하기 위해, 주 단위가 로컬레이션 모드에서 신호를 전송):현재 수신 클램프를 수신기에 연결; 수신기 위치 스위치를 I (또는 전류가 강한 경우 II) 로 설정하고 제로 단추로 마이크로 암미터를 제로합니다. 대략적인 측정 범위 내에서,케이블에 전류 수신 클램프를 클램프하고 전력 계측기의 크기와 방향을 관찰, 조정 단추를 사용하여 적절한 지표 스윙을 설정합니다. 조정 단추와 수신 클램프 방향이 변하지 않고 클램프를 계속 앞으로 움직입니다.먼저 극성이 변하는 구간을 찾아서, 펄싱 신호가 0이 되는 지점을 찾아서, 고전압 펄스 신호를 끄고 케이블과 콘덴시터를 방출합니다.

저항 모드: insert the red high-voltage line into the “high-voltage output” terminal with the other end connected to the metal sheath or armoring and the “ground” reliably connected (never connect wiring while the unit is on)■ 전선이 완료되면 AC 220V 전원을 연결하고 켜십시오. 현장 케이블 상태와 전선이 올바르는지 확인합니다.시작하기 전에 전압 조절이 0으로 시계 반대 방향으로 돌렸는지 확인; 기능 스위치 버튼 (붉은 램프) 을 사용하여 저항 모드를 선택; 시작 버튼을 누르면 중지 버튼 램프가 켜집니다;전압 조절을 시계 방향으로 돌리고 적절한 출력 전압을 선택하기 위해 볼트 미터와 암프 미터를 관찰; 테스트 후, 전압 조절기를 시계 반대 방향으로 0 위치로 돌리고, 스톱 버튼을 누르고, 그 다음 끄십시오.고전압으로 결함있는 케이블을 배열한 후에야 시험 전선을 제거할 수 있습니다..

참고문서 및 공통문제
고전압 부상을 피하기 위해 시험 중에 고전압 연결 선과 시험 중인 케이블을 만지지 마십시오.
케이블을 연결하는 동안 단위를 절대로 켜지 말고 시험 후 즉시 전원을 끄십시오.
전압 조절 장치가 0 위치에 있지 않을 때 기계를 작동시킬 수 없습니다.
수신기가 제로화 될 수 없다면 수신기의 뒷 뚜?? 을 열고 9V 배터리가 전원을 공급하는지 확인하십시오.
토착은 신뢰할 수 있어야 합니다.

보증: 구매 날짜로부터 1년 이내에 제품 품질 문제로 무료 수리, 평생 유지 보수 및 기술 서비스 제공.

FAQ Q1: XHHG523L는 무엇을 위해 사용합니까?

이것은 10kV 이하의 출력으로 고전압 케이블 외부 껍질 결함 탐지 장치입니다.그것은 신속하고 정확하게 10kV-500kV 단일 코어 및 3 코어 고전압 및 초고전압 케이블에서 외부 뚜?? 인어딩 결함 및 과도한 누출 전류 위험을 발견하는 데 사용됩니다., 교차 결합 시스템에 적합한 외부 껍질의 수용 및 예방 테스트를 포함하여 GB50150-2006의 케이블 외부 껍질 견딜 수 있는 시험 요구 사항을 완전히 충족합니다.

Q2: 출력 능력은?

입력 전압은 AC 220V (±10%), 50Hz (±2Hz); 출력 전압은 0~10kV (사각형 파동) 이며 조절할 수 있습니다; 출력 전류는 0~200mA; 출력 용량은 2kVA입니다.그리고 주파수 조절은 최소 0에서.2Hz 최대 5Hz (조정 가능). 또한 HDPE 및 PVC 케이블 외부 껍질에 5kV-10kV, 1분 DC 견딜 수 있는 테스트를 수행 할 수 있습니다.

Q3: 고장점을 어떻게 찾아내죠?

로컬레이션 모드에서 AC 220V 공급은 케이블에 적용된 고전력 특수 신호로 변환됩니다.그리고 오류는 직접 묻힌 케이블 (A 프레임) 또는 터널에 설치 된 케이블 (접수 클램프) 에 대한 현재 방법을 통해 단계 전압 방법을 통해 정확하게 확인됩니다., 양극성 변화를 따라, 그리고 펄싱 신호가 0인 지점.

Q4: 어떤 보호 및 표시 기능을 제공합니까?

과전류, 과전압 및 과열 자동 보호, 제로 포지션 시작 보호, 그리고 독특한 자기 방출 설계 (고전압 출력이 끊어지면,자신의 고전압은 0이 됩니다)전류와 전압에 대한 듀얼 포인터 미터를 사용 합니다. 로컬레이션 모드와 저항 모드 사이를 한 키로 전환 할 수 있습니다. 테스트 범위에서 맹면이 없습니다.과류 보호 스위치와 조절 가능한 수신기 감도를 제공합니다..

Q5: 물리적 사양은 무엇이며 어떤 것이 포함됩니다?

크기는 540L × 310W × 460H이며 무게는 35kg입니다. 기기는 주 단위, 고전압 연결 라인, 전력 라인, 수신기, 8A 피지 (보유 장치와 함께), 지상 전선과 함께 제공됩니다,수신 클램프와 A 프레임
