XHSB505B 케이블 식별기 — 케이블 고장 탐지기 제품 특성
정확하고 신뢰할 수 있는 식별.
다양한 케이블에 적합한 대형 식별 조.
매우 간단한 작동.
명확하고 직관적인 표시.
본체 및 액세서리는 휴대 및 정리가 용이합니다.
수신기의 수신 신호 강도는 조절 가능합니다.
활선 및 무전압 케이블 모두 테스트 가능.
작고 휴대하기 쉬우며 가볍습니다.
작동 원리 무전압 케이블 감지
송신기는 주로 특수 펄스 신호를 생성하며, 이 신호는 연결선을 통해 식별할 케이블에 적용됩니다. 전자기 유도 원리에 따라, 전송된 신호와 일치하는 유도 신호가 케이블을 따라 생성됩니다. 현장에서는 고감도 수신 클램프와 휴대용 수신기를 사용하여 모든 케이블을 감지하고, 수신기 계기의 표시를 통해 적용된 신호를 전달하는 케이블(즉, 식별할 무전압 케이블)을 정확하게 찾을 수 있습니다.
활선 케이블 감지
송신기는 특수 펄스 신호를 생성하며, 이 신호는 식별할 활선 케이블의 한 지점에 있는 전용 송신 클램프를 통해 적용됩니다. 전자기 유도 원리에 따라, 전송된 신호와 일치하는 유도 신호가 케이블을 따라 생성됩니다. 현장에서는 고감도 수신 클램프와 휴대용 수신기를 사용하여 모든 케이블을 감지하고, 수신기의 표시를 통해 적용된 신호를 전달하는 케이블(즉, 식별할 활선 케이블)을 정확하게 찾을 수 있습니다.
권장 사용자 및 응용 분야
이 기기는 케이블 식별, 즉 여러 케이블 중에서 대상 케이블을 찾는 데 전용이며, 고장 탐지용이 아닙니다. 활선 및 무전압 케이블 모두에서 작동하며 특히 다음과 같은 경우에 적합합니다:
1. 케이블 건설 및 설치 현장 팀
직접 연결 방식 또는 커플링 방식을 사용하여, 포설, 이전, 유지 보수 및 고장 처리 중에 "찾고 있는 케이블이 무엇인지" 신속하게 확인합니다.
2. 케이블 트렌치 및 터널 작업 팀
밀집된 트렌치와 긴 터널에 포설된 동일 사양의 여러 케이블 중에서 대상 케이블을 식별하며, 미터 바늘의 스윙 방향이 직관적이고 신뢰할 수 있는 판단을 제공합니다.
3. 케이블 유지 보수 및 고장 처리 팀
의무적인 시공 전 스파이크 테스트 전에 케이블을 식별하고, 테스트 중인 케이블에 대한 작업을 수행하지 않고 활선 케이블을 식별합니다(커플링 방식).
기술 매개변수
| 항목 |
사양 |
| 식별 방법 |
미터 바늘 스윙 방향으로 판단 |
| 조 개방 |
송신 클램프: Φ125mm; 수신 클램프: Φ200mm |
| 출력 전압 |
기어 I (직접 연결 방식): 150V; 기어 II (커플링 방식): 250V |
| 테스트 범위 |
직접 연결 방식: 0Ω–1kΩ; 커플링 방식: 0Ω–50Ω |
| 펄스 전류 |
0–10A |
| 펄스 주기 |
주기당 2.75초 |
| 전원 공급 장치 |
송신기: 12VDC 리튬 배터리; 휴대용 수신기: 사이즈-5 (AA) 배터리 |
기기 구성

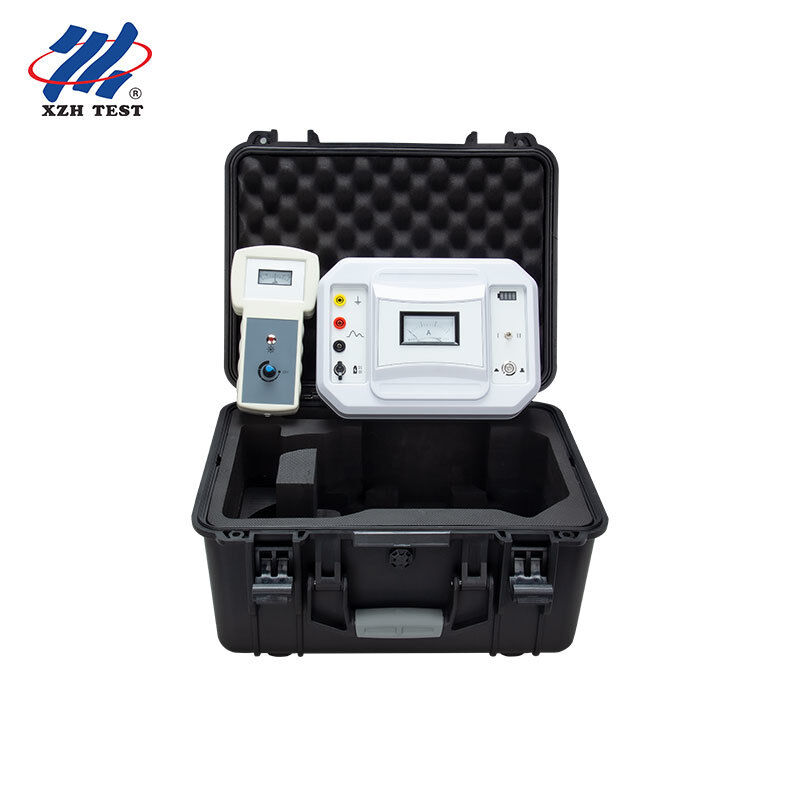

기기는 송신기, 송신 클램프, 수신 클램프 및 휴대용 수신기로 구성됩니다.
송신기 패널 — 접지 단자: 장비의 안전 접지 단자; 출력 양극: 송신기 출력 양극, 빨간색 출력선에 연결; 출력 음극: 송신기 출력 음극, 검은색 출력선에 연결; 충전: DC12V 충전 포트, 12V 충전기를 연결하여 충전 시작; 전원 스위치: 작동 전원을 켜거나 끕니다; 기어 스위치: "I"는 무전압 케이블 식별용, "II"는 활선 케이블 식별용; 배터리 표시등: 내장 배터리가 작동 중일 때 배터리 잔량을 실시간으로 표시합니다; 전류계: 출력 전류의 순간 평균값을 표시합니다.
휴대용 수신기 — 조절 노브로 수신 신호 강도를 조절합니다(시계 방향으로 증가, 반시계 방향으로 감소; 스위치 기능도 있습니다). 하단의 BNC 커넥터는 수신 클램프를 연결하여 신호를 수신하는 데 사용됩니다.
작동 안내 무전압 케이블 식별 — 직접 연결 방식
배선 방법 1: 송신기의 빨간색 테스트 리드를 케이블 코어(한 상이면 충분)에 연결하고 검은색 테스트 리드를 접지에 연결합니다. 해당 상의 원단을 접지합니다(케이블 차폐층 및 외장은 접지되지 않음).
배선 방법 2: 빨간색 테스트 리드를 케이블 코어(한 상이면 충분)에 연결합니다. 검은색 테스트 리드를 구리 차폐 또는 케이블 외장에 연결합니다. 해당 상의 원단을 구리 차폐 또는 케이블 외장에 연결합니다. 구리 차폐 또는 외장의 접지 상태를 확인합니다. 케이블 식별은 접지 시스템의 접지 조건과 케이블 차폐 또는 외장의 무결성에 영향을 받으므로, 방법 1과 2가 가장 이상적인 결과를 제공합니다.
접지 시스템의 접지 루프 저항이 너무 크거나 신뢰할 수 없으면, 전송된 신호가 로드되지 않거나 상쇄될 수 있으며 식별 결과가 좋지 않습니다. 이 경우 배선을 조정하고 방법 1 또는 2를 사용하십시오.
작동 단계
1.송신기 전원 스위치를 켜고 기어 스위치를 "I"로 설정합니다. 전원 표시등이 세 번 깜박이고 전류계 바늘도 같은 주파수로 세 번 스윙하며 펄스 신호를 주기적으로 출력합니다.
2.수신기를 수신 클램프에 연결하고 수신 클램프를 테스트 중인 케이블에 클램핑합니다.
3.수신 클램프의 화살표 방향을 주의하십시오(화살표는 원단을 향함). 그렇지 않으면 바늘이 반대 방향으로 스윙합니다.
4.수신기 조절 노브를 시계 방향으로 돌립니다. "삐" 소리가 나고 표시등이 켜지면 수신기가 켜진 것입니다. 그런 다음 수신 신호 강도를 적절한 수준으로 설정합니다. 이때 신호를 받는 케이블만 동일 방향의 연속적인 세 가지 특성 신호를 수신하며, 신호 스윙 주파수는 송신기 주파수와 일치하고 "삐-삐-삐" 소리가 납니다.
활선 케이블 식별 — 커플링 방식
테스트 중인 케이블에 대한 작업은 전혀 필요하지 않습니다. 송신 클램프를 케이블에 클램핑하기만 하면 됩니다.
케이블 외장의 양쪽 끝은 잘 접지되어야 합니다. 그렇지 않으면 접지 저항이 증가함에 따라 커플링 전류가 감소합니다.
외장의 양쪽 끝이 접지되지 않았거나 중간에 끊어진 경우 커플링 방식을 사용할 수 없습니다.
송신 클램프를 케이블에 클램핑할 때 클램프의 화살표는 케이블의 원단을 향해야 합니다.
수신 클램프와 송신 클램프는 최소 2m 이상 떨어져 있어야 합니다.
작동 단계
1.송신기 출력을 송신 클램프에 연결하고 식별할 활선 케이블의 적절한 위치에 클램핑하며, 클램프 화살표는 케이블의 원단을 향하도록 합니다.
2.송신기 전원 스위치를 켜고 기어 "II"를 선택합니다. 전원 표시등이 세 번 깜박이고 전류계 바늘도 같은 주파수로 세 번 스윙하며 펄스 신호를 주기적으로 출력합니다.
3.수신 클램프를 수신기에 연결하고 테스트 중인 케이블에 클램핑합니다.
4.수신 클램프의 화살표가 케이블의 원단을 향하도록 주의하십시오. 그렇지 않으면 바늘이 반대 방향으로 스윙합니다.
5.수신기 조절 노브를 시계 방향으로 돌립니다. "삐" 소리가 나고 표시등이 켜지면 수신기가 켜진 것입니다. 수신 신호 강도를 적절한 수준으로 설정합니다. 이때 신호를 받는 케이블만 송신기의 출력 스위칭 주파수와 일치하는 신호를 수신하며, "삐-삐-삐" 소리가 납니다.
6.커플링 방식으로 대상 케이블을 식별할 수 없는 경우, 직접 연결 방식을 사용하는 것이 좋습니다.
주의 사항
테스트 중에는 수신기의 수신 신호 강도를 적절하게 조절해야 합니다. 너무 크거나 작지 않게 합니다.
테스트할 케이블이 식별된 후에는 시공 전에 반드시 스파이크 테스트를 수행하여 안전을 확보하십시오!
테스트 중인 케이블에 수신 클램프를 클램핑할 때, 조가 잘 접촉되도록 하십시오. 조의 먼지, 접촉부의 간극 또는 헐거운 장착은 모두 신호 수신에 영향을 미칩니다.
현장에서 바늘 스윙이 명확하지 않으면 수신 클램프가 잘 접촉되었는지 확인하십시오.
활선 케이블을 식별할 때, 간섭이 너무 심하여 수신 클램프가 자기 포화되어 신호를 수신할 수 없는 경우, 대신 무전압 방식을 사용하는 것이 좋습니다.
기기는 테스트를 위해 직접 단락될 수 있습니다.
수신기 바늘 스윙 주파수가 송신기와 일치하지 않거나 스윙 진폭이 너무 작으면, 수신 신호가 너무 약한 것입니다. 조절 노브를 시계 방향으로 돌려 수신 신호 강도를 높이십시오.
수신기 바늘이 불규칙하게 스윙하거나 전혀 스윙하지 않으면, 간섭 신호가 너무 강하거나 테스트 중인 케이블이 대상 케이블이 아닙니다.
매뉴얼을 자세히 읽고 관련 주의 사항을 준수하십시오. 기기는 실내 및 실외에서 사용할 수 있지만, 비, 부식성 가스, 심한 먼지 및 고온 장소를 피해야 합니다. 작업자는 전기 장비 또는 기기에 대한 일반적인 지식이 있어야 합니다. 이 기기는 고정밀 기기이므로 강한 진동으로부터 보호해야 합니다. 수리, 관리 및 조정은 전문가가 수행해야 합니다. 배터리 손상을 방지하기 위해 2개월마다 송신기를 충전하고 유지 보수하십시오. 수신기의 수신 신호 강도는 테스트 전에 시작 지점에서 조절해야 합니다(너무 크거나 작지 않게). 테스트 중에는 조절해서는 안 됩니다.
Q1. XHSB505B 케이블 식별기는 무엇에 사용됩니까?
전력 케이블 포설, 이전, 유지 보수 및 고장 처리 중에 여러 케이블 중에서 대상 케이블이 무엇인지 식별합니다. 특히 동일 사양의 케이블이 많은 케이블 트렌치에서 유용합니다. 활선 및 무전압 케이블 모두 식별할 수 있습니다.
Q2. 직접 연결 방식과 커플링 방식의 차이점은 무엇입니까?
직접 연결 방식은 무전압 케이블용입니다. 송신기 출력을 케이블 코어(또는 구리 차폐/외장)에 연결하며, 테스트 범위는 0Ω–1kΩ이고 기어는 I(150V)입니다. 커플링 방식은 활선 케이블용입니다. 송신 클램프를 케이블에 클램핑하며 케이블을 조작하지 않습니다. 테스트 범위는 0Ω–50Ω이고 기어는 II(250V)입니다. 외장의 양쪽 끝은 잘 접지되어야 합니다.
Q3. 식별 결과는 어떻게 판단됩니까?
미터 바늘의 스윙 방향으로 판단합니다. 신호를 받는 케이블만 동일 방향의 연속적인 세 가지 특성 신호를 수신하며, 스윙 주파수는 송신기와 일치하고 "삐-삐-삐" 소리가 납니다. 수신 클램프(및 송신 클램프)의 화살표는 케이블의 원단을 향해야 합니다. 그렇지 않으면 바늘이 반대 방향으로 스윙합니다.
Q4. 주요 기술 매개변수는 무엇입니까?
미터 바늘 스윙 방향으로 식별; 송신 클램프 조 Φ125mm 및 수신 클램프 조 Φ200mm; 출력 전압 150V(기어 I) 및 250V(기어 II); 테스트 범위 0Ω–1kΩ(직접) 및 0Ω–50Ω(커플링); 펄스 전류 0–10A; 펄스 주기 주기당 2.75초; 전원 공급 장치 12VDC 리튬 배터리(송신기) 및 사이즈-5 (AA) 배터리(휴대용 수신기).
Q5. 패키지에는 무엇이 포함되어 있으며, 안전을 위해 무엇을 주의해야 합니까?
패키지에는 송신기 1개, 수신기 1개, 충전기 1개, 빨간색 출력선 1개, 검은색 출력선 1개, 송신 클램프 1개, 수신 클램프 1개 및 사이즈-5 (AA) 배터리 2개가 포함되어 있습니다. 안전을 위해, 테스트할 케이블이 식별된 후에는 시공 전에 반드시 스파이크 테스트를 수행해야 합니다. 활선 케이블을 식별할 때는 외장의 양쪽 끝을 잘 접지해야 하며, 수신 및 송신 클램프는 최소 2m 이상 떨어져 있어야 합니다.
