XHSB505B 케이블 식별자 - 케이블 오류 탐지기产product特性
정확하고 신뢰할 수 있는 식별.
다양한 케이블(송신 클램프 Φ125mm, 수신 클램프 Φ200mm)에 적합한 대형 식별 조입니다.
매우 간단한 조작과 명확하고 직관적인 표시.
본체와 액세서리는 휴대성이 뛰어나고 깔끔하며, 작고 가볍습니다.
수신기의 수신 신호 강도는 조정 가능합니다.
활성 케이블과 전원이 공급되지 않는 케이블을 모두 테스트할 수 있습니다.
권장 사용자 및 애플리케이션
이 장비는 활성 케이블과 전원이 공급되지 않는 케이블 모두에 대해 여러 케이블 중 어느 케이블이 대상인지 확인하는 케이블 식별 전용입니다. 특히 다음과 같은 경우에 적합합니다.
1. 케이블 트렌치 검사 및 케이블 기록 측량팀
미터 바늘 스윙 방향의 직관적인 판단을 사용하여 동일한 사양의 많은 케이블을 보유하는 밀집된 트렌치에서 각 케이블의 소유권과 ID를 확인합니다.
2. 실시간 작업 및 중단 없는 케이블 유지 관리 직원
커플링 방법으로 활선 케이블을 식별하기 위해 테스트 중인 케이블에 대한 작업이 전혀 필요하지 않으며 정전이 필요하지 않습니다(외피의 양쪽 끝이 잘 접지되어야 함).
3. 케이블 재배치, 재연결 및 승무원 연결
재배치 또는 재연결 전에 전원이 차단된 케이블에 직접 연결 방법으로 대상 케이블을 확인하고 식별 후 필수 구성 전 스파이크 테스트를 수행하기 위한 것입니다.
작동 원리 라이브 케이블 감지(결합 방식)
송신기는 식별할 라이브 케이블의 한 지점에서 전용 전송 클램프를 통해 적용되는 특수 펄스 신호를 생성합니다. 전자기 유도 원리에 따라 전송된 신호에 따라 유도 신호가 케이블을 따라 생성됩니다. 현장에서는 고감도 수신 클램프와 휴대용 수신기를 사용하여 모든 케이블을 감지하고 수신기의 표시에 따라 적용된 신호를 전달하는 케이블(식별할 라이브 케이블)을 정확하게 찾을 수 있습니다.
무통전 케이블 감지(직결 방식)
송신기는 연결선을 통해 식별할 케이블에 적용되는 특수 펄스 신호를 생성합니다. 전자기 유도 원리에 따라 전송된 신호에 따라 유도 신호가 케이블을 따라 생성됩니다. 현장에서는 고감도 수신 클램프와 휴대용 수신기를 사용하여 모든 케이블을 감지하고 미터 표시에서 적용된 신호를 전달하는 케이블(식별할 전원이 차단된 케이블)을 정확하게 찾을 수 있습니다.

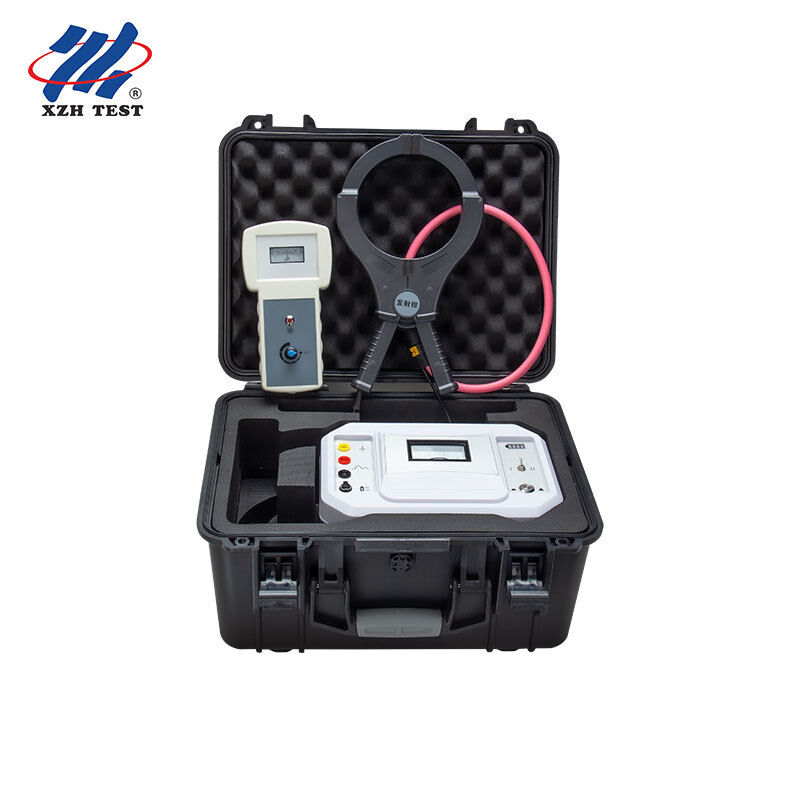

기기 레이아웃
장비는 송신기, 송신 클램프, 수신 클램프 및 휴대용 수신기로 구성됩니다.
송신기 패널: 접지 단자(장비의 안전 접지); 출력 포지티브(빨간색 출력 라인에 연결됨); 출력 네거티브(검은색 출력 라인에 연결됨); 충전(DC12V 충전 포트, 12V 충전기를 연결하여 충전) 전원 스위치; 기어 스위치(무전원 케이블 식별을 위한 "I", 활선 케이블 식별을 위한 "II"); 배터리 표시기(내장 배터리가 작동할 때 실시간 배터리 잔량) 전류계(순간 평균 출력 전류).
휴대용 수신기: 조정 손잡이는 수신된 신호 강도를 조정합니다(시계 방향으로 증가, 반시계 방향으로 감소, 스위치 기능도 있음). 아래쪽의 BNC 커넥터는 수신 클램프를 연결합니다.
기술적인 매개변수
| 목 |
사양 |
| 식별방법 |
미터 바늘의 스윙 방향으로 판단 |
| 턱 열기 |
전송 클램프: Φ125mm; 수신 클램프: Φ200mm |
| 출력 전압 |
기어 I(직접 연결 방식): 150V; 기어 II(결합 방식): 250V |
| 테스트 범위 |
직접 연결 방식: 0Ω~1kΩ; 결합 방식: 0Ω~50Ω |
| 펄스 전류 |
0~10A |
| 펄스주기 |
사이클당 2.75초 |
| 전원공급장치 |
송신기: 12VDC 리튬 배터리; 휴대용 수신기: 5(AA) 사이즈 배터리 |
운영안내 라이브 케이블 식별 - 결합 방법
테스트 중인 케이블에는 어떤 작업도 필요하지 않습니다. 전송 클램프를 케이블에 고정하기만 하면 됩니다.
케이블 피복의 양쪽 끝은 잘 접지되어야 합니다. 그렇지 않으면 접지 저항이 증가함에 따라 커플링 전류가 감소합니다.
피복의 양쪽 끝이 접지되지 않거나 피복이 중간에 끊어진 경우 결합 방식을 사용할 수 없습니다.
클램핑할 때 전송 클램프의 화살표가 케이블의 맨 끝을 가리켜야 합니다.
수신 클램프와 송신 클램프는 최소 2m 이상 떨어져 있어야 합니다.
1.송신기 출력을 전송 클램프에 연결하고 클램프 화살표가 케이블의 맨 끝을 가리키는 상태에서 라이브 케이블의 적절한 위치에 고정합니다.
2.송신기 전원 스위치를 켜고 기어 "II"를 선택하십시오. 전원 표시등이 세 번 깜박이고 전류계 바늘이 동일한 주파수에서 세 번 흔들리면서 펄스 신호를 주기적으로 출력합니다.
3.수신 클램프를 수신기에 연결하고 테스트 중인 케이블에 고정합니다.
4.수용 클램프 화살표는 케이블의 맨 끝을 가리키며, 그렇지 않으면 바늘이 반대로 움직입니다.
5.수신기의 조정 손잡이를 시계 방향으로 돌립니다. "삐" 소리가 들리고 표시등이 켜지면 수신기가 켜진 것입니다. 수신 신호 강도를 적절한 수준으로 설정합니다. 신호를 전달하는 케이블만이 스윙 주파수가 송신기의 출력 스위칭 주파수와 일치하는 신호를 수신하며 "삐-삐-삐" 소리가 납니다.
6.결합 방식으로 대상 케이블을 식별할 수 없는 경우에는 직접 연결 방식을 사용하는 것이 좋습니다.
전원이 차단된 케이블 식별 - 직접 연결 방식
배선 방법 1: 빨간색 테스트 리드를 케이블 코어(1상이면 충분)에 연결하고 검정색 테스트 리드를 접지에 연결합니다. 해당 상의 맨 끝을 접지에 연결하십시오(케이블 차폐층과 외장은 접지되지 않음).
배선 방법 2: 빨간색 테스트 리드를 케이블 코어에 연결합니다(1상이면 충분함). 검정색 테스트 리드를 구리 차폐 또는 케이블 외장에 연결합니다. 해당 위상의 맨 끝을 구리 차폐 또는 케이블 갑옷에 연결합니다. 그리고 구리 차폐나 갑옷의 접지 상태를 확인하십시오. 식별은 접지 시스템의 접지 상태와 차폐 또는 외장이 손상되지 않았는지 여부에 따라 영향을 받으므로 방법 1과 2가 가장 이상적인 결과를 제공합니다.
접지 루프의 저항이 너무 크거나 신뢰할 수 없는 경우 전송된 신호가 로드되지 않거나 상쇄되어 결과가 좋지 않을 수 있습니다. 배선을 조정하고 방법 1 또는 방법 2를 사용하십시오.
1.송신기의 전원 스위치를 켜고 기어 스위치를 "I"로 설정하십시오. 전원 표시등이 세 번 깜박이고 전류계 바늘이 동일한 주파수에서 세 번 흔들리면서 펄스 신호를 주기적으로 출력합니다.
2.수신기를 수신 클램프에 연결하고 테스트 중인 케이블에 고정합니다.
3.수용 클램프의 화살표 방향(화살표는 맨 끝을 가리킴)에 유의하십시오. 그렇지 않으면 바늘이 반대 방향으로 회전합니다.
4.수신기의 조정 손잡이를 시계 방향으로 돌립니다. "삐" 소리가 들리고 표시등이 켜지면 수신기가 켜진 것입니다. 수신 신호 강도를 적절한 수준으로 설정합니다. 신호를 전달하는 케이블만이 동일한 방향의 연속적인 세 가지 특성 신호를 수신하며, 스윙 주파수는 송신기와 일치하며 "삐-삐-삐" 소리가 납니다.
지침
테스트할 케이블을 식별한 후 안전을 보장하기 위해 건설 전에 스파이크 테스트를 수행해야 합니다!
테스트하는 동안 수신기의 수신 신호 강도는 너무 크거나 작지 않게 적절하게 조정되어야 하며 테스트 전에 시작 끝 부분에 설정되어야 합니다. 테스트 중에는 조정하면 안 됩니다.
수신 클램프가 테스트 중인 케이블에 고정될 때 조(jaw)가 잘 접촉되는지 확인하십시오. 먼지, 틈새 또는 헐거운 끼워맞춤은 신호 수신에 영향을 미칩니다.
현장에서 바늘 스윙이 명확하지 않은 경우 리시빙 클램프의 접촉이 양호한지 확인하십시오.
활선 케이블을 식별할 때 간섭이 너무 심해서 수신 클램프가 자기적으로 포화되어 신호를 수신할 수 없는 경우 대신 무전압 방식을 사용하는 것이 좋습니다.
테스트를 위해 계측기를 직접 단락시킬 수 있습니다.
수신기 바늘 스윙 주파수가 송신기와 일치하지 않거나 스윙 진폭이 너무 작은 경우 신호가 너무 약한 것입니다. 수신 신호 강도를 높이려면 조정 손잡이를 시계 방향으로 돌리십시오.
수신기 바늘이 불규칙적으로 흔들리거나 전혀 흔들리지 않으면 간섭이 너무 강하거나 테스트 중인 케이블이 대상 케이블이 아닙니다.
기기는 실내 및 실외에서 사용할 수 있지만 비, 부식성 가스, 심한 먼지 및 고온 장소를 피해야 합니다. 운영자는 전기 장비 또는 기기에 대한 일반적인 지식을 가지고 있어야 합니다. 이는 고정밀 장비이므로 강한 진동으로부터 보호되어야 합니다. 수리, 관리 및 조정은 전문가가 수행해야 합니다. 배터리 손상을 방지하려면 2개월에 한 번씩 송신기를 충전하고 유지관리하십시오.
常问问题
Q1. XHSB505B 케이블 식별자는 어떤 문제를 해결합니까?
이는 전원 케이블 부설, 재배치, 유지 관리 및 오류 처리 중에 "어떤 케이블이 우리가 찾고 있는 케이블인지"에 대한 현장 문제를 해결합니다. 특히 동일한 사양의 많은 케이블이 함께 배치되는 케이블 트렌치에서 실수로 잘못된 케이블을 자르거나 다시 연결하는 것을 방지합니다.
Q2. 식별 결과는 어떻게 판단되나요?
미터 바늘 스윙 방향에 따라: 적용된 신호를 전달하는 케이블만 동일한 방향의 연속적인 3개 특성 신호를 수신하고 스윙 주파수는 송신기와 일치하며 "삐삐삐" 소리가 방출됩니다. 수신 클램프(및 송신 클램프) 화살표는 케이블의 맨 끝을 가리켜야 합니다. 그렇지 않으면 바늘이 반대로 움직입니다.
Q3. 주요 기술 매개 변수는 무엇입니까?
미터 바늘 스윙 방향으로 식별; 클램프 조 Φ125mm 전송 및 클램프 조 Φ200mm 수신; 출력 전압 150V(기어 I) 및 250V(기어 II); 테스트 범위 0Ω~1kΩ(직접 연결) 및 0Ω~50Ω(커플링); 펄스 전류 0-10A; 펄스 주기는 사이클당 2.75초입니다. 전원 공급 장치 12VDC 리튬 배터리(송신기) 및 크기 5(AA) 배터리(휴대용 수신기).
Q4. 커플링 방식으로 라이브 케이블을 식별할 때 주의해야 할 사항은 무엇입니까?
테스트 중인 케이블에는 어떤 작업도 필요하지 않습니다. 피복의 양쪽 끝은 잘 접지되어야 하며(그렇지 않으면 접지 저항이 증가함에 따라 결합 전류가 떨어짐), 피복 끝이 접지되지 않거나 피복이 중간에 파손된 경우 결합 방법을 사용할 수 없습니다. 클램핑할 때 클램프 화살표는 케이블의 맨 끝을 가리켜야 하며 수신 클램프와 송신 클램프는 최소 2m 간격을 유지해야 합니다.
Q5. 패키지에는 무엇이 포함되어 있나요?
패키지에는 송신기 1개, 수신기 1개, 충전기 1개, 빨간색 출력 라인 1개, 검정색 출력 라인 1개, 전송 클램프 1개, 수신 클램프 1개 및 크기-5(AA) 배터리 2개가 포함됩니다. 구입일로부터 1년 이내에 품질 문제는 무상으로 수리해 드리며, 평생 수리 및 기술 서비스가 제공됩니다.
