케이블 결함 탐지기
>
케이블 식별기 | 조절 가능한 신호 주파수를 갖춘 고출력 AC 케이블 식별 장치 | XHSB505

케이블 식별기 | 조절 가능한 신호 주파수를 갖춘 고출력 AC 케이블 식별 장치 | XHSB505

제품 상세정보:
원래 장소: 중국 산시성 시안
브랜드 이름: XZH TEST ISO/CE
인증: CE/ISO
모델 번호: XHSB505
상세 정보
원래 장소:
중국 산시성 시안
브랜드 이름:
XZH TEST ISO/CE
인증:
CE/ISO
모델 번호:
XHSB505
강조하다:

High Light

강조하다:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
최소 주문 수량:
1개
가격:
협상 가능
포장 세부 사항:
목재 포장
배달 시간:
5-8 근무일
지불 조건:
티/티
공급 능력:
3000단위/년
제품 설명
제품 개요

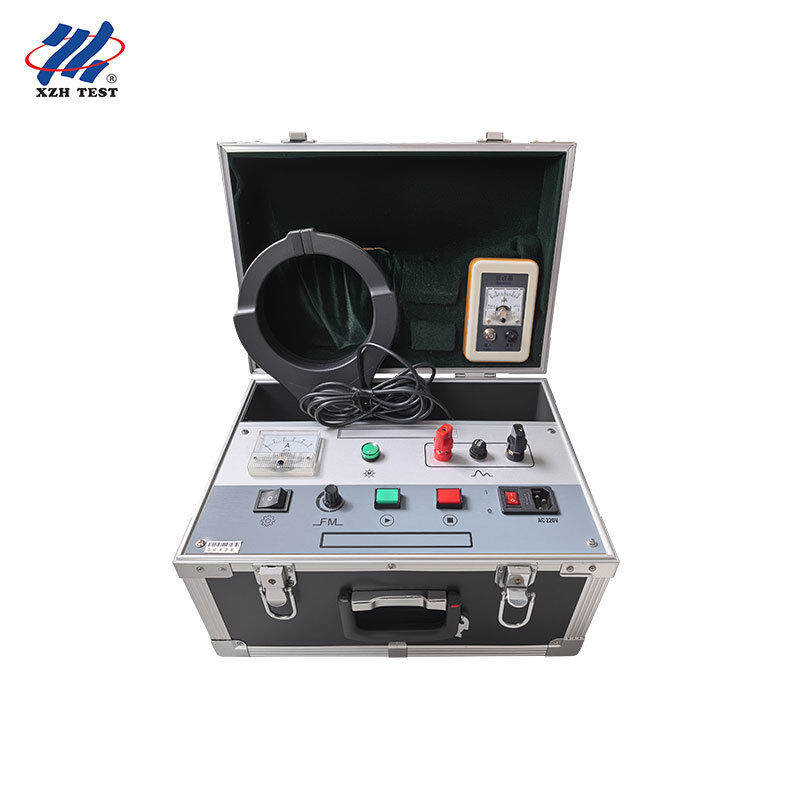

XHSB505 케이블 식별기는 현장에서 여러 케이블 중 특정 케이블을 식별해야 하는 고전압 케이블 건설, 설치 및 유지보수 담당자를 위해 실용적인 솔루션을 제공하도록 개발되었습니다. 전자기장 이론을 기반으로 최신 전자 및 공구 기술과 함께 고급 기술을 채택하여 빠르고 정확한 케이블 식별을 제공합니다.

주요 특징
  • 정확하고 오류 없는 식별
  • 다양한 케이블에 적합한 대형 식별 클램프
  • 매우 간단한 작동
  • 명확하고 직관적인 표시
  • 휴대 및 깔끔한 본체 및 보조 부품
  • 조절 가능한 수신기 감도
  • 조절 가능한 신호 주파수
작동 원리

입력 AC 220V 전원 공급 장치는 전자 기술을 통해 식별에 필요한 고출력 특수 신호로 변환됩니다. 이 신호는 연결선을 통해 식별할 케이블에 적용됩니다. 전자기 유도 원리에 따라 전송된 신호와 일치하는 신호가 케이블을 따라 유도됩니다. 현장에서는 고감도 수신기 클램프와 휴대용 수신기를 결합하여 모든 케이블을 테스트하며, 휴대용 수신기 미터의 표시를 통해 대상 케이블(적용된 신호를 전달하는 케이블)을 정확하게 찾을 수 있습니다.

기술 매개변수
항목 사양
식별 방법 미터 포인터의 스윙 방향으로 결정
클램프 개구부 Φ125mm
전력 1.5 kVA (간헐적, 순간적)
신호 전송 주파수 최소 0.4Hz, 최대 1Hz (조절 가능 범위)
작동 가이드
  1. 케이블 양단의 아머를 접지에서 분리합니다. 출력선의 빨간색 클립을 테스트할 케이블의 코어(양호한 상 또는 절연이 높은 상)에 클램핑하고, 출력선의 검은색 클립을 접지점 또는 접지 말뚝에 클램핑합니다. 해당 케이블의 해당 코어를 원거리의 접지점 또는 접지 말뚝에 연결합니다.
  2. 식별기 전원 스위치를 켜고 출력 기어를 선택합니다. "I"는 짧은 케이블에 적합한 저단 기어이고, "II"는 긴 케이블에 적합한 고단 기어입니다.
  3. 현장 케이블 상태를 확인하고 배선이 올바른지 확인한 후 "시작" 버튼을 누릅니다.
  4. 식별기 수신기를 수신기 클램프에 연결합니다.
  5. 수신기 클램프의 화살표 방향에 유의하십시오. 이 화살표는 전류 흐름 방향(정방향)을 나타냅니다. 그렇지 않으면 미터 포인터가 반대 방향으로 스윙합니다.
  6. 수신기 클램프를 테스트할 케이블에 클램핑합니다.
  7. 수신기 감도를 적절한 위치로 조정합니다.
  8. 휴대용 수신기에 스윙 신호가 표시됩니다.

송신기와 수신기가 정상적으로 작동하면 테스트 클램프에 유도된 전압이 휴대용 수신기에 표시되고 포인터 스윙 방향이 신호 방향입니다. 조절 손잡이를 움직이지 않고 테스트 클램프 측면의 빨간색 화살표가 케이블 경로와 같은 방향을 가리킬 때, 수신기 포인터가 가장 큰 스윙으로 오른쪽으로 편향되는 케이블이 대상 케이블입니다. 다른 모든 케이블은 왼쪽으로 편향되고 스윙이 작은 반환 신호만 표시합니다.

주의 사항
  • 테스트 중 수신기 감도를 너무 높게 설정하지 마십시오. 미터 포인터 스윙이 약 20~80% 정도가 적절합니다.
  • 식별기의 작동 전원 공급 장치의 퓨즈는 너무 크지 않아야 합니다. 6A를 초과해서는 안 됩니다.
  • 대상 케이블이 식별된 후에는 안전을 위해 건설 전에 테스트 펑처해야 합니다.
  • 테스트할 케이블에 수신기 클램프를 클램핑할 때 클램프 조가 잘 접촉하는지 확인하십시오. 조의 먼지, 접촉 불량 또는 느슨한 접촉은 모두 신호 수신에 영향을 미칩니다.
  • 현장에서 수신기의 포인터가 명확하게 스윙하지 않으면 수신기 클램프가 잘 접촉하는지 확인하십시오.
  • 단일 전선을 사용하여 기기에 단락 테스트를 수행하는 것은 엄격히 금지됩니다. 테스트에는 표준 테스트 저항기를 사용하십시오.
  • 단거리 저저항 케이블을 식별할 때 퓨즈가 끊어지면 기기의 신호 전송 끝에 테스트 저항기를 직렬로 연결하십시오.
누구를 위한 것인가

XHSB505는 전원 공급 장치로 작동하는 고출력 케이블 식별 장치(1.5 kVA 출력, Φ125mm 클램프, 조절 가능한 0.4~1Hz 신호 주파수)입니다. 전원 공급 장치에서 현장에서 케이블을 식별하고 조절 가능한 신호 주파수와 저/고 출력 기어를 사용하여 짧은 케이블과 긴 케이블 모두에 맞추어야 하는 팀을 대상으로 합니다.

  • 절단 또는 접합 전에 작업 중인 케이블을 정확하게 확인해야 하는 고전압 케이블 건설, 설치 및 유지보수 팀
  • 동일한 사양의 여러 케이블이 함께 실행되는 케이블 트렌치 및 덕트에서 운영되는 유틸리티 및 그리드 현장 팀
  • 현장 AC 220V 전원에 연결할 수 있고 어렵거나 긴 케이블 경로에 고출력(1.5 kVA) 출력이 필요한 현장 엔지니어
  • 특정 현장 조건에 맞게 신호 전송 속도(0.4~1Hz)를 조정하고 짧은 케이블에는 저단 기어 "I"를, 긴 케이블에는 고단 기어 "II"를 선택해야 하는 작업자
  • 설명서에 명시된 대로 전기 장비 및 기기 사용에 대한 일반적인 지식을 갖춘 전기 작업자
판매 후 서비스

본 기기는 구매일로부터 품질 문제에 대해 1년간 무료 보증을 제공하며, 평생 수리 및 기술 서비스를 제공합니다. 기기가 정상적으로 작동하지 않거나 고장이 발생한 경우, 가장 편리하고 효과적인 해결책을 마련할 수 있도록 저희에게 연락해 주십시오. 서비스 전화: 400-029-0829

FAQ

Q1. XHSB505는 대상 케이블을 어떻게 식별합니까?
식별은 미터 포인터의 스윙 방향을 기반으로 합니다. 조절 손잡이를 움직이지 않고 테스트 클램프 측면의 빨간색 화살표가 케이블 경로와 같은 방향을 가리킬 때, 수신기 포인터가 가장 큰 스윙으로 오른쪽으로 편향되는 케이블이 대상 케이블입니다. 다른 모든 케이블은 왼쪽으로 편향되고 스윙이 작은 반환 신호만 표시합니다.

Q2. 조절 가능한 신호 주파수는 무엇을 위한 것입니까?
차세대 식별기는 주파수 조절 기능을 추가했습니다. 주파수 조절 손잡이는 신호의 전송 속도를 변경하며, 최소 0.4Hz에서 최대 1Hz까지 조절 가능하여 현장 조건에 맞게 신호를 조정할 수 있습니다.

Q3. "I" 및 "II" 출력 기어는 무엇입니까?
출력 선택 스위치에는 두 가지 기어가 있습니다. "I"는 짧은 케이블에 적합한 저단 기어이고, "II"는 긴 케이블에 적합한 고단 기어입니다.

Q4. 수신기 감도는 어떻게 설정해야 합니까?
휴대용 수신기 하단의 포텐셔미터를 사용하여 감도를 조절하여 미터 포인터가 약 20~80% 정도 스윙하도록 합니다. 너무 민감하게 설정하여 미터를 손상시키지 마십시오. 포인터 스윙이 명확하지 않으면 수신기 클램프가 잘 접촉하는지 확인하십시오.

Q5. 어떤 주의 사항을 준수해야 하며, 무엇이 포함되어 있습니까?
케이블 식별 후 안전을 위해 건설 전에 테스트 펑처하십시오. 클램프 조의 접촉이 잘 되도록 하십시오. 단일 전선으로 단락 테스트를 절대 하지 마십시오. 표준 테스트 저항기를 사용하십시오. 단거리 저저항 케이블을 식별할 때 퓨즈가 끊어지면 신호 전송 끝에 테스트 저항기를 직렬로 연결하십시오. 전원 퓨즈는 6A를 초과해서는 안 됩니다. 패키지에는 본체, 수신기, 전원 코드, 빨간색 출력선, 검은색 출력선, 수신기(테스트) 클램프, 테스트 저항기, 6A 퓨즈 3개 및 20A 퓨즈 3개가 포함되어 있으며, 1년 무료 보증 및 평생 서비스를 제공합니다.
