| 원래 장소: | 시안 산시 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE/ISO |
| 모델 번호: | XHGG502A2 |
설명

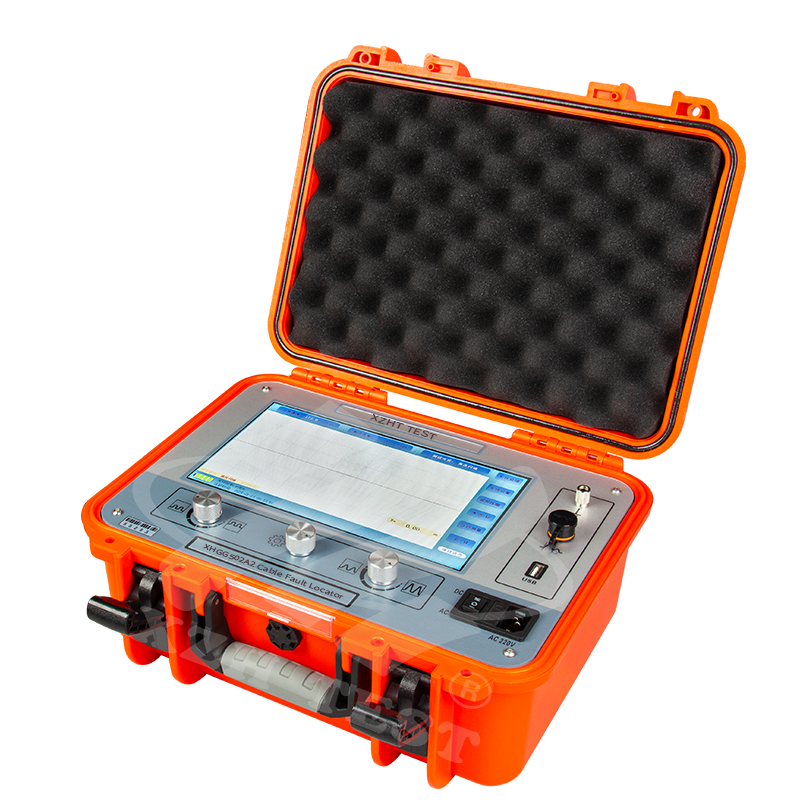

이 케이블 고장 위치 측정기는 전력 케이블의 상태 및 고장 거리를 측정하고 분석하기 위한 특수 장비입니다.
케이블 파형 속도, 케이블 길이 및 고장 거리 테스트 기능 포함
이 케이블 고장 테스터는 다양한 단면 및 매체의 재료로 만들어진 전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 매설 전선의 저항, 단락, 개방 회로 및 단선 고장, 고저항 누설 및 고저항 플래시 오버에 적합합니다.
특징
| 디스플레이 | 10.1인치 풀 컬러 TFT 터치 |
| 완전 자동 | 테스트 범위 설정, 자동 파형 분석 및 테스트 거리 표시 |
| 간단함 | 전체 영어 메뉴, 터치 및 코드 버튼의 두 가지 작동 방식 |
| 측정 범위 | ≥65km |
| 테스트 방법 | 저전압 펄스 방식, 고전압 플래시 오버 방식 |
| 초고휘도 | LED 백라이트 밝기는 280nit에 도달 |
기기 구성 요소
• 케이블 고장 테스터: 저전압 펄스 방식, 고전압 플래시 오버 방식 및 다중 펄스 방식(커플러 필요)을 사용하여 케이블을 테스트하고 분석하는 장치;
• 커플러: 다중 펄스 방식에 사용(선택 사항);
• 출력 케이블(1.5m 단일 Q 케이블): 저전압 펄스 테스트 방식을 위해 케이블 고장 테스터를 테스트 중인 케이블에 연결합니다;
• 입력 케이블(2m 이중 Q 케이블): 고전압 플래시 오버 테스트 방식을 위해 케이블 고장 테스터를 샘플러에 연결합니다;
• 샘플러: 고전압 플래시 오버 방식에 대한 고전압 신호에서 샘플링 접지로 반사된 신호를 수신합니다;
• 전원 케이블(1.8m): 케이블 고장 테스터용 충전 연결 케이블;
• 커플러 고전압 케이블 A(2m): 다중 펄스 방식에 대해 커플러를 테스트 중인 케이블에 연결합니다. 꽂고 빼기만 가능하며 회전하거나 비틀 수 없습니다;
• 커플러 고전압 케이블 B(2m): 다중 펄스 방식에 대해 커플러를 고전압 펄스 신호 소스에 연결합니다. 꽂고 빼기만 가능하며 회전하거나 비틀 수 없습니다;
• 접지선(2.5m): 커플러 접지선;
• USB 케이블: 파형 파일을 컴퓨터로 가져올 때 사용합니다.
다중 펄스 방식 현장 배선도
