| 원래 장소: | 시안 산시 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE |
| 모델 번호: | XHGG502A2 |
| 문서: | B2720 LVD Certificate XZH T...nt.pdf |
설명
이 케이블 고장 위치 측정기는 전력 케이블의 상태 및 고장 거리를 측정하고 분석하기 위한 특수 장비입니다. 케이블 속도 측정, 케이블 길이 테스트, 케이블 고장 거리 테스트.
기술 사양
|
샘플링 주파수 |
80MHz |
|
저전압 펄스 진폭 |
100V±15% |
|
측정 범위 |
≥65km |
|
테스트 범위e |
300m/1km/5km/25km/65km |
|
펄스 폭 |
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
|
최소 해상도 |
0.1m |
|
테스트 블라인드 영역 |
≤20m |
|
측정 오차 |
≤±(0.5%×L+1m), L은 케이블 길이 |
|
전원 공급 모드 |
충전 AC110V～240V, 50Hz/60Hz |
시스템은 자동 측정 기능을 가지고 있습니다.
저전압 펄스 샘플링 인터페이스
고전압 플래시오버(ICE) 샘플링 인터페이스

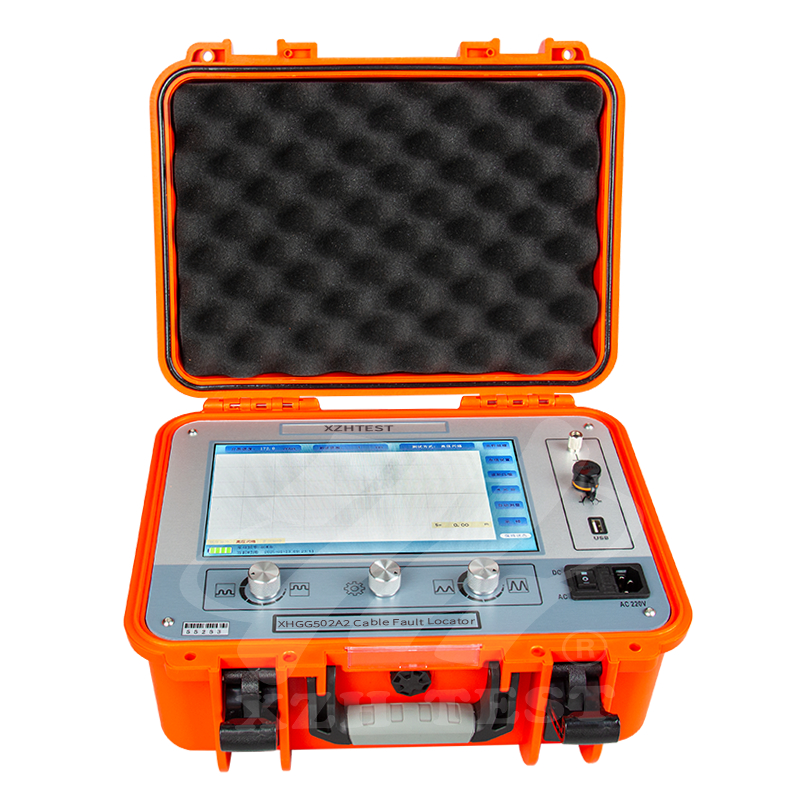

사용자 인터페이스 소개
1. 디스플레이: 10.1인치 풀 컬러 TFT 터치스크린 디스플레이;
2. 접지: 안전 접지 단자;
3. 신호: 저전압 펄스 방식 펄스 신호 출력 인터페이스, 고전압 플래시오버 방식 샘플러 및 다중 펄스 방식 커플러 수신 신호 입력 인터페이스;
4. USB: USB 통신을 통해 파형 파일을 컴퓨터로 가져오기;
5. 전원 소켓: 기기 작동 전원 공급 장치, AC 220V 연결 포트/충전 포트;
6. 퓨즈: AC 220V 전원 공급 시스템용 퓨즈 설치 위치;
7. 전원 스위치: "I" 위치, AC 220V 전원을 사용하여 시스템에 전원 공급;
"II" 위치, 내부 배터리를 사용하여 시스템에 전원 공급; "전원 소켓"이 AC 220V 전원에 연결되면 배터리도 충전됩니다;
"O" 위치, 시스템 전원 끄기;
8. 진폭: 파형을 획득할 때 진폭 노브를 조정하여 획득한 파형의 진폭을 변경;
9. 작동 노브: 시스템 인터페이스 작동 제어를 위한 회전 버튼, 선택을 위해 회전하고 확인을 위해 누르기;
10. 변위: 파형을 획득할 때 변위 노브를 조정하여 획득한 파형의 기준선 높이를 변경.
