케이블 결함 핀포이터 어쿠스틱 마그네틱 동기화 5인치 터치 LCD IP65 프로브 XHDD503C

제품소개

XHDD503C 케이블 결함 핀 포인터는 대략적인 측정 범위 내에서 지하 전력 케이블 결함을 정확하게 찾아내도록 설계된 정밀 음향-자기 동기화 장비입니다. 고장 지점의 고전압 임펄스 발생기에서 발생하는 방전음과 전자기 신호를 포착 및 증폭한 후 음향-자기 시간차를 계산하여 0.1m 미만의 정확도로 작업자를 정확한 고장 위치로 안내합니다.

작업자의 경험과 청각에만 의존하는 기존의 음향 전용 핀포인터와 달리 XHDD503C는 음향 및 자기장 신호를 동시에 캡처하고 5인치 터치 LCD에 시간차를 시각적으로 표시하며 BNR 디지털 잡음 감소를 사용하여 주변 간섭을 필터링하므로 경험이 부족한 기술자도 현장 조건에서 빠르고 안정적으로 결함을 찾을 수 있습니다.

• 음향-자기 동기화:전자기 신호와 음향 신호 사이의 시간차를 자동으로 계산합니다. 시차가 작을수록 오류 지점에 더 가까워지며 화면에 실시간으로 표시됩니다.
• 0.1m의 정확한 정확도:위치 정확도가 0.1m 미만입니다. 경로 식별 정확도가 0.5m 미만입니다. 산업용 현장 테스트 장비에 대한 DL/T 849.2-2019 및 GB/T 18268.1 표준을 충족합니다.
• 5인치 햇빛에서도 읽을 수 있는 터치 LCD(800nit):854×480 해상도의 정전식 터치 스크린은 직사광선 아래에서도 선명하게 보입니다. 하나의 손잡이로 대체 작동이 가능한 직관적인 터치 인터페이스.
• BNR 디지털 노이즈 감소:음소거 모드가 포함된 배경 소음 감소 기술이 내장되어 있습니다. 작업자가 핸들을 잡으면 호스트가 즉시 음소거를 활성화하여 장시간 사용 시 소음 피해를 방지합니다.
• 4가지 필터 모드:전체 통과(100~1600Hz), 저역 통과(100~300Hz), 고역 통과(160~1600Hz) 및 대역 통과(200~600Hz). 최적의 신호 선명도를 위해 단단한 포장 도로부터 부드러운 모래까지 다양한 토양 조건에 적응하세요.
• IP65 방수 프로브:IP65 등급의 다층 물리적 절연 센서. 젖은 도랑, 비가 오는 조건, 먼지가 많은 건설 환경에서도 안정적으로 작동합니다.
• 경로 편차 표시:실시간 좌/우 경로 안내가 화면에 표시됩니다. 이 장비는 프로브가 케이블 경로의 왼쪽에 있는지 오른쪽에 있는지 표시하여 작업자가 도보 경로를 신속하게 수정할 수 있도록 도와줍니다.
• 500,000× 신호 이득 증폭:16레벨 출력 게인(0~112dB)은 깊게 묻혀 있거나 높은 임피던스 오류로부터 약한 음향 및 자기 방전 신호를 효과적으로 포착합니다.
• 8시간 이상의 배터리 수명:전용 고속 충전기가 포함된 4×18650 고용량 리튬 배터리로 구동됩니다. 한 번의 충전으로 하루 종일 야외 작업이 가능합니다.

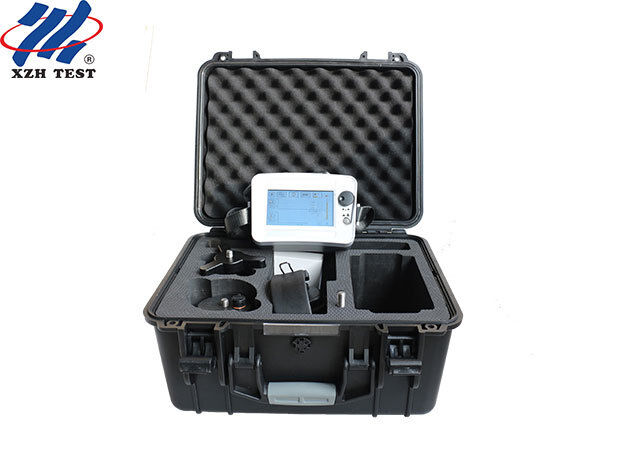

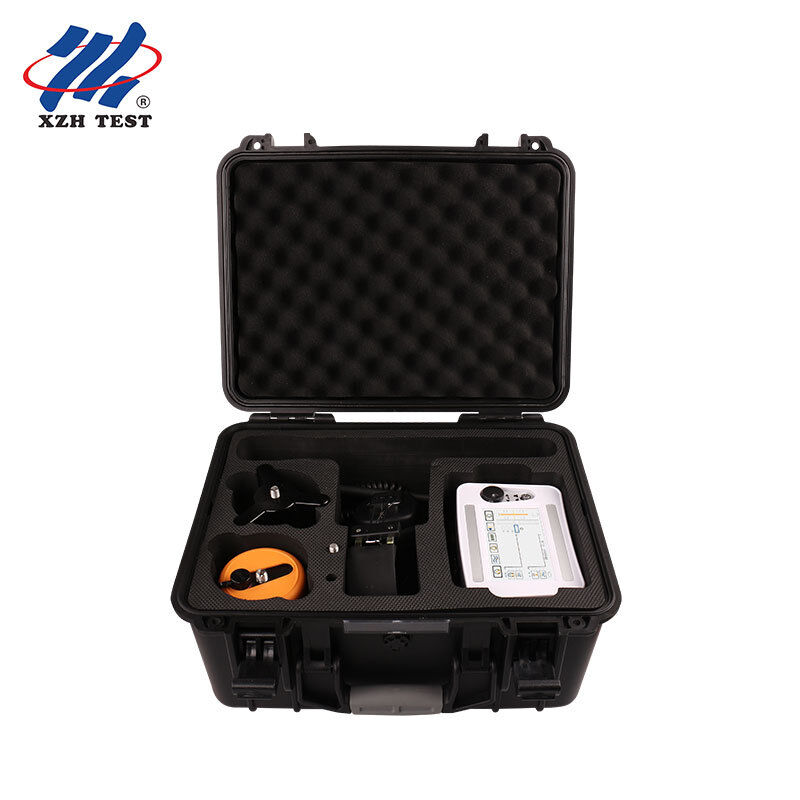

• 완전한 필드 키트:핀포인터 호스트, 커넥팅 로드 및 삼각대 베이스가 있는 프로브, 7코어 신호 케이블, 소음 제거 모니터링 헤드셋, 고속 충전기, 다기능 렌치 및 휴대용 충격 방지 보관 케이스가 포함되어 있습니다.

XHDD503C는 음향-자기 동기화 방법을 사용합니다. 이는 기존의 음향 전용 핀포인트에 비해 크게 발전한 것입니다. 고전압 임펄스 발생기가 결함 지점에서 방전되면 음향 신호(토양을 통해 이동하는 "팝" 소리)와 전자기 신호(케이블을 통해 거의 순간적으로 이동)라는 두 가지 신호가 동시에 생성됩니다. 장비의 프로브는 두 신호를 실시간으로 캡처합니다. 전자기 전파는 소리보다 훨씬 빠르기 때문에 두 신호 사이의 시간 간격은 결함으로부터의 거리와 직접적으로 연관됩니다. 이 시간차를 지속적으로 모니터링하고 프로브를 최소값에 도달하는 지점으로 이동함으로써 운영자는 정확한 오류 위치를 찾아냅니다.

기존 방법은 짧은 방전 소리와 주변 소음을 구별하기 위해 전적으로 작업자의 귀에 의존합니다. 이는 수년간의 경험이 필요한 기술입니다. XHDD503C는 시각적 파형 디스플레이, 시차 판독 및 경로 편차 안내를 제공하여 이러한 종속성을 제거하므로 현장 경험이 부족한 운영자도 오류를 정확하게 찾아낼 수 있습니다.

• XHDD503C 케이블 오류 핀포인터 호스트
• 커넥팅 로드와 삼각대 베이스가 있는 프로브
• 7심 신호 케이블
• 소음 제거 모니터링 헤드셋
• 급속충전기(AC 220V)
• 다기능 렌치
• 휴대용 충격 방지 운반 케이스

구입일로부터 제품 품질 문제에 대해 12개월 무료 보증이 제공됩니다. 평생 유지 보수 및 기술 지원. CE 및 ISO 인증을 받았습니다. 기술 상담이나 맞춤형 구성 요구 사항에 대해서는 당사에 문의하세요.
