저전압 펄스 및 고전압 플래시오버 테스트를 갖춘 TDR 케이블 오류 사전 탐지기 60km XHGG501B

Name: 저전압 펄스 및 고전압 플래시오버 테스트를 갖춘 TDR 케이블 오류 사전 탐지기 60km XHGG501B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG501B
Price: 1,550.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	Xi'an, Shaanxi, 중국
브랜드 이름:	XZH
인증:	CE, ISO
모델 번호:	XHGG501B

상세 정보

원래 장소:

Xi'an, Shaanxi, 중국

브랜드 이름:

XZH

인증:

CE, ISO

모델 번호:

XHGG501B

디스플레이 제어:

5.7인치 산업용 LCD

배터리:

24V/7Ah DC, 최대 6시간 작동

테스트 거리:

≤ 30km

측정 정확도:

대략적인 측정 오류: ±10m(절대값) 또는 1%(상대값)

샘플링 주파수:

100MHz, 최소 분해능 0.5m(100m/us)

샘플링 모드:

자동 연속 샘플링, 방전 파형을 놓치지 마세요

저전압 펄스:

폭: 0.1uS 및 진폭: 100Vpp

시험방법:

저전압 펄스, 플래시오버 방식(ARC-단발)

샘플링 주파수:

100MHz, 최소 해상도 0.5m

낮은 전압 펄스 진폭:

100Vpp

펄스폭:

0.1uS / 2uS

최소의 해상도:

0.5m(100m/us)

표시하다:

5.7인치 산업용 LCD

측정 정확도:

거친: ±10m 또는 1%; 핀포인트: ±0.2m

테스트 방법:

LV 펄스, HV 플래시오버

샘플링 모드:

자동 연속

테스트 거리:

60km 이하

충격 고전압:

0~35kV

단락 회로 전류:

0 ~ 200MA

출력 전력:

경로 100W, 임펄스 0~400W

감지 깊이:

2-5m

사각지대 테스트:

35m 이하

범위:

≥32km

측정 오류:

≤±(0.5%×L+1m)

통신 인터페이스:

RS232

전원공급장치:

AC110V~240V, 50Hz/60Hz

작동 온도:

-20~+65C

상대습도:

≤90%

용량:

358L×284W×168Hmm

무게:

4.6kg

보호 등급:

IP54

테스트 기능:

거리, 속도, 저항

테스트 범위:

60km 이하

저전압 펄스:

0.1μs/2μs 폭, 100Vpp 진폭

임펄스 고전압:

0~35kV

의사소통:

RS232

인쇄기:

내장형 마이크로 프린터

보호:

IP54

치수:

358×284×168mm

온도:

-20~+65C

습기:

≤90%

강조하다:

High Light

강조하다:

60km TDR 케이블 결함 사전 탐지기

낮은 전압 펄스 케이블 테스트기

고전압 플래시 오버 결함 탐지기

Trading Information

최소 주문 수량:

1 유닛

가격:

협상 가능

포장 세부 사항:

목재 포장

배달 시간:

5-8 근무일

지불 조건:

t/t

공급 능력:

한 달에 500 단위

제품 설명

XHGG501B 케이블 고장 사전 탐지기는 전력 케이블, 고주파 동축 케이블, 전화 케이블, 가로등 케이블 및 다양한 단면과 매체 유형의 매설 전선에서 저저항, 단락, 개방 회로, 고저항 누설 및 고저항 섬락 고장을 측정하도록 설계된 포괄적인 TDR(시간 영역 반사계) 기반 진단 장비입니다. 단일 통합 플랫폼에서 고장 거리 측정, 고장 위치 파악, 전파 속도 테스트, 케이블 경로 추적 및 매설 깊이 감지를 결합합니다.

5.7인치 산업용 LCD와 내장형 마이크로 프린터가 장착된 XHGG501B는 PC 없이도 현장에서 테스트 파형 및 분석 보고서를 캡처하고 인쇄할 수 있습니다. 100MHz 샘플링 속도와 0.5m의 최소 해상도는 정확한 고장 사전 탐지를 보장하며, 저전압 펄스, 고전압 섬락 및 음향-자기 동기화 방법을 지원하여 현장 작업에서 발생하는 거의 모든 케이블 고장 유형에 적응할 수 있습니다.

주요 특징

다중 테스트 방법: 저전압 펄스 방법, 고전압 섬락 방법, 음향-자기 동기화, 계곡 방법, 피크 방법 및 전자기 유도 — 전체 케이블 고장 진단 워크플로우를 포함합니다.
최대 60km 테스트 범위: 방전 파형을 놓치지 않는 자동 연속 샘플링으로 전력 및 통신 케이블의 최대 60km까지 고장을 감지합니다.
100MHz 샘플링, 0.5m 해상도: 고속 A/D 변환은 정확한 거리 계산을 위해 고충실도로 과도 고장 파형을 캡처합니다.
내장형 마이크로 프린터: 현장에서 외부 컴퓨터 없이도 장비에서 직접 테스트 파형, 분석 데이터 및 고장 보고서를 인쇄합니다.
35kV 임펄스 고전압 지원: 0-35kV를 제공하는 고전압 임펄스 발생기와 함께 작동하여 고저항 고장을 분해합니다. 임펄스 전력 최대 400W.
저전압 펄스 출력: 저저항 및 개방 회로 고장에 대한 TDR 반사 분석을 위해 0.1μs 및 2μs 선택 가능한 펄스 폭을 가진 100Vpp 펄스 진폭.
SCM 운영 플랫폼: 최대 6시간의 연속 현장 작동을 제공하는 내장형 24V/7Ah DC 전원 공급 장치가 있는 푸시 버튼 작동.
RS232 통신 인터페이스: 고급 파형 분석, 보고서 생성 및 보관 저장을 위한 PC로의 데이터 출력.
고장 저항 측정: 굴착 전에 고장 심각도를 특성화하기 위한 통합 저항 값 테스트.
유도 샘플링: 현장에서 접지선이 필요하지 않아 도시 또는 혼잡한 작업 환경에서 설정이 간소화되고 안전성이 향상됩니다.

기술 사양

사전 탐지기 (TDR + 섬락 장치)
테스트 범위	≤60km
탐지 깊이	2-5m (경로 및 깊이 모드)
측정 정확도	거침: ±10m (절대) 또는 1% (상대); 정밀: ±0.2m
샘플링 주파수	100MHz; 최소 해상도 0.5m (100m/μs)
샘플링 모드	자동 연속 샘플링, 방전 파형을 놓치지 않음
저전압 펄스	폭: 0.1μs / 2μs; 진폭: 100Vpp
임펄스 고전압	0-35kV
임펄스 전력	0-400W
경로 전력	100W
단락 전류	0-200mA
디스플레이	5.7인치 산업용 LCD
내부 배터리	24V/7Ah DC, 약 6시간 연속 작동
전원 입력	AC 220V; 연결 시 내부 배터리도 충전
프린터	파형 및 보고서 출력을 위한 내장형 마이크로 프린터
통신	PC 연결을 위한 RS232 인터페이스
치수	358 * 284 * 168mm
무게	4.6kg
작동 조건	-20°C ~ +65°C; 상대 습도 ≤90%
보호 등급	IP54
테스트 사각 지대	≤35m
규정 준수	CE, ISO 인증

응용 분야

전력 유틸리티 회사	지하 MV/HV 배전 및 송전 케이블의 고장 사전 탐지
통신망 유지 보수	구리 간선, 국선 및 고주파 동축 케이블의 고장 진단
도시 가로등	매설된 가로등 및 교통 신호 케이블 네트워크의 고장 사전 탐지
산업 플랜트 및 광업	플랜트 내 및 부지 간 지하 전력 케이블 고장 진단
철도 및 지하철 시스템	철도 회랑을 따라 신호 및 견인 전력 케이블 고장 사전 탐지

현장 작업

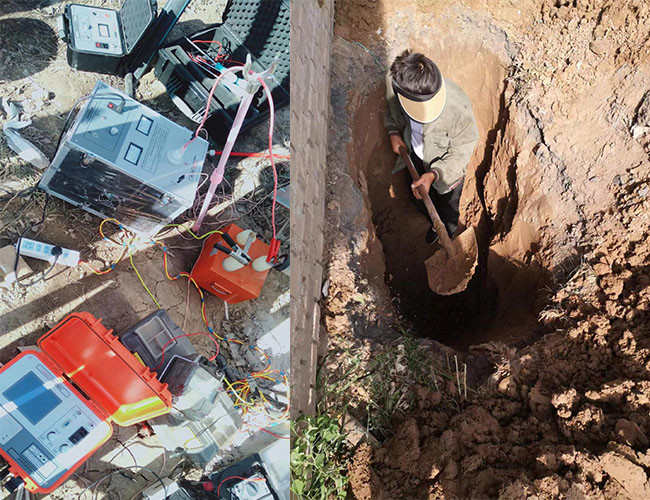

XHGG501B on-site cable fault testing

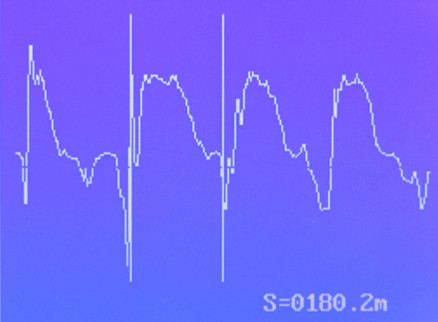

XHGG501B waveform analysis display

XHGG501B complete field kit

XHGG501B 케이블 고장 사전 탐지기에 대한 견적 또는 기술 상담은 지금 문의하십시오.
