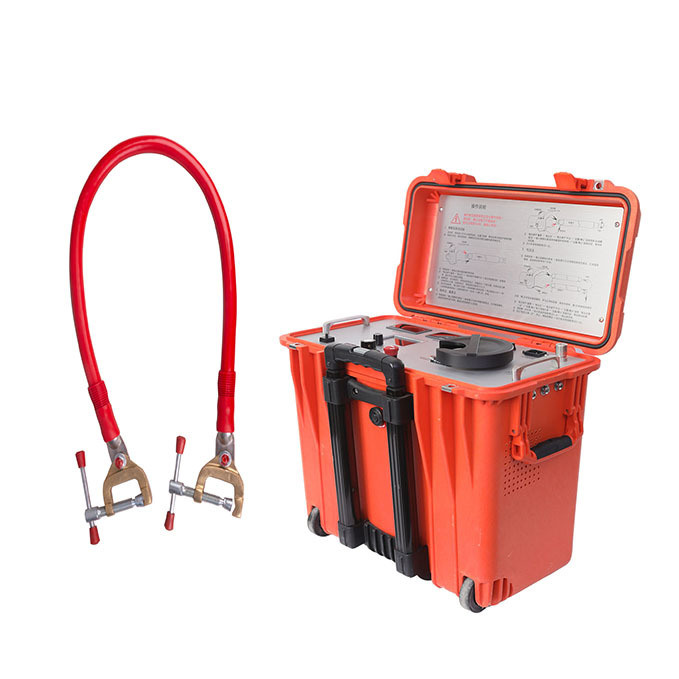

XHSC-60Q는 케이블 결함 위치 지능형 다리로 번트루 및 지능형 다리 기능을 통합합니다.그것은 60kV 등급 전압과 600mA 가연 모드에서 단회로 전류가 있습니다, 높은 저항의 결함이 낮은 저항으로 빠르게 변환 할 수 있습니다. 지능형 브릿지는 600mA에서 작동하여 결함 위치를 정확하게 향상시킵니다.이 장치는 특히 고전압에서 단열 결함 위치에 효과적입니다GIS 터미널과 교차 상호 연결을 가진 것과 같은 큰 구간 및 긴 복잡한 케이블 시스템.그것은 GIS 스위치 또는 교차 상호 연결을 제거 할 필요 없이 빠른 결함 위치를 허용.
지능형 케이블 결함 위치 브릿지는 일부 짧은 라인 결함을 제외한 모든 케이블 단열 및 껍질 결함을 찾기 위해 사용될 수 있습니다.
특징:
1장비는 전환 전원 공급을 채택하여 고전압 일정한 전류 소스, 고전압 및 안정 전류를 형성합니다.
2브릿지 감지 모듈은 높은 잠재력으로 큰 LCD 화면 디스플레이와 통합됩니다.패널의 작동 버튼은 지상 잠재력에서 다리가 고립 막대기를 통해 작동.
3보호막이 있는 특수 주문 제작된 4핵 고전압 측정 케이블, 구리 띠로 엮은 보호막 층은 안정적으로 땅이 되어 사용이 안전합니다.네 끝 저항 측정 방법은 납 저항의 오류를 피합니다.
4고전압 일정한 전류 소스 및 브릿지는 휴대용 당기 막대 플라스틱 상자에 통합됩니다. 고전압, 가벼운 무게, 작동하기 쉽습니다.
5브릿지 방법은 파동 반사 방법과 비교하여 맹점이 없으며, 특히 짧은 케이블과 끝 근처의 파기 지점을 결정하기에 적합합니다.
6고전압 및 고전류는 특히 긴 길이와 큰 섹션을 가진 복잡한 고전압 케이블 시스템의 단열 및 껍질의 결함 탐색에 적합합니다.
기술 매개 변수
| 화면 모드 |
출력 전압 |
0~60kV 연속 조절 |
| 소화 모드에서의 단회로 전류 |
400mA |
| 다리 모델 |
출력 전압 |
0~4kV연속 조절 |
| 브릿지에서의 단회로 전류 |
750mA |
| LCD 디스플레이 화면 |
3.5인치 TFT 컬러 화면 |
| 위치 정확성 |
± 0.2%·L+1)m |
| 테스트 범위 |
1~50000m |
| 작동 키보드 |
한 가지 핵심 작업 |
| 전원 공급 |
220V AC±10%,50Hz ((60Hz) |
| 전력 |
2kVA,전기 발전기 전원 공급 (2kW 이상) |
| 무게 |
29kg |
| 크기 (길이 × 너비 × 높이) |
30cm 46cm 50cm |
| 작동 온도 |
-10°C ~ +55°C |
포장 목록
| 일련 번호 |
이름 |
양 |
| 1 |
케이블 결함 위치 지능형 다리 본체 |
1 |
| 2 |
다리 시험 상자 |
1 |
| 3 |
예비 퓨즈 (10A, 5×20) |
5 |
| 4 |
액세서리 패키지 |
1 |
| 5 |
용품 가방 용품 |
|
| 5.1 |
다리 위치 테스트 라인 |
1 |
| 5.2 |
소스 출력 라인을 통해 연소 |
1 |
| 5.3 |
저저항력 교량 위치 단회로 |
1 |
| 5.4 |
브릿지 포지셔닝을 위한 특수 단선 |
1 |
| 5.5 |
전용 지상 전선 |
1 |
| 5.6 |
방출 막대기 지상 유선 |
1 |
| 5.7 |
전력 케이블 |
1 |
| 5.8 |
방출 막대기 |
1 |
|
선택용 액세서리 |
|
|
10m 저저항 단절 선
( 110kV ~ 220kV 케이블에 사용할 수 있습니다.) |
1 |
|
케이블 파기 키트 |
1 |
