Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

집 > 제품 >

케이블 결함 탐지기

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH Test
인증:	CE/ISO
모델 번호:	XHHD523L

상세 정보

원래 장소:

중국

브랜드 이름:

XZH Test

인증:

CE/ISO

모델 번호:

XHHD523L

강조하다:

High Light

강조하다:

portable cable fault locator

cable sheath fault detector

handheld cable pinpointing device

Trading Information

최소 주문 수량:

1 유닛

포장 세부 사항:

나무 상자

배달 시간:

5-8WORK 일

지불 조건:

t/t

공급 능력:

2000Unit/년

제품 설명

기본정보

모델 번호.

XHHD523L

테스트 모드

저장된 테스트

용법

오디오 케이블 테스터, 동축 케이블 테스터, 디지털 케이블 테스터

테스트 지역

케이블 형성

인증

CE, ISO

맞춤형

색상

주황색

테스트 빈도

128Hz/111Hz/105Hz/94Hz(AFC)

해결

0.5m

운송 패키지

안쪽에 거품으로 채워진 나무 상자

사양

350mm*280mm*170mm

등록 상표

XZH 테스트

기원

중국 시안

HS코드

8543201000

생산능력

1000개/년

제품 설명

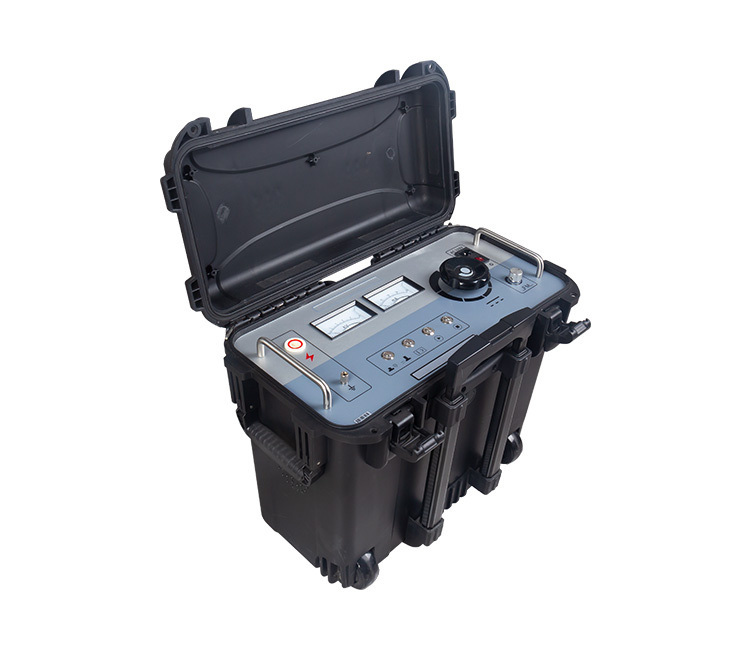

XHHD523L 케이블 결함 외장 탐지기

MURRAY Bridge의 원리를 기반으로 설계되었습니다. 장비는 고전압, 경량, 편리한 작동 및 고전압 케이블 피복 오류 탐지기의 특성을 가지고 있습니다.

* 포설 후 케이블의 고저항 항복점, 특히 케이블 중간 커넥터의 선형 고저항 항복점과 같이 낮은 저항으로 발사하기 어려운 선형 고임피던스 항복점.

* 플래시오버 유형 항복 지점은 항복 후 정전류 소스가 아크를 유지할 수 있고 브리지를 통해 안정적인 전류가 있으며 브리지의 감도가 충분합니다.

* 파손되지는 않았으나 MegΩ계 사용 등 저항이 낮은 결함점은 케이블 저항이 낮으나 작동전압이 절연불량점을 파괴하지 않는 것으로 나타났습니다.

티추정 단계:

1. 멀티미터, 락킹워치, 기타 내압 장비로 케이블의 파손 상태를 확인하고 대지 또는 잔류 전압 항복에 대한 각 심선의 절연 저항 값을 기록합니다.

2. 테스트할 케이블의 길이, 모델, 단면적 및 기타 매개변수를 기록하고 케이블 부설 경로를 따라 경로를 검사합니다. 원격 단락 결함 케이블 및 보조 케이블 콘센트 터미널에서는 고압 부상을 방지하기 위해 원격 모니터링에 한 사람을 두십시오.

3. 배선. 장비의 접지는 포지셔닝 사이트의 접지 본체에 안정적으로 연결됩니다.
접지봉은 계측기 접지에 연결됩니다. 측정 헤드(검은색 클립)가 결함이 있는 케이블 코어에 연결되어 있으며
측정 끝(빨간색 클립)은 보조 케이블 코어에 연결됩니다.

4. 브리지 제로(고전압 손잡이가 0이 아님). 전원을 켜고 제로 버튼을 돌려 검류계를 제로화합니다.

5. AC220V에 연결된 전원 공급 장치.

6. 압력을 높입니다. 전원 스위치를 켜면 전원 표시등이 켜집니다. 고압 손잡이를 시계 반대 방향으로 돌리면 영점 위치가 활성화됩니다.

7. 고압 손잡이를 시계 방향으로 돌리고 전류계가 5mA를 초과할 때까지 전압계와 전류계를 관찰합니다. 전류가 안정적이지 않은 경우 일정 시간 동안 전압이 계속 상승하여 안정적인 아크 또는 전도성 영역을 형성하여 테스트 중에 전류를 안정화할 수 있습니다.

8, 밸런스 조정. 줌 손잡이를 시계 방향으로 돌려 감도를 단계적으로 높이십시오.
검류계는 크게 휘어지지만 오버슛은 발생하지 않습니다. 다이얼을 돌려 검류계를 0으로 만듭니다. (포인터가 왼쪽에 있으면 시계 방향, 포인터는 오른쪽, 시계 반대 방향으로 회전합니다.) 이때 심벌즈 다이얼의 P1 판독값을 기록해 두십시오.

9, 전압 강하, 방전. 클램프 교환 위치가 측정되고 (4)~(10)단계가 반복됩니다.
P1+P2=1000이어야 하는 또 다른 판독값 P2를 얻습니다.

10. 계산. 결함점 위치 X=2×L×P1‰
수식의 "2"입니다. 보조 케이블은 계산에 포함된 케이블 수를 두 배로 늘립니다.
