케이블 결함 탐지기

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH Test
인증:	CE/ISO
모델 번호:	XHHD523L

상세 정보

원래 장소:

중국

브랜드 이름:

XZH Test

인증:

CE/ISO

모델 번호:

XHHD523L

강조하다:

High Light

강조하다:

Murray Bridge cable fault locator

cable outer sheath fault detector

Xhhd523L cable fault locator

Trading Information

최소 주문 수량:

1 유닛

포장 세부 사항:

나무 상자

배달 시간:

5-8WORK 일

지불 조건:

t/t

공급 능력:

2000Unit/년

제품 설명

기본 정보.

모델 번호.

XHHD523L

테스트 모드

저장된 테스트

용도

오디오 케이블 테스터, 동축 케이블 테스터, 디지털 케이블 테스터

테스트 영역

형성 케이블

인증

CE, ISO

맞춤 제작

색상

주황색

테스트 주파수

128Hz/111Hz/105Hz/94Hz(Afc)

해상도

0.5m

운송 패키지

내부에 폼이 채워진 나무 상자

사양

350mm*280mm*170mm

상표

XZH TEST

원산지

중국 시안

HS 코드

8543201000

생산 능력

1000개/년

제품 설명

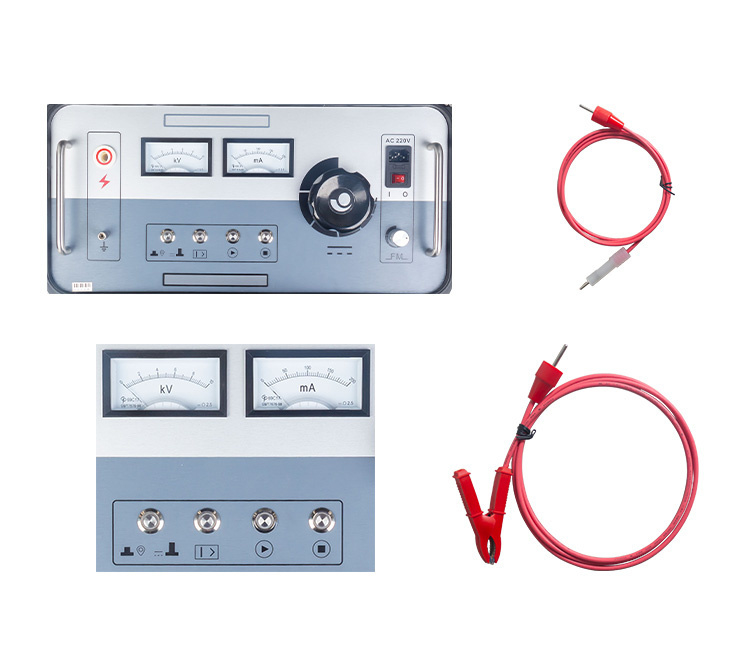

XHHD523L 케이블 고장 피복 로케이터

MURRAY 브리지 원리를 기반으로 설계되었습니다. 이 장비는 고전압, 경량, 편리한 작동 및 고전압 케이블 피복 고장 로케이터의 특성을 가지고 있습니다.

* 설치 후 케이블의 고저항 절단 지점, 특히 저저항으로 소화하기 어려운 선형 고임피던스 절단 지점, 예를 들어 케이블의 중간 커넥터의 선형 고저항 절단.

* 플래시오버 유형 절단 지점, 절단 후 정전류 소스가 아크를 유지할 수 있으며, 브리지에 안정적인 전류가 흐르고 브리지가 충분한 감도를 가집니다.

* 절단되지 않았지만 저저항의 결함 지점, 예를 들어 메그옴 미터를 사용하여 케이블 저항이 낮지만 작동 전압이 절연 결함 지점을 절단하지 않는 경우.

테스트 단계:

1. 멀티미터, 로킹 시계 또는 기타 내압 장비를 사용하여 케이블의 절단 상태를 확인하고 각 코어의 절연 저항 대 접지 또는 잔류 전압 절단 값을 기록합니다.

2. 테스트할 케이블의 길이, 모델, 단면적 및 기타 매개변수를 기록하고 케이블 설치 경로를 따라 경로를 검사합니다. 원격 단락 고장 케이블 및 보조 케이블 출력 단말기에서 원격 모니터링 담당자를 남겨 고압 부상을 방지합니다.

3. 배선. 장비의 접지는 위치 지정 사이트의 접지 본체에 안정적으로 연결됩니다.
접지봉은 장비 접지에 연결됩니다. 측정 헤드(검은색 클립)는 고장난 케이블 코어에 연결되고
측정 단자(빨간색 클립)는 보조 케이블 코어에 연결됩니다.

4. 브리지 영점 조정(고전압 손잡이가 영점이 아님). 전원을 켜고 영점 버튼을 돌려 검류계를 영점으로 맞춥니다.

5. 전원 공급 장치는 AC220V에 연결됩니다.

6. 압력 상승. 전원 스위치를 켜면 전원 표시등이 켜집니다. 고압 손잡이를 시계 반대 방향으로 돌리면 영점 위치가 활성화됩니다.

7. 고압 손잡이를 시계 방향으로 돌리고 전압계와 전류계를 보면서 전류계가 5mA를 초과할 때까지 봅니다. 전류가 불안정하면 안정적인 아크 또는 전도성 영역을 형성하기 위해 일정 시간 동안 전압이 계속 상승할 수 있으며 테스트 중 전류를 안정화합니다.

8, 밸런스 조정. 줌 손잡이를 시계 방향으로 돌려 검류계가 크게 편향되지만 오버슈트하지 않을 때까지 감도를 단계적으로 높입니다. 검류계가 영점이 되도록 다이얼을 돌립니다. (포인터가 왼쪽에 있으면 시계 방향으로, 오른쪽에 있으면 시계 반대 방향으로 돌립니다). 이때 사이벌 다이얼의 P1 값을 기록합니다.
9, 전압 강하, 방전. 클램프 교환 위치에서 측정하고 단계(4)에서 (10)까지 반복하여

다른 값 P2를 얻습니다. P1+P2=1000이어야 합니다.
10. 계산. 고장 지점 위치 X=2×L ×P1‰ "2"에 더 주의하십시오.

공식에서. 보조 케이블은 계산에 포함된 케이블 수를 두 배로 늘립니다.

태그:

최고의 가격을 얻으십시오

비디오

최고의 가격을 얻으십시오

비디오

최고의 가격을 얻으십시오

비디오

최고의 가격을 얻으십시오

비디오

최고의 가격을 얻으십시오

비디오

최고의 가격을 얻으십시오

High Light

강조하다:

Murray Bridge cable fault locator

cable outer sheath fault detector

Xhhd523L cable fault locator

기본 정보.

제품 설명

Cable Sheath Fault Point Locator,

XHHD523L Cable Sheath Locator,

Precise Positioning Cable Sheath Locator

지상의 케이블을 정확하게 탐지하기 위해 7500V까지의 조절 전압을 가진 휴대용 케이블 결함 탐지 장치
