| 원래 장소: | 중국 |
| 브랜드 이름: | XZH Test |
| 인증: | CE、ISO |
| 모델 번호: | XHGG502A1 |

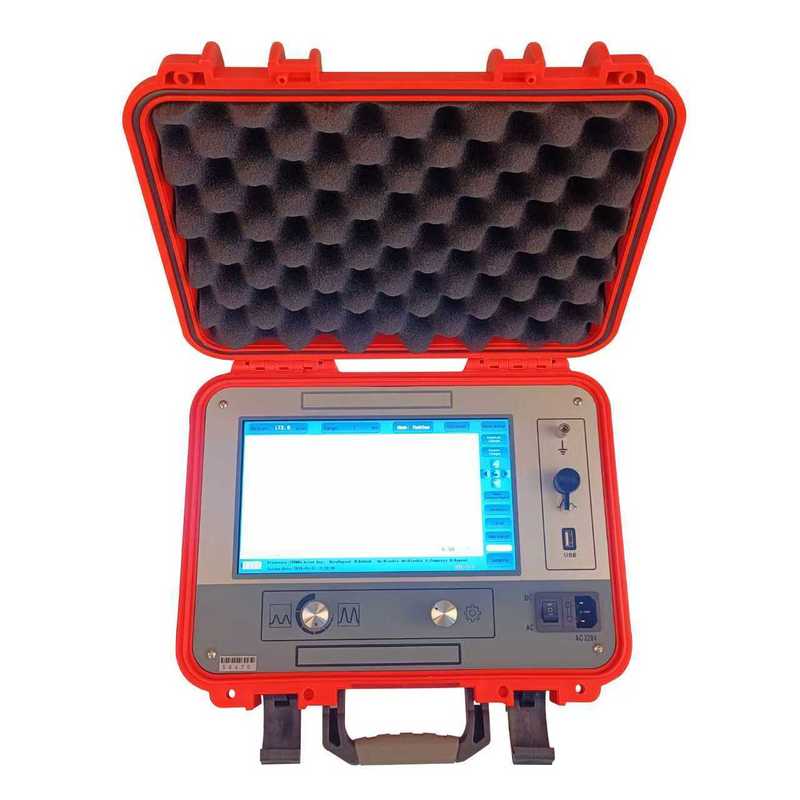

케이블 결함사전 위치 지정기 XHGG502A1
설명
케이블 결함 테스터는 산업 등급 10.1인치 터치 통합 컴퓨터, 간단한 작동 소프트웨어 인터페이스, 산업 등급 통합 회로 및 장치, 내장 대용량 리튬 이온 배터리를 채택하여 안정적이고 신뢰할 수 있으며 사용하기 쉽습니다.
이 케이블 결함 테스터는 전력 케이블의 상태 및 결함 거리를 측정하고 분석하기 위한 특수 기기입니다. 이 케이블 결함 테스터는 현대 전자 기술과 컴퓨터 기술을 결합하여 신호 필터링, 획득, 데이터 처리, 그래픽 표시 및 그래픽 분석을 수행합니다. 케이블 속도 측정, 케이블 길이 테스트, 케이블 결함 거리 테스트.
이 케이블 결함 테스터는 다양한 단면 및 매체의 다양한 재료로 만들어진 전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 매설 전선의 저항, 단락, 개방 회로 및 단선 결함, 고저항 누설 및 고저항 섬락에 적합합니다. 네트워크 오류.

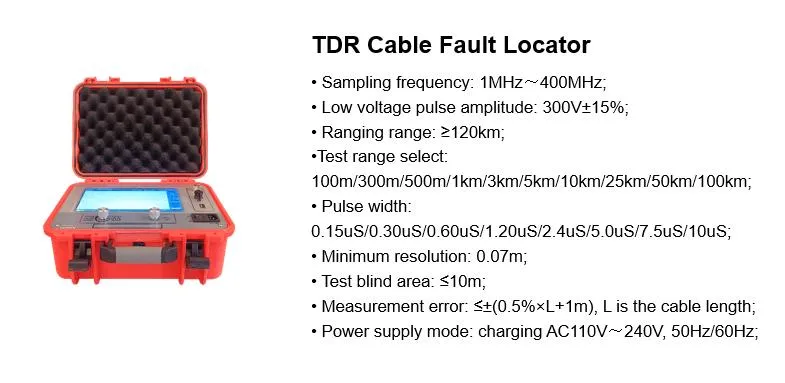

기술 사양
| 샘플링 주파수 | 1MHz~400MHz |
| 저전압 펄스 진폭 | 300V±15% |
| 범위 | ≥120km |
| 테스트 범위 | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| 펄스 폭 | 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| 최소 해상도 | 0.07m |
| 테스트 사각 지대 | ≤10m |
| 측정 오차 | ≤±(0.5%×L+1m), L은 케이블 길이 |
| 전원 공급 모드 | 충전 AC110V~240V, 50Hz/60Hz |
| 펄스 커플러 내전압 | DC 35kV |
| 부피 및 무게 | L358mm×W284mm×H168mm-4.7kg |
| 작업 조건 | 온도 -20ºC~+65ºC, 상대 습도 90%, 기압 750±30mmHg |
2. 케이블 결함정확한 위치로케이터(XHDD503C)
설명

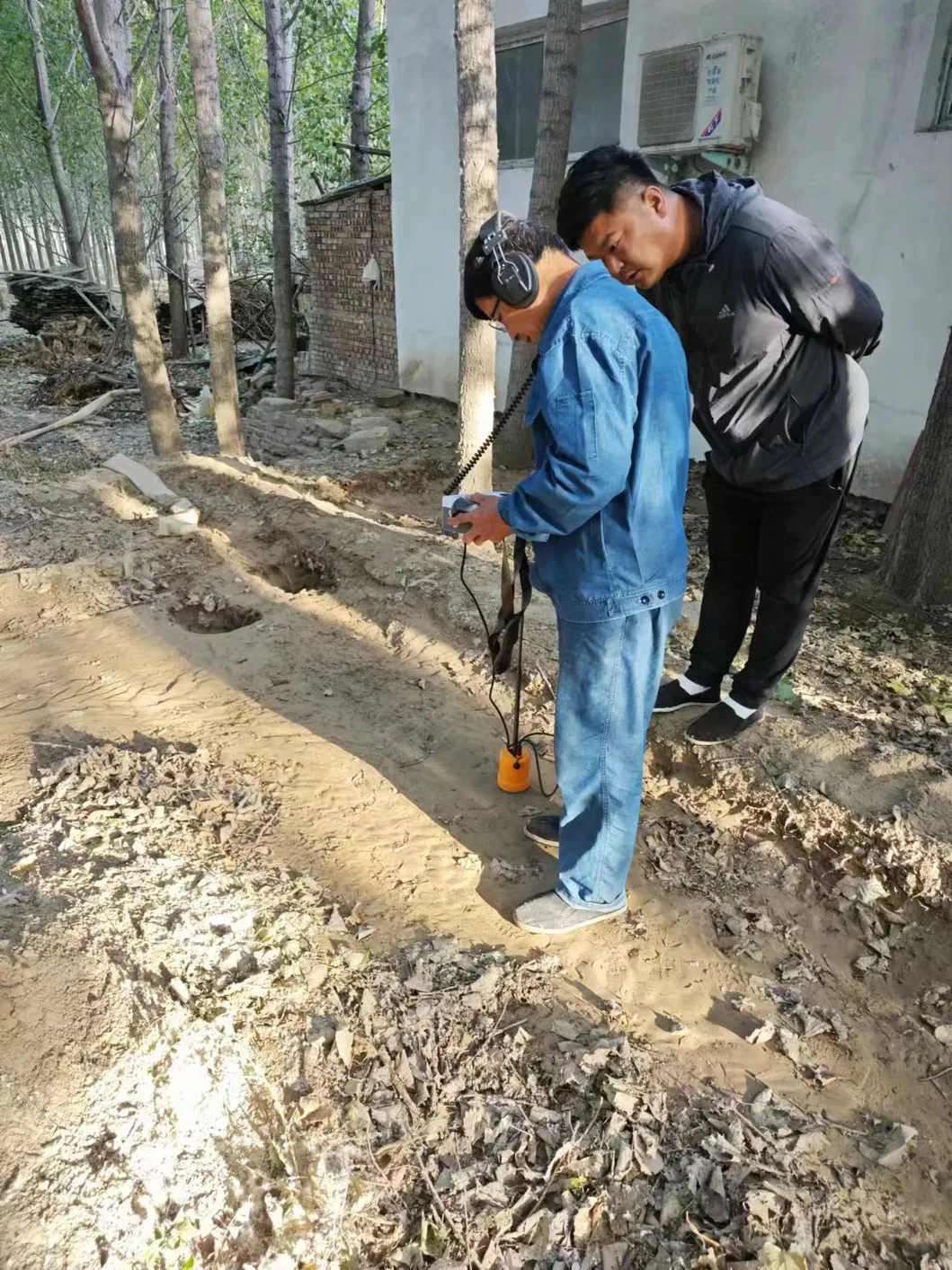

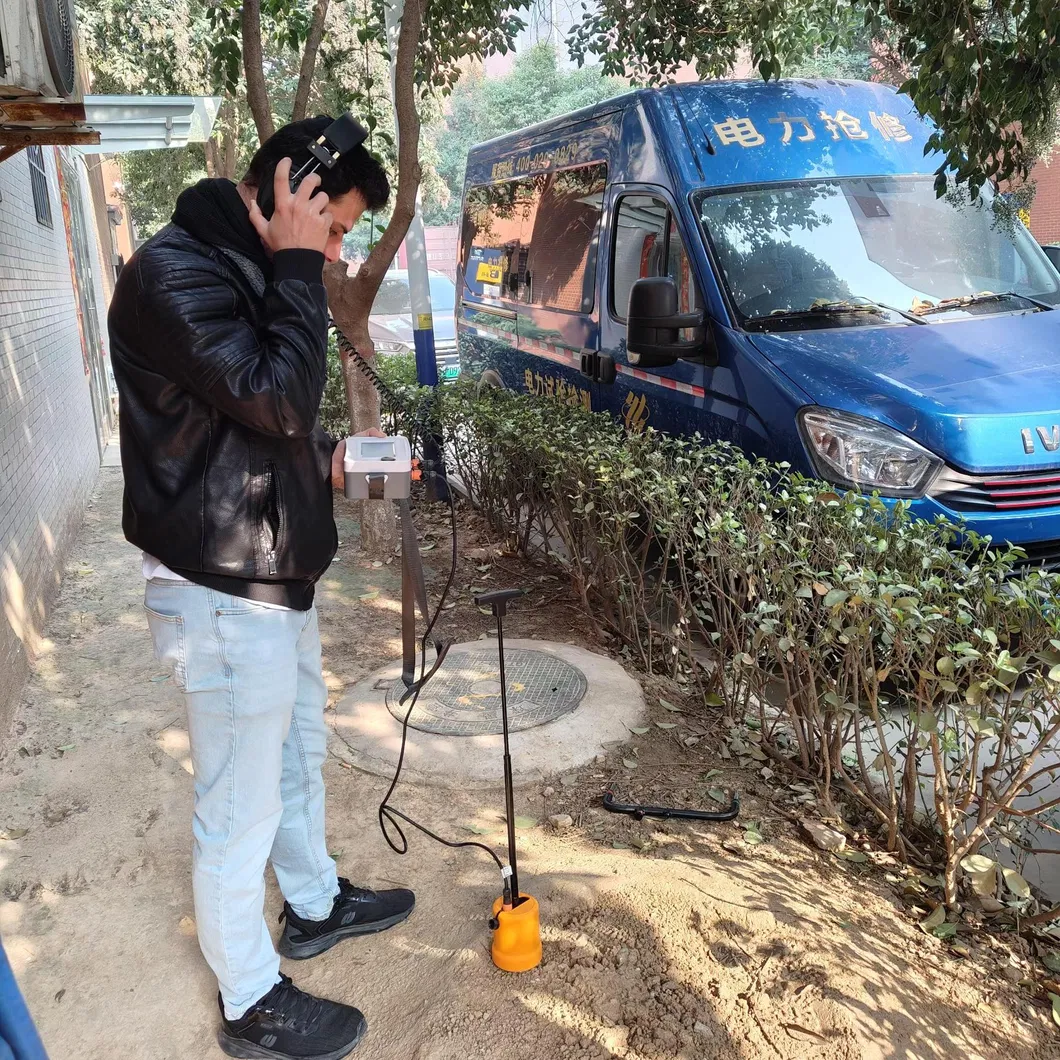

케이블 결함 위치 지정 장치는 음향 및 자기 동기화 방식을 사용하여 전력 케이블 결함 지점을 결정합니다. 전자 섬락은 충격 방전 발생기에 의해 생성되어 해당 프로브에 의해 수집 및 증폭되며, 결함 지점의 정확한 위치는 청각 및 시각적 판단에 의해 결정됩니다. 이는 대략적인 측정 범위 내에서 케이블 결함 지점의 정확한 위치를 완료하고 음향 및 자기 시간 차이를 수집하는 장치입니다. 위치 지정 기술, 경로 지원 테스트 및 기타 기술을 통합하여 여러 테스트 모드와 풍부하고 다양한 프롬프트 정보를 제공하여 케이블 결함 위치를 효율적이고 정확하게 완료합니다.
이 고정 지점 장치는 다양한 단면 및 매체의 다양한 재료로 만들어진 전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 매설 전선의 저항, 단락, 개방 회로 및 단선 결함, 고저항 누설 및 고저항 섬락 결함에 적합합니다.
특징

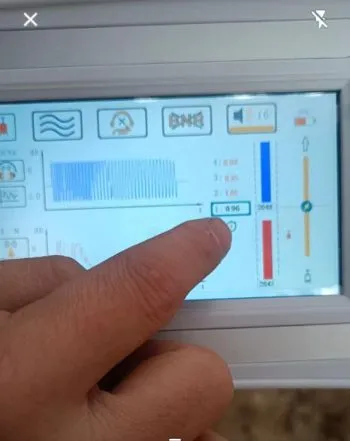

1. 5인치 터치 고휘도 LCD는 햇빛 아래에서도 시인성을 보장합니다.
2. 음향 및 자기 동기화 위치 지정 기술을 채택하여 음향 및 자기 시간 차이를 자동으로 계산합니다.
3. 음향 신호 및 자기 신호의 이득 값과 트리거 값을 수동으로 조정하여 다양한 환경에 적응할 수 있습니다.
4. 배경 노이즈 감소 기술을 갖추고 있으며 다양한 필터링 방법을 선택할 수 있습니다.
5. BNR 배경 노이즈 감소 및 음소거 노이즈 감소 기능이 있습니다.
6. 경로 편차 표시가 있습니다.
7. 다층 물리적 절연 신호 센서, 방수 등급 IP65가 장착되어 있습니다.
8. 내장 대용량 리튬 배터리, 긴 대기 시간, 고속 충전기 장착.
9. 작고 가벼우며 작동이 쉽고 간단한 인간-기계 인터페이스.
기술 지표
| 1 | 필터 매개변수 | 전체 통과: 100Hz~1600Hz. 로우 패스: 100Hz~300Hz. 퀄컴: 160Hz~1600Hz. 대역 통과: 200Hz~600Hz. |
| 2 | 채널 이득 | 8단계 조절 가능. |
| 3 | 자기 채널 이득 | 8단계 조절 가능. |
| 4 | 출력 이득 | 16단계(0~112db) |
| 5 | 출력 임피던스 | 350Ω |
| 6 | 음향 자기 위치 지정 정확도 | 0.2m 미만. |
| 7 | 경로 식별 정확도 | 0.5m 미만. |
| 8 | 전원 공급 장치 | 4*18650 표준 리튬 배터리. |
| 9 | 대기 시간 | 8시간 이상. |
| 10 | 부피 | 428L×350W×230H |
| 11 | 무게 | 6.5kg. |
| 12 | 주위 온도 | -25~65ºC; 상대 습도: ≤90%. |
