| 원래 장소: | 중국 |
| 브랜드 이름: | XZH Test |
| 인증: | CE、ISO |
| 모델 번호: | XHGG502A1 |

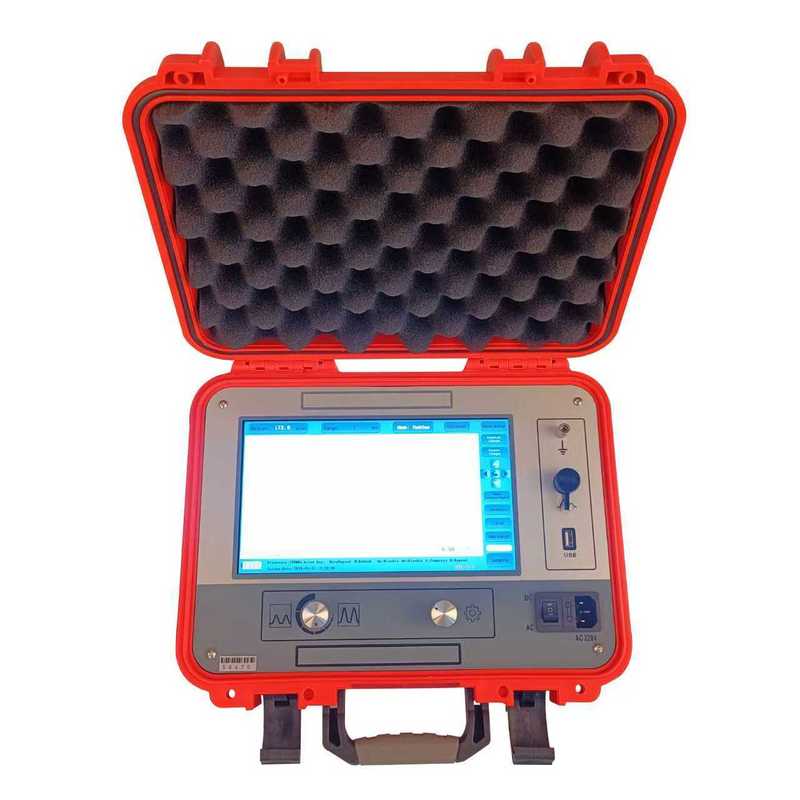

케이블 결함사전 위치 XHGG502A1
설명
케이블 결함 검사기는 산업용 10.1인치 터치 통합 컴퓨터, 간단한 운영 소프트웨어 인터페이스, 산업용 통합 회로 및 장치를 채택합니다.그리고 내장된 대용량 리?? 이온 배터리, 안정적이고 신뢰할 수 있고 사용하기 쉽습니다.
이 케이블 결함 검사기는 전력 케이블의 상태와 결함 거리를 측정하고 분석하는 특수 도구입니다.이 케이블 결함 검사기는 신호 필터링을 달성하기 위해 현대 전자 기술과 컴퓨터 기술의 조합을 사용합니다케이블 속도 측정, 케이블 길이 테스트, 케이블 고장 거리 테스트
이 케이블 결함 검사기는 낮은 저항, 단회로, 오픈 회로 및 전력 케이블, 고주파 동축 케이블, 거리 조명 케이블의 단절 결함에 적합합니다.각기 다른 가로단과 매체로 만들어진 각기 다른 재료로 만든 묻힌 와이어고저항성 누출과 고저항성 플래시오버 네트워크 장애
기술 사양
| 샘플링 빈도 | 1MHz~400MHz |
| 저전압 펄스 진폭 | 300V±15% |
| 범위 | ≥ 120km |
| 테스트 범위 | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| 펄스 너비 | 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| 최소 해상도 | 00.07m |
| 테스트 실명 영역 | ≤ 10m |
| 측정 오류 | ≤±(0.5%×L+1m), L는 케이블 길이입니다. |
| 전원 공급 모드 | AC110V 충전~240V, 50Hz/60Hz |
| 펄스 커플러 전압을 견딜 수 있습니다 | DC 35kV |
| 부피와 무게 | L358mm × W284mm × H168mm -4.7kg |
| 노동 조건 | 온도 -20oC~+65oC, 상대 습도 90%, 대기 압력 750±30mmHg |
2.케이블 결함정점로케이터(XHDD503C)
설명
케이블 결함 위치 기기는 전력 케이블 결함 지점을 결정하기 위해 음향 및 자기 동기화 방법을 사용합니다.전자 플래시오버는 충격 방출 발전기로 생성됩니다., 해당 프로브에 의해 잡혀 증폭되고, 결함 지점의 정확한 위치는 청각 및 시각 판단에 의해 결정됩니다.그것은 대략적인 측정 범위 내에서 케이블 결함 지점의 정확한 위치를 완료하고 음향 및 자기 시간 차이를 수집하는 장치입니다포지셔닝 기술, 경로 지원 테스트 및 다른 기술을 통합합니다.여러 테스트 모드와 풍부하고 다양한 신속 정보를 제공하여 효율적이고 정확하게 케이블 결함 위치를 완료합니다..
이 고정점 기기는 저저항성, 단회로, 개방회로 및 전력 케이블, 고주파 동축 케이블, 거리 조명 케이블의 단절 오류에 적합합니다.각기 다른 가로단과 매체로 만들어진 각기 다른 재료로 만든 묻힌 와이어, 그리고 고 저항 누출 및 고 저항 플래시 오버 결함.
특징
15인치 터치 고 밝기 LCD가 햇빛 아래의 가시성을 보장합니다.
2. 자동으로 음향 및 자기 시간 차이를 계산하기 위해 음향 및 자기 동기 위치 기술을 채택합니다.
3음향 신호와 자기 신호의 이득 값과 트리거 값은 다양한 환경에 적응하도록 수동으로 조정 할 수 있습니다.
4그것은 배경 소음 감축 기술을 가지고 있으며 다양한 필터링 방법 중에서 선택할 수 있습니다.
5그것은 BNR 배경 소음 감축 및 무성 소음 감축 기능을 가지고 있습니다.
6경로편향 표시가 있습니다.
7다층 물리 격리 신호 센서, 방수 IP65 등급으로 장착
8내장된 대용량 리?? 배터리, 긴 대기 시간, 빠른 충전기와 장착
9작고 가볍고 조작이 쉬우며 간단한 인간-기계 인터페이스입니다.
기술 지표
| 1 | 필터 매개 변수 | 모든 패스: 100Hz~1600Hz 낮은 패스: 100Hz~300Hz 퀄컴: 160Hz~1600Hz 대역폭: 200Hz~600Hz |
| 2 | 채널 이득 | 8단계 조절이 가능합니다. |
| 3 | 자기 채널 이득 | 8단계 조절이 가능합니다. |
| 4 | 출력 이득 | 16 레벨 (0~112db) |
| 5 | 출력 임페던스 | 350Ω |
| 6 | 음파 자기 위치 정밀도 | 0.2m 미만입니다. |
| 7 | 경로 식별 정확성 | 0.5m 미만입니다. |
| 8 | 전원 공급 | 4*18650 표준 리?? 배터리 |
| 9 | 대기 시간 | 8시간 이상 |
| 10 | 부피 | 428L × 350W × 230H |
| 11 | 무게 | 60.5kg |
| 12 | 실내 온도 | -25 ~ 65oC; 상대 습도: ≤ 90% |
