Xzh 최신 케이블 결함 위치 측정기 TDR, 결함 거리를 정확하게 매핑

Name: Xzh 최신 케이블 결함 위치 측정기 TDR, 결함 거리를 정확하게 매핑
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502A
Price: 1,550.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH Test
인증:	CE、ISO
모델 번호:	XHGG502A

상세 정보

원래 장소:

중국

브랜드 이름:

XZH Test

인증:

CE、ISO

모델 번호:

XHGG502A

강조하다:

High Light

강조하다:

TDR를 갖춘 케이블 결함 탐지기

정확한 케이블 고장 거리 매퍼

제품 설명

제품 개요

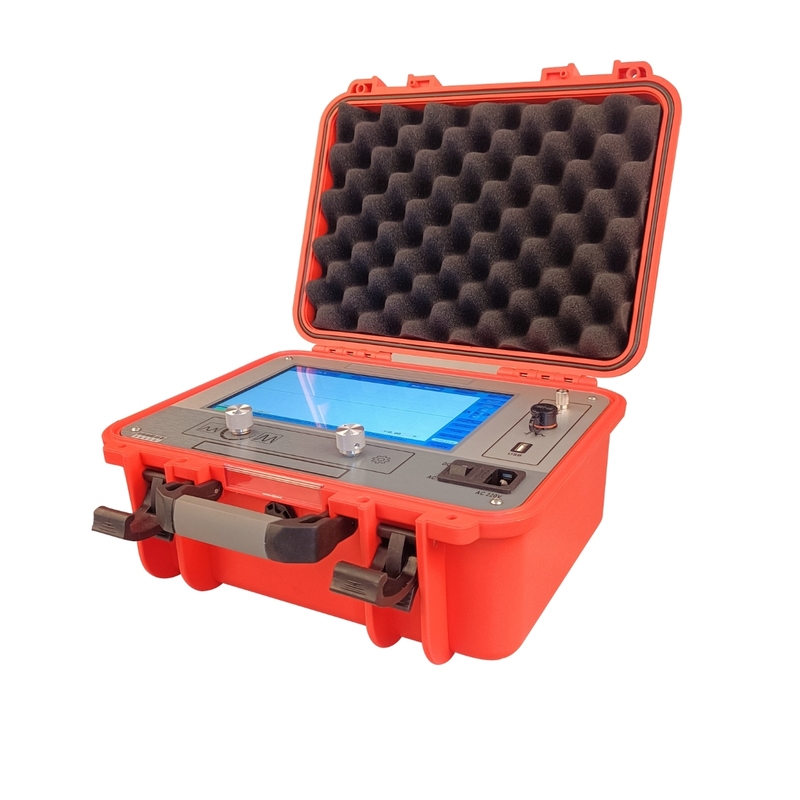

XHGG502A ARC 케이블 고장 사전 위치 측정기 는 산업용 10.1인치 터치스크린과 간단한 Windows 운영 체제를 사용합니다. 산업용 집적 회로 및 장치를 채택했으며 대용량 리튬 이온 배터리가 내장되어 있습니다. 전력 케이블의 상태 및 고장 거리를 측정하고 분석하는 특수 장비입니다. 안정적이고 신뢰할 수 있으며 사용하기 쉽습니다.

최신 전자 기술과 컴퓨터 기술을 결합하여 신호 필터링, 수집, 데이터 처리, 그래픽 표시 및 그래픽 분석을 구현하여 케이블 속도 측정, 케이블 길이 테스트 및 케이블 고장 거리 테스트를 완료합니다.

이것은 다양한 재료로 만들어진 전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 매설선의 저저항, 단락, 개방 회로 및 단선 고장뿐만 아니라 고저항 누설 및 고저항 섬락에 적합합니다. 네트워크 고장고장.

ARC C케이블 고장 사전 위치 측정기 XHGG502A	사전 위치 측정 방법	LV TDR (저전압 펄스 방법/ 임펄스 반사 방법)
		HV TDR(고전압 섬락 방법 /단일 임펄스 방법 )
		ARC (다중 임펄스 아크 반사 방법)
		ICE (임펄스 전류 방법) DECAY (전압 감쇠 방법)
		자동 테스트 속도 속도
	디스플레이	10.1인치 산업용 컴퓨터 제어, 터치 작동 모드
	시스템	Windows 운영, 자동 테스트 보고서 생성.
	기능	속도, 저항, 거리 측정
	샘플링 주파수	1MHz~400MHz
	저전압 펄스 진폭	300V±15%
	펄스 폭	0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
	측정 거리	100m/300m/500m/1km/3km/5km/10km/25km/50km/100km/120km;
	판독 해상도	0.07m;
	테스트 정확도	≤±(0.5%×L+1m), L은 케이블 길이;
	케이블 길이 선택	100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
	펄스 커플러 내전압	35kV DC
	테스트 블라인드 존	≤10m
	데이터 저장	저전압 펄스 및 고전압 섬락 파형 8,000개 이상, 다중 펄스 파형 250개 이상 저장.
	전원 공급 장치	충전 AC110V~240V, 50Hz/60Hz; 내장 5200mAH 리튬 배터리 전원 공급 장치; 충전 시간 약 2시간, 작동 시간 5시간 이상;
	통신	표준 USB 인터페이스 포함
	작업 조건	온도 -25ºC~+65ºC, 상대 습도 85%, 대기압 750±30mmHg;
	부피 및 무게	케이블 고장 테스터 L358mm×W284mm×H168mm-4.7kg; 펄스 커플러 L430mm×W380mm×H220mm-10kg.

주요 특징
1.10.1인치 풀 컬러 TFT 터치 디스플레이;
2. 임베디드 시스템, 안전하고 안정적이며 간단한 디스플레이 및 작동 모드;
3. 케이블 파동 속도, 케이블 길이 및 고장 거리 테스트 기능이 있습니다;
4. 완전 자동 연속 샘플링, 항상 파형 캡처, 시기 적절하고 정확합니다.
5. 자동 테스트 범위 설정, 자동 파형 분석 및 테스트 거리 표시 기능이 장착되어 있습니다.
6. 전체 영어 메뉴, 터치 및 코드 버튼의 두 가지 작동 모드, 간단하고 빠르며 신뢰할 수 있습니다.
7. 저전압 펄스 방법, 고전압 섬락 방법 및 다중 펄스 방법(8회)의 테스트 기술이 장착되어 있으며, 파형 디스플레이가 부드럽고 해석하기 쉽습니다.
8. 다중 펄스 방법을 사용할 때 펄스 커플러와 함께 사용하여 8개의 고전압 및 저전압 파형 비교를 표시하여 자동 거리 테스트, 수동 분석 및 거리 측정에 편리합니다.
9. 이 장비는 강력한 데이터 처리 기능을 갖추고 있어 사용자가 파형 파일을 관리하고 보관하기 편리합니다.
10. 대규모 테스트 파형 저장 기능: 현장 테스트 중에 수집된 파형을 언제든지 관찰 및 분석을 위해 저장할 수 있습니다. USB 통신을 사용하여 컴퓨터 소프트웨어로 파형 파일을 가져와 관리 및 분석합니다.
11. 초고휘도, LED 백라이트 밝기 280nit, 해상도 1024*600, 직사광선에 노출된 환경에서도 작동하기 쉽습니다.
12. 내장 대용량 리튬 배터리 팩은 고속 충전을 지원하며 전원 공급이 없는 환경에서도 테스트할 수 있습니다.
13. 보호 섀시 사용, IP54 이상.
