| 원래 장소: | 중국 |
| 브랜드 이름: | XZH Test |
| 인증: | CE、ISO |
| 모델 번호: | XHGG501B |

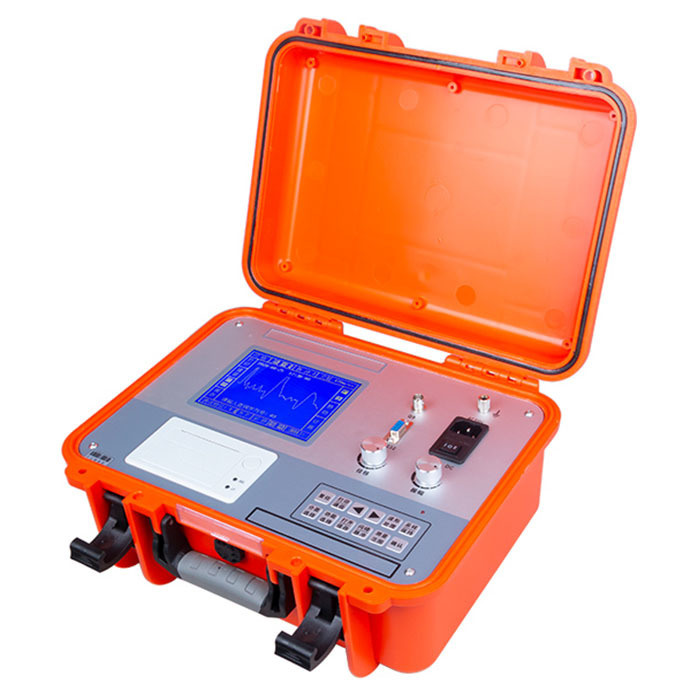

TDR 케이블 고장 사전 위치 측정기 XHGG501B는 지하 케이블 고장 위치를 측정하는 데 사용됩니다. 그리고 다양한 섹션, 다양한 재료의 다양한 매체의 전력 케이블, 동축 케이블, 가로등 케이블 및 단락, 개방 회로 단락선 고장과 같은 저저항 지하 전선을 테스트합니다. 우수한 케이블 관리 시스템으로 테스트 보고서를 자동으로 생성합니다.
XHGG501B 사용 의 섬락 샘플링 및 저전압 임펄스 방식 전력 케이블 고장을 빠르고
정확하게 사전 위치를 파악하여 추가적인 정확한 위치 파악을 위한 최적의 기반을 보장합니다.
실험 현장:
전력 설치 회사의 케이블 고장 현장 위치
테스트 날짜: 2017년 6월 12일
케이블 모델 : 10kV XLPE 케이블.
테스트 장치: 1. TDR 지하 케이블 고장 위치 측정기 (사전 위치 측정기)
2. DC 고전압 발생기
| 제품 이름 | tdr 케이블 테스터 |
| 측정 방법: | 섬락 샘플링 및 저전압 임펄스 방식 |
| 측정 거리: | < 60km |
| 표준: | DL/T849.1-2004 |
| 정확도: | +/- 2% |
| 펄스 여유: | |
| 100Vp-p | 디스플레이: |
| 5.7인치 LCD 화면 | 샘플링 속도: |
| 25 / 50 /100MHz | 해상도: |
| 최소 0.5M | 전원 공급 장치: |
| 내장 전원 공급 장치 12V 10Ah |
가로등 케이블 및 단락, 개방 회로 단락선 고장과 같은 저저항 지하 전선
