대형 전력 변압기용 변압기 DC 저항 테스터

Name: 대형 전력 변압기용 변압기 DC 저항 테스터
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1340A
Price: 4,115.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH TEST
인증:	CE/ISO
모델 번호:	XHZ1340A

상세 정보

원래 장소:

중국

브랜드 이름:

XZH TEST

인증:

CE/ISO

모델 번호:

XHZ1340A

강조하다:

High Light

강조하다:

40A 고전류 단계 분리 시험

동시 고저전압 연결

3단계 자기 보조 디가우싱

Trading Information

최소 주문 수량:

1 단위

가격:

협상 가능

포장 세부 사항:

목재 포장

배달 시간:

5-8 일

지불 조건:

t/t

공급 능력:

2000Unit/년

제품 설명

🎯 대상 애플리케이션: 330kV~750kV급 장비의 초고압(UHV) 변전소 시운전 팀 및 대형 전력 변압기 시험 실험실을 위해 설계되었습니다. 표준 20A 현장 테스터와 달리 XHZ1340A는 40A 고전류 단상 및 20A+20A 삼상 동시 출력을 제공합니다. 이는 마이크로옴 수준의 측정 정밀도가 인수 시험 및 고장 후 법의학 분석에 중요한 고MV A 전력 변압기, 발전기 승압(GSU) 장치 및 연계 변압기에서 발견되는 초저저항 권선에 맞춰 특별히 설계되었습니다.

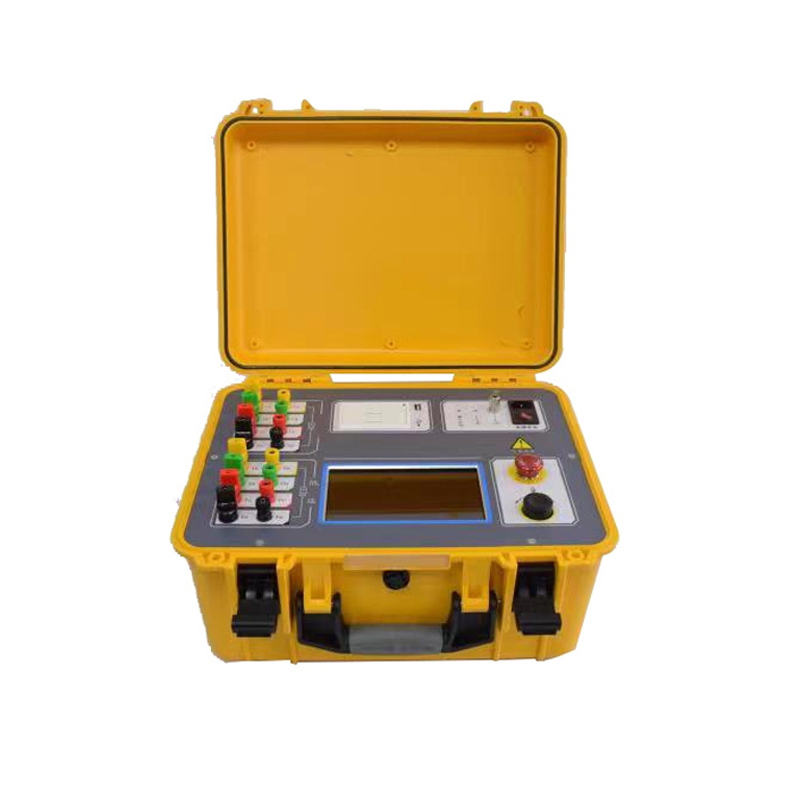

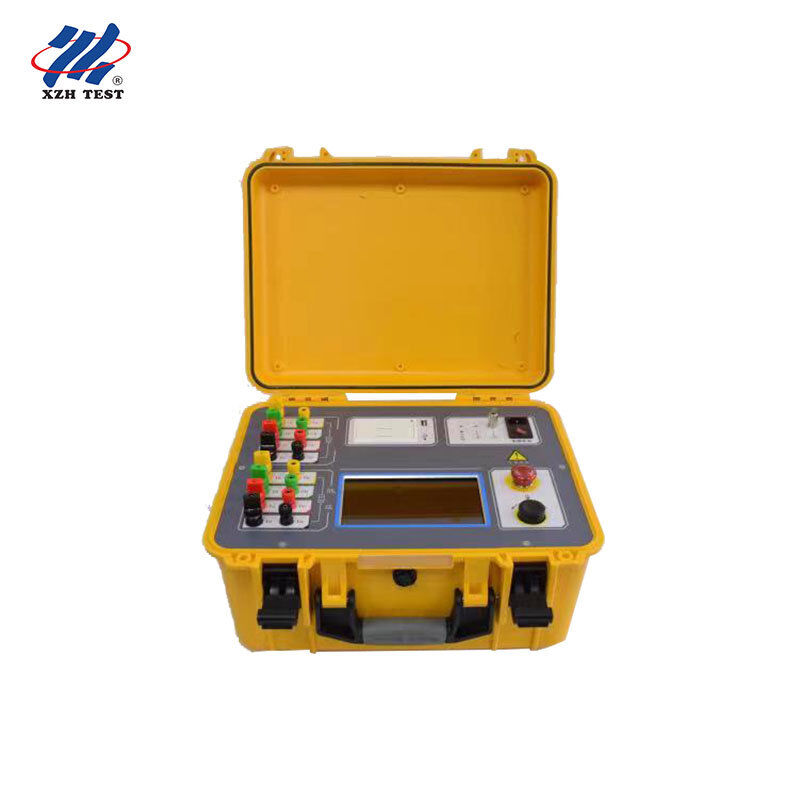

XHZ1340A 40A 변압기 DC 저항 테스터

XHZ1340A는 자기 보조 시험, 삼상 동시 측정 및 내장된 탈자 기능을 단일 고성능 플랫폼으로 통합한 차세대 고속 시험 장비입니다. 발전기 승압 장치, UHV 연계 변압기 및 고MV A 배전 변압기를 포함한 대형 전력 변압기의 DC 저항 측정용으로 특별히 설계되었으며, 최대 40A의 시험 전류에서 0.1μΩ 해상도로 탁월한 정밀도를 제공합니다.주요 기능고저전압 동시 연결:

XHZ1340A

시험 중 반전 또는 재연결 없이 고전압 및 저전압 전류/전위 시험 리드를 동시에 연결하여 다중 권선 대형 전력 변압기의 설정 시간을 크게 단축하는 독특한 설계입니다.

삼상 동시 시험: 스타 연결 권선의 A0, B0, C0 상을 동시에 측정하여 대형 변압기에서 순차 단상 방식에 비해 총 시험 시간을 70% 이상 단축합니다.
자동 자기 보조: 코어를 사전 포화시켜 삼상 5기둥 저전압 내부 코너 연결 변압기의 시험 속도를 가속화하며, 특히 대형 MVA 정격 장치에서 발견되는 고유도 권선에 효과적입니다.
중성점 측정 혁신: 삼상 변압기 진단에서 오랫동안 어려웠던 중성점 리드선 저항 측정 문제를 정확하게 해결하는 독자적인 시험 시퀀스입니다.
포괄적인 데이터 출력: 단일 보고서에서 고압, 중압, 저압 권선의 모든 시험 결과를 표시하고 인쇄합니다. 자동 삼상 불균형 계산 및 선택적 온도 변환을 정격 기준값으로 제공합니다.
고급 역기전력 보호: 유도 부하 방전 중 장비와 작업자를 모두 보호하여 가장 큰 변압기 권선에서 안전한 고전류 시험을 가능하게 합니다.
광범위한 데이터 저장: 200개의 시험 데이터 세트가 영구 저장(확장 가능)되며, 실험실 정보 관리 시스템 및 장기 추세 분석과의 통합을 위한 USB 내보내기 기능을 제공합니다.
현장 견고한 구조: 넓은 온도 허용 범위(-10°C~50°C), 충격 저항, 간섭 방지 차폐 및 휴대용 폼 팩터(430×320×230mm)로 실험실 및 변전소 현장 배포 모두에 적합합니다.
기술 사양시험 전류

삼상: 20A+20A, 10A+10A, 5A+5A, 1A+1A

단상: 40A, 20A, 10A, 5A, 1A, 0.2A	측정 범위 40A: 100μΩ~0.5Ω \| 20A: 500μΩ~1Ω \| 10A: 1mΩ~2Ω
5A: 10mΩ~4Ω \| 1A: 100mΩ~20Ω \| 0.2A: 1Ω~100Ω	20A+20A: 200μΩ~0.3Ω \| 10A+10A: 500μΩ~0.6Ω 5A+5A: 10mΩ~1.5Ω \| 1A+1A: 100mΩ~7Ω 해상도 0.1μΩ
정확도	±(읽기 × 0.2% + 2 워드)
전원 공급 장치	AC220V ±10%, 50±1Hz
치수	430 × 320 × 230 mm
작동 온도	-10°C ~ 50°C
작동 습도	≤ 85% RH
데이터 저장	200개 시험 데이터 세트(USB로 확장 가능)
자주 묻는 질문	Q1: 표준 20A DC 저항 테스터 대신 40A 모델을 선택해야 하는 경우는 언제입니까?

XHZ1340A의 40A 단상 및 20A+20A 삼상 출력은 권선 저항이 매우 낮은 대형 전력 변압기(고MV A 장치의 경우 일반적으로 500μΩ 미만)를 위해 특별히 설계되었습니다. 더 높은 시험 전류는 마이크로옴 측정 수준에서 신호 대 잡음비를 개선하여 330kV~750kV급 변압기, GSU 변압기 및 연계 장치의 인수 시험에 필요한 0.1μΩ 해상도와 ±(0.2%+2 워드) 정확도를 제공합니다. 권선 저항이 1mΩ 이상인 배전급 변압기의 경우 20A 모델로도 충분한 정확도를 제공합니다.

Q2: 고저전압 동시 연결 기능이 시험 워크플로우를 어떻게 개선합니까?

기존 DC 저항 테스터는 순차 연결이 필요합니다. 즉, 고전압 권선을 시험하고, 연결을 해제한 다음, 저전압 측에 다시 연결해야 합니다. XHZ1340A는 시험 시작 시 모든 고전압(A, B, C, O) 및 저전압(a, b, c, o) 시험 리드를 동시에 연결할 수 있습니다. 장비의 지능형 스위칭 매트릭스는 작업자가 변압기에 올라가 연결을 변경할 필요 없이 각 권선에 순차적으로 시험 전류를 자동으로 라우팅합니다. 이는 부싱 접근을 위해 높은 작업 플랫폼이 필요할 수 있는 대형 전력 변압기에서 특히 유용하며, 각 재연결 주기는 상당한 시간과 안전 위험을 증가시킵니다.

Q3: 이 장비는 중성점 리드선 저항 측정 문제를 어떻게 해결합니까?

삼상 변압기 시험에서 중성점 리드선의 저항은 분리하기 어려운 측정 오류를 유발합니다. XHZ1340A는 여러 전류 경로에 걸쳐 차동 측정을 수행하여 리드선 기여도를 효과적으로 상쇄함으로써 수학적으로 중성점 리드 저항을 보상하는 혁신적인 시험 시퀀스를 사용합니다. 이 독자적인 방법은 별도의 중성점 리드 보정 없이 실제 권선 저항 값을 제공하며, 이는 중성점 리드 저항이 상당할 때 일반적으로 저항을 과대평가하는 기존 삼상 테스터에 비해 상당한 발전입니다.

Q4: 시험 결과를 기준 온도 값으로 자동 변환할 수 있습니까?

예. XHZ1340A에는 측정된 권선 온도와 도체 재질(구리 또는 알루미늄)을 기반으로 지정된 기준 온도(일반적으로 전력 변압기의 경우 75°C)에서의 저항 값을 자동으로 계산하는 내장 온도 변환 기능이 포함되어 있습니다. 결과는 측정된 값과 온도 보정된 값을 나란히 표시하고 인쇄할 수 있습니다. 삼상 불균형율도 자동으로 계산되며, IEC 및 IEEE 인수 시험 표준 준수를 위해 인쇄된 시험 보고서에 원시 값과 변환된 값을 모두 포함할 수 있습니다.

Q5: DC 저항 시험 후 장비는 어떤 탈자 기능을 제공합니까?

XHZ1340A는 시험 워크플로우에 직접 자동 탈자 기능을 통합합니다. 모든 권선에 대한 DC 저항 측정을 완료한 후, 내장된 탈자 기능은 변압기가 서비스에 복귀하기 전에 제어된 전류 감쇠를 사용하여 잔류 코어 자기를 체계적으로 제거합니다. 이를 통해 별도의 탈자 장비가 필요 없으며, 잔류 자기에 따른 여자 돌입 전류, 보호 계전기 오작동 및 공진 트립 위험을 방지합니다. 탈자 사이클은 시험 후 시퀀스로 자동 실행되며, 장비는 완전한 탈자가 달성될 때까지 실시간 진행 상황을 표시합니다.
