| 원래 장소: | Xi'an, Shaanxi, 중국 |
| 브랜드 이름: | XZH |
| 인증: | CE, ISO |
| 모델 번호: | XHGG501D |

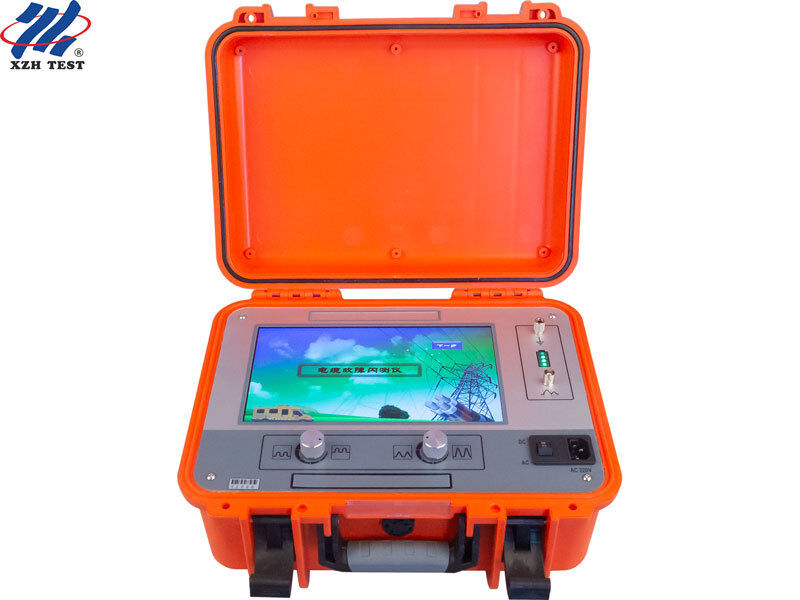

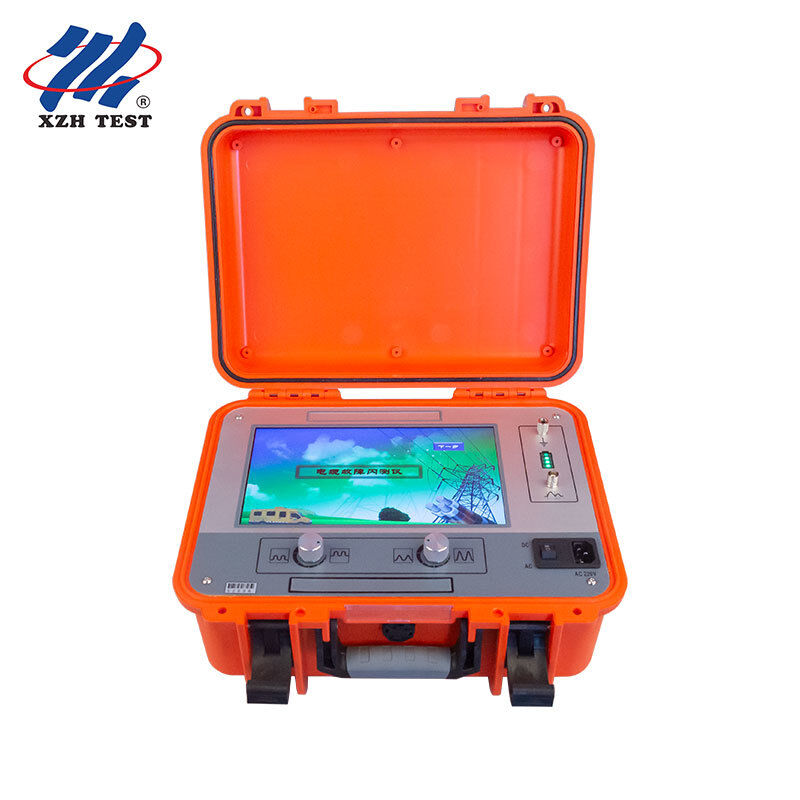

작고, 현장 준비, 1인 작전XHGG501D TDR 케이블 결함 탐지기는 5kg 이하의 무게를 지니고 있으며, 몇 초 만에 시작되며, 내장된 리?? 배터리로 작동합니다.2분도 안되는 시간 안에 서비스 밴에서 실시간 추적으로.
XHGG501D는 휴대용 TDR 기반의 케이블 결함 사전 탐지 장치입니다.실험실 수준의 장비와 관련된 복잡성을 제거합니다.. 운영자는 테스트 전선을 연결, 범위 미리 설정 선택, 그리고 시작 누르기 - 도구는 자동으로 획득, 샘플, 및 결함 거리를 결정하는 파동 형태를 처리합니다.저전압 펄스 및 플래시오버 샘플링 방법 모두 지원, XHGG501D는 저저항성 결함, 개방 회로, 단회로, 누출 고저항성 결함, 플래시오버 전력 케이블, 제어 케이블,통신 케이블IP54 보호 체시에 탑재되어 있으며 필드 교환 가능한 리?? 배터리로 작동합니다. 유틸리티 유지 관리 팀, 전기 계약자,그리고 학습 곡선 없이 신뢰할 수 있는 결과를 필요로 하는 현장 서비스 엔지니어입니다.
밴에서 추적으로 2분 이내에대부분의 케이블 결함 탐지기는 제어 된 환경을 가정합니다: 안정적인 전력, 작업 벤치 및 구성 시간이있는 훈련 된 운영자. XHGG501D는 정반대의 것을 가정합니다.오후 30분낮빛이 사라지고 승무원이 승인을 기다리고 있습니다.
0:00
차량에서 꺼내요. 핫업 사이클, 캘리브레이션 절차가 없습니다.
0:30
테스트 케이블을 연결하십시오. 단일 Q 및 이중 Q 케이블은 직접 연결됩니다. 어댑터 박스가 필요하지 않습니다.
0:45
전원이 켜져 있고, 리?? 배터리, 발전기, 연장 케이블이 없어 터치 스크린이 준비됐습니다.
1:15
범위를 미리 선택하세요. 300m, 1km, 3km, 또는 16km. 한 번의 터치.
1:45
결함 거리는 표시됩니다. 자동 분석은 파형 굴곡점을 표시합니다.
노트북도 없고, 외부 소프트웨어도 없고, 전문적인 훈련도 없고, 장비가 무거운 업무를 수행하고, 조작자가 거리를 읽고, 발굴팀을 지휘합니다.
10인치 터치 디스플레이 의 현장적 의미많은 "포터블"케이블 결함 검사기는 스타일러스를 필요로하고 실내 조명을 가정하는 4.3인치 또는 5인치 저항 스크린을 탑재합니다.XHGG501D는 전체 10인치 TFT LCD를 사용합니다. 태블릿 컴퓨터에서 발견되는 동일한 종류의 디스플레이입니다. 장갑으로 작동하는 터치 조작으로이것은 단순히 미학에 관한 것이 아닙니다.
XHGG501D는 실제 100MHz에서 샘플링합니다. 100백만 데이터 포인트를 초당 입력하지 않고. 이것은 짧은 범위에서 중요합니다. 0.1μs의 좁은 펄스로 300m 케이블을 테스트 할 때,기기가 0을 달성합니다..5m 최소 해상도, 케이블 관절의 결함과 관절 내부의 결함을 구별하기에 충분합니다. 자동 범위 시스템은 지속적으로 증가와 샘플링 깊이를 조정합니다.반사 펄스를 포착하는 것 0에 도달하는지 여부에 관계없이.2μs (near-end fault) 또는 80μs (far-end fault). ≤20m의 맹주 구역과 결합하여 XHGG501D는 XHGG501D의 클래스에서 가장 좋은 중 하나입니다.
주요 사양| 매개 변수 | 가치 | 참고문서 |
|---|---|---|
| 샘플링 빈도 | 100MHz | 실시간 하드웨어 샘플링, 인터폴 없이 |
| 최소 해상도 | 0.5m | 300m 범위에서 0.1μs 펄스 |
| 테스트 범위 | ≤16km | 사전 설정: 300m / 1km / 3km / 16km |
| 테스트 블라인드 영역 | ≤ 20m | 출력 단말기에서 신뢰성 있는 탐지 |
| 측정 오류 | ≤±(0.5%*L+1m) | L = 시험 중인 케이블 길이가 |
| 펄스 너비 | 00.1μs / 2μs | 근쪽에서 좁은 펄스, 먼 쪽에서 넓은 펄스 |
| 시험 방법 | LV 펄스 + 플래시오버 | 듀얼 모드 전체 오류 스펙트럼을 커버 |
| 표시 | 10인치 TFT LCD | 터치 + 코딩 버튼 듀얼 동작 |
| 플랫폼 | MCU 중앙 제어 | 신뢰성을 위한 단일 칩 구조 |
| 배터리 | 내장 리?? 이온 | 무선 작동, 필드 교환 가능 |
| 전력 입력 | AC 220V±10% | 메인 충전 및 직접 작동 |
| 보호 | IP54 | 먼지 보호, 스플래시 보호 체시 |
| 작동 온도 | -20°C~+60°C | 전체 외부 온도 봉투 |
| 상대 습도 | <90% | 응축되지 않는 것 |
| 준수 | CE, ISO |
| 항목 | Qty | 항목 | Qty |
|---|---|---|---|
| 케이블 오류 탐지기 (Host) | 1 | 단일 Q 케이블 (1.5m) | 1 |
| 듀얼 큐 케이블 (2m) | 1 | 샘플링 | 1 |
| 전력 전구 (1.8m) | 1 | 안전 퓨즈 튜브 | 1 |
| 지상선 | 1 (선택) | 사용 설명서 | 1 |
| 이 목록은 휴대용 필드 앵글 | Alt 목록 입력 시스템 각 | |
|---|---|---|
| 핵심 초점 | 1명씩 빠르게 배치, 2분 이내에 추적 | 첫 번째 케이블 결함 테스트 투자, 소유 비용 총 |
| 비주얼 테마 | 앰버 오렌지색 현장 준비, 시력 | 녹색 ✅ 접근성, 낮은 진입장벽 |
| 가장 좋은 방법 | 유틸리티 유지보수 팀, 현장 서비스 계약자 | 소규모 유틸리티, 전기 계약자 서비스 제공을 확장 |
| 내용 중 강조 | 배포 속도, 10인치 디스플레이 필드 혜택, 100MHz 실시간 샘플링 | 제품 라인 비교, 테스트별 비용 분석, 업그레이드 경로 |
요금을 요청하거나 현장 팀 평가에 대한 데모 유닛에 대해 물어보십시오.
