트랜스포머 와일딩 변형 검사기 FRA 기술 펌프 XHBX1501

Name: 트랜스포머 와일딩 변형 검사기 FRA 기술 펌프 XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	Xi'an, Shaanxi, 중국
브랜드 이름:	XZH TEST
인증:	CE/ISO
모델 번호:	XHBX1501

상세 정보

원래 장소:

Xi'an, Shaanxi, 중국

브랜드 이름:

XZH TEST

인증:

CE/ISO

모델 번호:

XHBX1501

강조하다:

High Light

강조하다:

DDS 고속 주파수 스파이

이중 16비트 A/D 이중 채널 샘플링

DL/T911-2004 표준을 준수

Trading Information

최소 주문 수량:

1 단위

가격:

협상 가능

포장 세부 사항:

나무로 된 패키징

배달 시간:

5~8일

지불 조건:

T/T

공급 능력:

2000Unit/년

제품 설명

🎯 대상 애플리케이션:과학적으로 엄격한 권선 상태 증거가 필요한 변압기 고장 분석 팀, 사고 후 조사 엔지니어 및 보험 손실 평가 전문가를 위해 특화되었습니다. 일반 유지보수 테스터와 달리 XHBX1501은 이중 비교 분석(수평 A-B-C 위상 + 종방향 이전/이후 추세), 권위 있는 보고를 위한 DL/T911-2004 준수 및 자동 Word 문서 생성을 강조하며, 보증 청구, 보험 평가 및 고장 근본 원인 결정을 위한 법정 증거로 인정되는 진단 결론을 제공합니다.

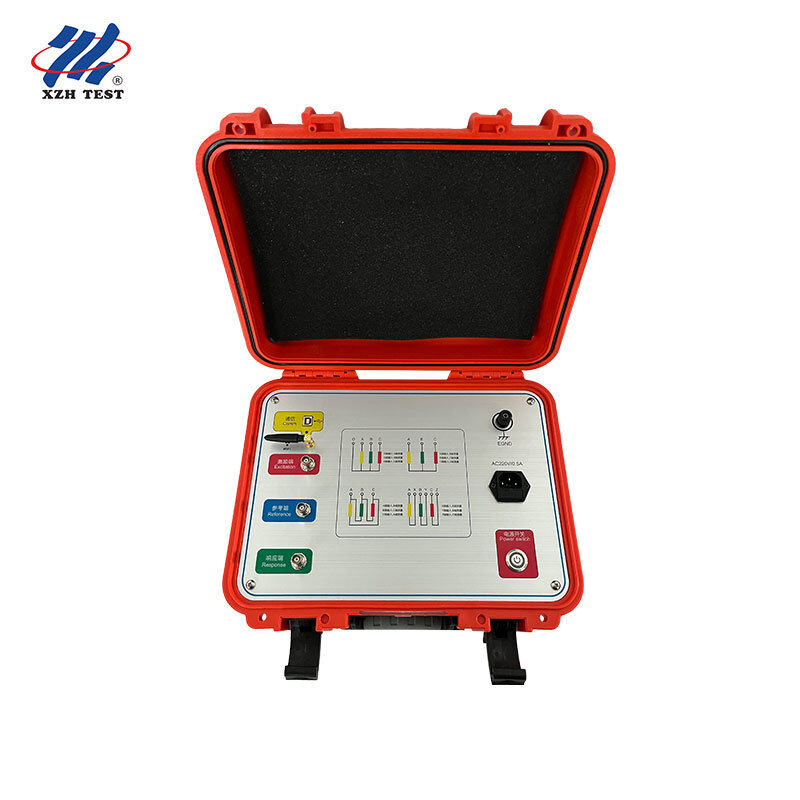

XHBX1501 변압기 권선 변형 테스터 — FRA 기술

XHBX1501 변압기 권선 변형 테스터는 고급 주파수 응답 분석(FRA) 기술을 사용하여 내부 변압기 고장을 정확하게 진단합니다. 이 기기는 다양한 주파수 영역에서 변압기 권선의 특성 매개변수를 측정하여 응답 변화를 정량화하여 권선 변형의 심각도를 결정합니다. 이 시스템은 변압기에 유지보수 또는 오버홀이 필요한지 여부를 평가하기 위한 명확한 진단 데이터를 제공하며, 고장 조사 및 보험 평가에 필요한 증거의 엄격함을 제공합니다.

XHBX1501

진단 기술

XHBX1501은 DDS(Direct Digital Synthesis) 고속 주파수 스위핑 기술을 사용하여 100Hz–2MHz 스위핑 범위에서 정확한 고장 진단을 수행합니다. 고속 듀얼 채널 16비트 A/D 샘플링 시스템은 진폭 및 위상 응답 데이터를 동시에 캡처하여 다음을 식별할 수 있습니다:

권선 뒤틀림 및 팽창 변형
코일 변위 및 기울어짐
턴간 단락 변형
위상 간 접촉 단락 고장

주요 기능

듀얼 스위프 모드: 선형 주파수 스위프 및 분할 스위프 측정 시스템은 다양한 변압기 크기와 조사 목표에 최적화된 유연한 테스트 구성을 제공합니다.
유연한 주파수 인덱싱: 특정 진단 요구 사항 및 표준 준수 요구 사항을 충족하기 위해 선형 및 로그 주파수 인덱싱을 모두 지원합니다.
듀얼 비교 분석: 수평 비교는 A-B-C 위상 간의 유사성을 평가하여 비대칭 변형 패턴을 식별합니다. 종방향 비교는 현재 측정을 과거 기준선 데이터와 오버레이하여 시간이 지남에 따른 점진적인 열화를 감지합니다.
고속 마이크로프로세서: 온보드 처리와의 우수한 통합으로 위상당 1–2분의 테스트 속도를 제공하여 단일 현장 방문 내에서 포괄적인 3상 분석을 가능하게 합니다.
듀얼 통신: 직접 PC 연결을 위한 USB 포트 및 위험하거나 접근하기 어려운 변압기 설치에서 원격 작동 및 데이터 전송을 위한 선택적 무선 Bluetooth.
자동 보고서 생성: 소프트웨어는 테스트 데이터, 비교 곡선 및 진단 결론을 형식화된 Word 문서로 자동 컴파일하여 고장 조사 보고서, 보험 청구 제출 및 보증 문서에 포함할 준비를 합니다.
DL/T911-2004 준수: 발전용 변압기 주파수 응답 분석에 대한 중국 전력 산업 표준을 완전히 준수하여 진단 결과의 규제 수용성을 보장합니다.

기술 사양

스위프 주파수 범위	100Hz – 2MHz
진폭 측정 범위	-100dB – 20dB
스캔 주파수 정확도	0.005%
신호 출력 임피던스	50Ω
신호 입력 임피던스	1MΩ
신호 출력 진폭	±10V 피크 (소프트웨어 조절 가능)
A/D 샘플링	듀얼 채널 16비트 고속
테스트 속도	위상 권선당 1–2분
통신	USB + 선택적 무선 Bluetooth
치수	310 × 400 × 330 mm (알루미늄 케이스)
준수 표준	DL/T911-2004

트랜스포머 와일딩 변형 검사기 FRA 기술 펌프 XHBX1501

자주 묻는 질문

Q1: FRA 기반 권선 변형 테스트는 어떻게 법의학적 고장 조사에 도움이 되나요?

주파수 응답 분석은 각 변압기 권선의 고유한 전기적 지문을 생성합니다. 단락력, 운송 손상 또는 제조 결함으로 인한 고장 사건 후, XHBX1501은 사고 후 주파수 응답을 기준선 또는 자매 장치 곡선과 비교하여 어떤 권선이 변형을 겪었는지, 변위의 심각도, 손상 패턴이 주장된 고장 메커니즘과 일치하는지 식별합니다. 이중 비교 방법론(수평 A-B-C 위상 + 종방향 이전/이후)은 근본 원인 분석, 보험 청구 입증 및 보증 분쟁 해결에 적합한 객관적이고 정량화 가능한 증거를 제공합니다.

Q2: XHBX1501은 어떤 종류의 권선 결함을 식별할 수 있나요?

DDS 고속 주파수 스위핑 기술은 네 가지 주요 변형 범주를 감지합니다: (1) 권선 뒤틀림 및 팽창 — 통과 고장 이벤트 중 전자기력으로 인해 발생하는 방사형 변형; (2) 코일 변위 및 기울어짐 — 운송 충격 또는 지진 이벤트로 인해 발생하는 축 방향 이동; (3) 턴간 단락 변형 — 인접한 턴 간의 국부적 절연 고장; (4) 위상 간 접촉 단락. 각 결함 유형은 분석 소프트웨어가 알려진 고장 패턴과 상관시켜 신속한 진단을 수행하는 고유한 주파수 응답 서명을 생성합니다.

Q3: 기기에서 생성된 테스트 보고서를 보험 또는 보증 청구의 증거로 사용할 수 있나요?

예. XHBX1501은 발전용 변압기 주파수 응답 분석에 대한 중국 전력 산업 표준인 DL/T911-2004를 완전히 준수합니다. 자동 Word 보고서 생성 기능은 원시 측정 데이터, 주파수 응답 곡선, 수평 및 종방향 비교 오버레이 및 진단 결론을 단일 형식화된 문서로 컴파일합니다. 적절한 관리 연속성 문서 및 교정 기록과 결합될 때, 이러한 보고서는 변압기 고장 청구에 대해 보험 조정자, 보증 관리자 및 중재 패널이 수락하는 과학적으로 방어 가능한 증거를 제공합니다.

Q4: 수평 및 종방향 비교 분석의 차이점은 무엇인가요?

수평 비교는 동일한 변압기의 세 위상(A, B, C) 간의 주파수 응답 유사성을 평가합니다. 세 위상 모두 동일한 설계 및 제조 특성을 공유하므로, 한 위상의 응답 곡선에서 상당한 편차가 발생하면 해당 특정 권선의 국부적 변형을 나타냅니다. 종방향 비교는 동일한 변압기의 과거 기준선 데이터(일반적으로 공장 테스트 기록 또는 이전 현장 측정값)와 현재 측정을 오버레이합니다. 종방향 비교에서 점진적인 편차는 시간이 지남에 따라 점진적인 권선 열화를 나타내고, 갑작스러운 변화는 이벤트 기반 손상을 시사합니다. 두 방법을 함께 사용하면 가장 포괄적인 진단 그림을 얻을 수 있습니다.

Q5: 현장 및 실험실 사용을 위한 연결 옵션은 무엇인가요?

XHBX1501은 두 가지 통신 인터페이스를 제공합니다: 분석 소프트웨어를 실행하는 Windows 기반 노트북 또는 태블릿에 직접 연결하기 위한 표준 USB 포트와 원격 작동을 위한 선택적 무선 Bluetooth. Bluetooth 연결은 조사 대상 변압기가 제한된 접근 구역, 높은 곳 또는 활선 장비 근처에 위치할 수 있는 변전소 환경에서 특히 유용합니다. 이를 통해 작업자는 안전한 거리에서 통신 케이블을 스위치야드를 통해 길게 실행하지 않고도 측정을 제어하고 데이터를 검토할 수 있습니다.
