트랜스포머 와일딩 변형 검사기 FRA 기술 펌프 XHBX1501

Name: 트랜스포머 와일딩 변형 검사기 FRA 기술 펌프 XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국
브랜드 이름:	XZH TEST
인증:	CE/ISO
모델 번호:	XHBX1501

상세 정보

원래 장소:

중국

브랜드 이름:

XZH TEST

인증:

CE/ISO

모델 번호:

XHBX1501

강조하다:

High Light

강조하다:

DDS 정밀 빈도 스파이

공장의 기본 지문 설정

이중 채널 16비트 A/D 샘플링

Trading Information

최소 주문 수량:

1 단위

가격:

협상 가능

포장 세부 사항:

나무로 된 패키징

배달 시간:

5~8일

지불 조건:

T/T

공급 능력:

2000Unit/년

제품 설명

🎯 대상 애플리케이션: 변압기 제조 생산 라인 및 QA/QC 부서에서 제품 출하 전에 정확하고 추적 가능한 FRA 기준선 지문을 설정해야 하는 경우에 특화되었습니다. 현장 진단 장비와는 달리, XHBX1501은 조립 직후 공장 현장에서 권선 무결성을 검증하는 데 중점을 두어, 변압기의 30년 이상 서비스 수명 동안 모든 미래 현장 측정값과 비교될 권위 있는 참조 데이터 세트를 생성합니다.

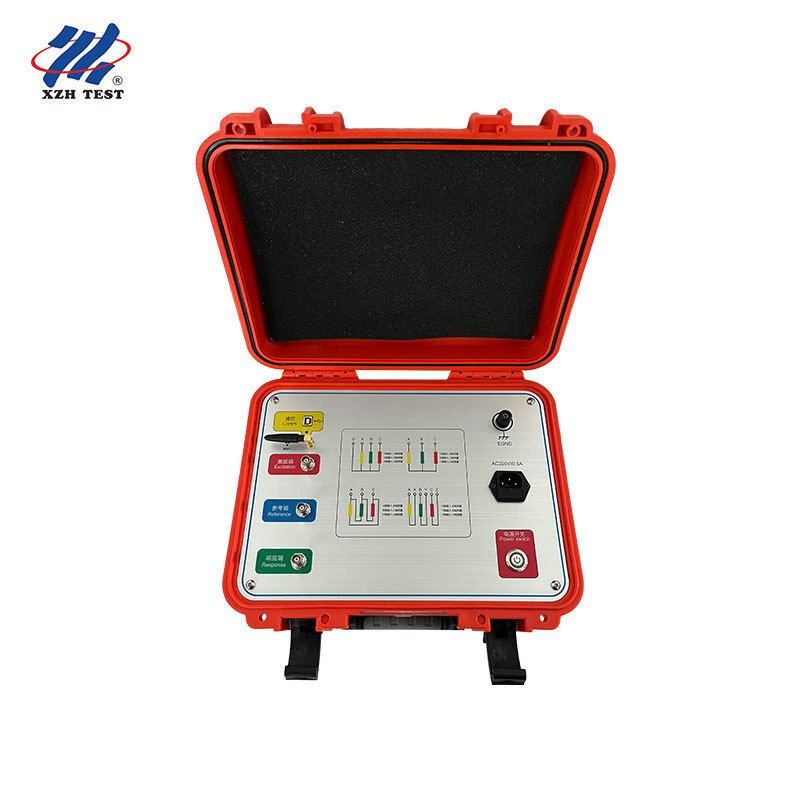

변압기 권선 변형 테스터 — FRA 기술| XHBX1501

XHBX1501 변압기 권선 변형 테스터는 고급 주파수 응답 분석(FRA) 기술을 사용하여 변압기 내부 권선 상태를 정확하게 평가합니다. 이 장비는 다양한 주파수 영역에서 특성 매개변수를 측정하여 권선 응답 변화를 정량화하여 변형 심각도를 결정하며, 변압기에 유지 보수 또는 수리가 필요한지 여부를 정확하게 평가할 수 있습니다. 공장 현장 장비로서, 변압기의 전체 수명 주기 진단 전략을 고정하는 황금 표준 FRA 지문을 설정합니다.

XHBX1501

생산 품질 보증을 위한 주요 기능

공장 기준선 설정: 출하 전에 새로 제조된 모든 변압기 권선에 대한 정확한 주파수 응답 지문을 생성합니다. 이는 모든 미래 현장 비교, 보증 청구 및 고장 조사에 대한 권위 있는 참조 데이터 세트입니다.
DDS 디지털 주파수 스위핑: 정밀 직접 디지털 합성 기술은 100Hz~2MHz 전체 범위에서 정확한 고장 진단을 제공하며, 생산 테스트 중에 권선 뒤틀림, 팽창, 변위, 기울어짐, 턴간 단락 및 상간 접촉 결함을 감지합니다.
듀얼 채널 16비트 A/D 샘플링: 진폭 및 위상 응답 데이터의 고속 동기화 듀얼 채널 캡처는 공장 현장에서 실험실 수준의 측정 충실도를 보장합니다.
듀얼 비교 기능: 수평 비교(A-B-C 위상 대칭 검증)는 세 위상 모두 제조 허용 오차를 충족하는지 확인합니다. 종방향 비교를 통해 미래 현장 기술자가 초기 성능 저하 감지를 위해 서비스 측정값을 공장 기준선과 오버레이할 수 있습니다.
듀얼 스윕 모드: 선형 또는 로그 인덱싱을 사용한 선형 및 분할 주파수 스윕 — 특정 변압기 설계 및 고객 사양 요구 사항에 맞게 유연한 구성이 가능합니다.
자동 보고서 생성: 테스트 데이터, 비교 곡선 및 합격/불합격 진단 결론을 형식화된 Word 문서로 컴파일합니다. 공장 테스트 보고서, 고객 납품 문서 및 QA 추적 기록에 직접 첨부할 수 있습니다.
DL/T911-2004 준수: 전력 산업 표준을 완전히 준수하여 공장 테스트 결과가 유틸리티 고객, 제3자 검사관 및 규제 당국에서 인정받도록 합니다.

기술 사양

스윕 주파수 범위	100Hz – 2MHz
진폭 측정 범위	-100dB – 20dB
스캔 주파수 정확도	0.005%
신호 출력 임피던스	50Ω
신호 입력 임피던스	1MΩ
신호 출력 진폭	±10V 피크 (소프트웨어 조절 가능)
A/D 샘플링	듀얼 채널 16비트 고속
테스트 속도	위상 권선당 1-2분
통신	USB + 옵션 블루투스
크기	310 × 400 × 330 mm (알루미늄 케이스)
준수 표준	DL/T911-2004

자주 묻는 질문

Q1: 변압기 수명 주기 관리에 공장 기준선 지문을 설정하는 것이 왜 필수적인가요?

공장 FRA 기준선은 변압기의 전체 서비스 수명 동안 가장 중요한 단일 참조 데이터 세트입니다. 이것이 없으면 사고 후 또는 유지 보수 FRA 측정값을 비교하는 현장 기술자는 권위 있는 "제조 당시" 서명이 없어 자매 장치 비교에 의존해야 하며, 이는 모든 장치에 걸쳐 점진적인 성능 저하를 숨길 수 있습니다. XHBX1501은 권선 형상이 올바른 것으로 알려진 제조 시점에 이 황금 지문을 생성하여 보증 청구, 운송 후 검증 및 수십 년간의 미래 진단 비교를 위한 부인할 수 없는 참조를 제공합니다. 이는 110kV 이상의 변압기에 대한 많은 유틸리티 조달 사양에서 표준 요구 사항입니다.

Q2: 공장 테스트 워크플로우가 기존 생산 QA 프로세스와 어떻게 통합되나요?

XHBX1501은 변압기 생산 테스트에 원활하게 통합되도록 설계되었습니다. 위상당 1-2분의 테스트 속도로, 완전한 3상 기준선 측정은 기존 공장 테스트 시퀀스에 최소한의 시간만 추가합니다. 자동 Word 보고서 기능은 모든 주파수 응답 곡선, 위상 비교 데이터 및 합격/불합격 결론을 포함하는 형식화된 문서를 생성하여 변압기의 공장 인수 테스트(FAT) 문서 패키지에 직접 첨부할 수 있습니다. USB 및 옵션 블루투스 연결을 통해 수동 전사 없이 공장 QA 데이터베이스 및 고객 납품 저장소로 데이터를 전송할 수 있습니다.

Q3: 생산 테스트 중에 어떤 권선 결함 유형을 감지할 수 있나요?

XHBX1501은 생산 중에 네 가지 주요 권선 이상 범주를 식별합니다: (1) 권선 뒤틀림 및 팽창 — 불균일한 코일 고정 또는 권선 장력 문제로 인한 방사형 변형; (2) 코일 변위 및 기울어짐 — 변압기가 공장을 떠나기 전에 감지 가능한 축 방향 불일치; (3) 턴간 단락 변형 — 조립 중 절연 손상 증거; (4) 상간 접촉 결함. 공장에서 이러한 결함을 감지하면 비용이 많이 드는 현장 고장 및 보증 청구를 방지할 수 있으며, DDS 정밀 스위핑 기술은 미묘한 이상도 기준선 지문에 포착되도록 합니다.

Q4: 공장 기준선 데이터를 최종 고객에게 어떻게 전달해야 하나요?

XHBX1501은 여러 데이터 전달 방법을 지원합니다: (1) 자동 Word 문서 생성 — FAT 문서 패키지에 포함할 준비가 된 형식화된 보고서; (2) USB 대용량 저장 장치 내보내기 — 고객에게 제공되는 분석 소프트웨어와 호환되는 원시 데이터 파일; (3) 공장 QA 관리 시스템과 통합하기 위한 USB를 통한 직접 PC 연결. 즉각적인 참조를 위한 형식화된 PDF/Word 보고서와 자체 FRA 분석 소프트웨어를 사용하여 미래 종방향 비교를 위한 원시 데이터 파일을 모두 고객에게 제공하는 것이 좋습니다. DL/T911-2004 준수 형식은 표준 유틸리티 진단 플랫폼과의 상호 운용성을 보장합니다.

Q5: 기준선 지문이 설치 현장으로 운송된 후 권선 무결성을 확인할 수 있나요?

물론입니다. 이것이 공장 기준선의 가장 가치 있는 응용 분야 중 하나입니다. 변압기가 설치 현장으로 운송된 후, 호환되는 모든 장비를 사용하여 빠른 FRA 측정을 공장 기준선과 비교하여 운송 및 취급 중에 권선 변형이 발생하지 않았는지 확인할 수 있습니다. 종방향 비교 기능은 현장 측정값을 공장 참조 곡선에 직접 오버레이하여 편차를 즉시 강조 표시합니다. 이는 장거리 또는 험난한 지형을 통해 운송되는 대형 전력 변압기에 특히 중요하며, 운송으로 인한 권선 변위는 알려진 고장 모드입니다. 시운전 전에 이러한 손상을 식별하면 치명적인 사용 중 고장을 방지하고 운송 보험 청구를 효율적으로 해결할 수 있습니다.
