| Place of Origin: | China |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO |
| Model Number: | XZSC-60Q |

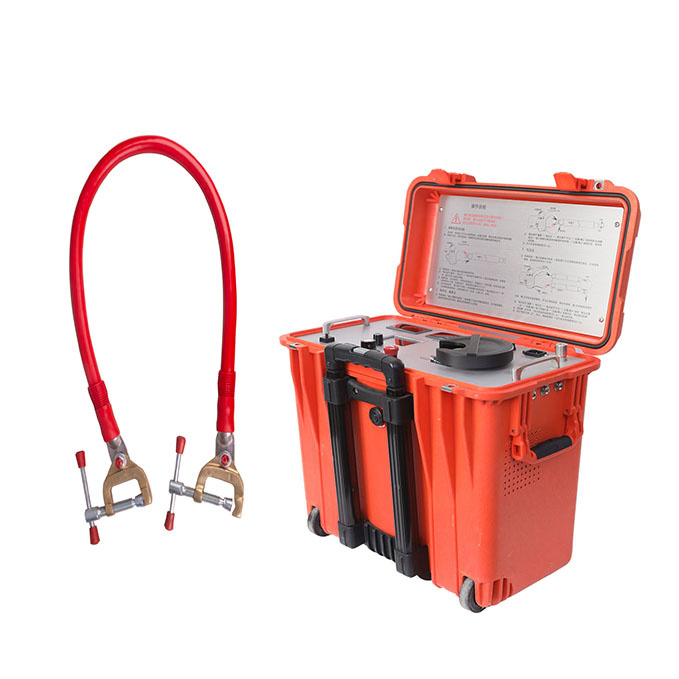

케이블 고장 위치 지능형 브리지는 소손 및 지능형 브리지를 하나로 설정합니다. 소손 모드의 정격 전압은 60kV, 단락 전류는 400mA로, 고저항 고장을 저저항으로 빠르게 소손시킬 수 있습니다. 지능형 브리지의 정격 작동 전류는 750mA로, 고장 위치 정확도를 크게 향상시킵니다. GIS 터미널 및 상호 연결이 있는 복잡한 고전압 케이블의 절연 고장 위치와 같이 고전압, 대단면 및 긴 복잡한 케이블 시스템의 절연 고장 위치에 특히 적합합니다. GIS 스위치를 제거하고 상호 연결을 단락시키지 않고도 위치를 빠르게 완료할 수 있습니다. 지능형 케이블 고장 위치 브리지는 일부 단선 고장을 제외한 모든 케이블 절연 및 피복 고장을 찾는 데 사용할 수 있습니다.
특징: 1. 장비는 스위칭 전원 공급 장치를 채택하여 고전압 정전류원, 고전압 및 안정적인 전류를 형성합니다. 2. 브리지 감지 모듈은 고전위에서 대형 LCD 화면 디스플레이와 통합되어 있습니다. 패널의 작동 버튼은 접지 전위에 있으며 절연 막대를 통해 브리지를 작동합니다. 3. 특수 맞춤형 4 코어 고전압 측정 케이블(실드 포함)로, 구리 메쉬 편조 실드 층은 안정적으로 접지되어 안전하게 사용할 수 있습니다. 4단 저항 측정 방식은 리드 저항의 오차를 방지합니다. 4. 고전압 정전류원과 브리지는 휴대용 풀 로드 플라스틱 상자에 통합되어 있습니다. 고전압, 경량, 작동 용이. 5. 브리지 방식은 파형 반사 방식에 비해 사각지대가 없으며, 짧은 케이블 및 끝 근처의 고장 지점을 결정하는 데 특히 적합합니다. 6. 고전압 및 고전류는 대형 길이 및 대형 단면을 가진 복잡한 고전압 케이블 시스템의 절연 및 피복 고장 위치에 특히 적합합니다.
기술 매개변수
| 소손 모드 | 출력 전압 | 0~60kV 연속 조정 가능 |
| 단락 전류 | 400mA | |
| 브리지 모델 | 출력 전압 | 0~4kV 연속 조정 가능 |
| 단락 전류 | 750mA | |
| LCD 디스플레이 화면 | 3.5인치 TFT 컬러 화면 | |
| 위치 정확도 | ±(0.2%·L+1)m | |
| 테스트 범위 | 1~50000m | |
| 작동 키보드 | 원 키 작동 | |
| 전원 공급 장치 | 220V AC±10%,50Hz | |
| 전력 | 2kVA, 발전기 전원 공급 장치 (2kW 이상) | |
| 무게 | 29kg | |
| 치수 (길이 × 너비 × 높이) | 30cm´46cm´50cm | |
| 작동 온도 | -10ºC~+55ºC | |
포장 및 배송
포장 목록
| 일련 번호 | 이름 | 수량 |
| 1 | 케이블 고장 위치 지능형 브리지 본체 | 1 |
| 2 | 브리지 테스트 박스 | 1 |
| 3 | 예비 퓨즈 (10A, 5×20) | 5 |
| 4 | 액세서리 패키지 | 1 |
| 5 | 액세서리 가방 액세서리 | |
| 5.1 | 브리지 위치 지정 테스트 라인 | 1 |
| 5.2 | 소손 소스 출력 라인 | 1 |
| 5.3 | 브리지 위치 지정 저항 단락 | 1 |
| 5.4 | 브리지 위치 지정을 위한 특수 단선 | 1 |
| 5.5 | 전용 접지선 | 1 |
| 5.6 | 방전 막대 접지선 | 1 |
| 5.7 | 전원 케이블 | 1 |
| 5.8 | 방전 막대 | 1 |
| 선택적 액세서리 | ||
| 10m 저항 단락 라인 (110kV~220kV 케이블에 사용 가능) |
1 | |
| 케이블 브레이크아웃 키트 | 1 |
